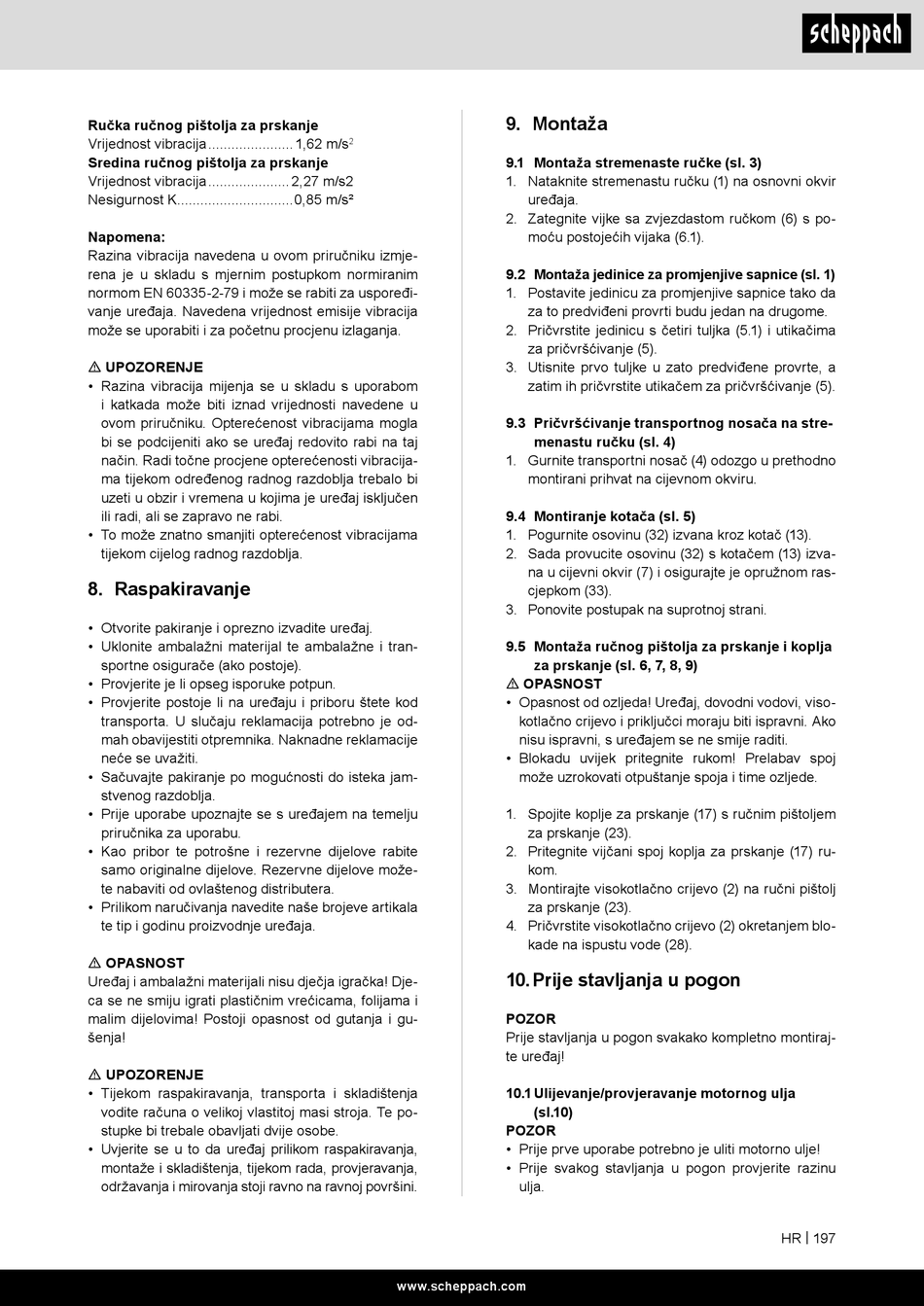

Ručka ručnog pištolja za prskanje
Vrijednost vibracija ...................... 1,62 m/s
Sredina ručnog pištolja za prskanje
Vrijednost vibracija ..................... 2,27 m/s2
Nesigurnost K ..............................0,85 m/s²
Napomena:
Razina vibracija navedena u ovom priručniku izmje-
rena je u skladu s mjernim postupkom normiranim
normom EN 60335-2-79 i može se rabiti za uspoređi-
vanje uređaja. Navedena vrijednost emisije vibracija
može se uporabiti i za početnu procjenu izlaganja.
m UPOZORENJE
• Razina vibracija mijenja se u skladu s uporabom
i katkada može biti iznad vrijednosti navedene u
ovom priručniku. Opterećenost vibracijama mogla
bi se podcijeniti ako se uređaj redovito rabi na taj
način. Radi točne procjene opterećenosti vibracija-
ma tijekom određenog radnog razdoblja trebalo bi
uzeti u obzir i vremena u kojima je uređaj isključen
ili radi, ali se zapravo ne rabi.
• To može znatno smanjiti opterećenost vibracijama
tijekom cijelog radnog razdoblja.
8. Raspakiravanje
• Otvorite pakiranje i oprezno izvadite uređaj.
• Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na uređaju i priboru štete kod
transporta. U slučaju reklamacija potrebno je od-
mah obavijestiti otpremnika. Naknadne reklamacije
neće se uvažiti.
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s uređajem na temelju
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove može-
te nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje uređaja.
m OPASNOST
Uređaj i ambalažni materijali nisu dječja igračka! Dje-
ca se ne smiju igrati plastičnim vrećicama, folijama i
malim dijelovima! Postoji opasnost od gutanja i gu-
šenja!
m UPOZORENJE
• Tijekom raspakiravanja, transporta i skladištenja
vodite računa o velikoj vlastitoj masi stroja. Te po-
stupke bi trebale obavljati dvije osobe.
• Uvjerite se u to da uređaj prilikom raspakiravanja,
montaže i skladištenja, tijekom rada, provjeravanja,
održavanja i mirovanja stoji ravno na ravnoj površini.
9. Montaža
2
9.1 Montaža stremenaste ručke (sl. 3)
1. Nataknite stremenastu ručku (1) na osnovni okvir
2. Zategnite vijke sa zvjezdastom ručkom (6) s po-
9.2 Montaža jedinice za promjenjive sapnice (sl. 1)
1. Postavite jedinicu za promjenjive sapnice tako da
2. Pričvrstite jedinicu s četiri tuljka (5.1) i utikačima
3. Utisnite prvo tuljke u zato predviđene provrte, a
9.3 Pričvršćivanje transportnog nosača na stre-
1. Gurnite transportni nosač (4) odozgo u prethodno
9.4 Montiranje kotača (sl. 5)
1. Pogurnite osovinu (32) izvana kroz kotač (13).
2. Sada provucite osovinu (32) s kotačem (13) izva-
3. Ponovite postupak na suprotnoj strani.
9.5 Montaža ručnog pištolja za prskanje i koplja
m OPASNOST
• Opasnost od ozljeda! Uređaj, dovodni vodovi, viso-
kotlačno crijevo i priključci moraju biti ispravni. Ako
nisu ispravni, s uređajem se ne smije raditi.
• Blokadu uvijek pritegnite rukom! Prelabav spoj
može uzrokovati otpuštanje spoja i time ozljede.
1. Spojite koplje za prskanje (17) s ručnim pištoljem
2. Pritegnite vijčani spoj koplja za prskanje (17) ru-
3. Montirajte visokotlačno crijevo (2) na ručni pištolj
4. Pričvrstite visokotlačno crijevo (2) okretanjem blo-
10. Prije stavljanja u pogon
POZOR
Prije stavljanja u pogon svakako kompletno montiraj-
te uređaj!
10.1 Ulijevanje/provjeravanje motornog ulja
POZOR
• Prije prve uporabe potrebno je uliti motorno ulje!
• Prije svakog stavljanja u pogon provjerite razinu
ulja.
www.scheppach.com
uređaja.
moću postojećih vijaka (6.1).
za to predviđeni provrti budu jedan na drugome.
za pričvršćivanje (5).
zatim ih pričvrstite utikačem za pričvršćivanje (5).
menastu ručku (sl. 4)
montirani prihvat na cijevnom okviru.
na u cijevni okvir (7) i osigurajte je opružnom ras-
cjepkom (33).
za prskanje (sl. 6, 7, 8, 9)
za prskanje (23).
kom.
za prskanje (23).
kade na ispustu vode (28).
(sl.10)
HR | 197
