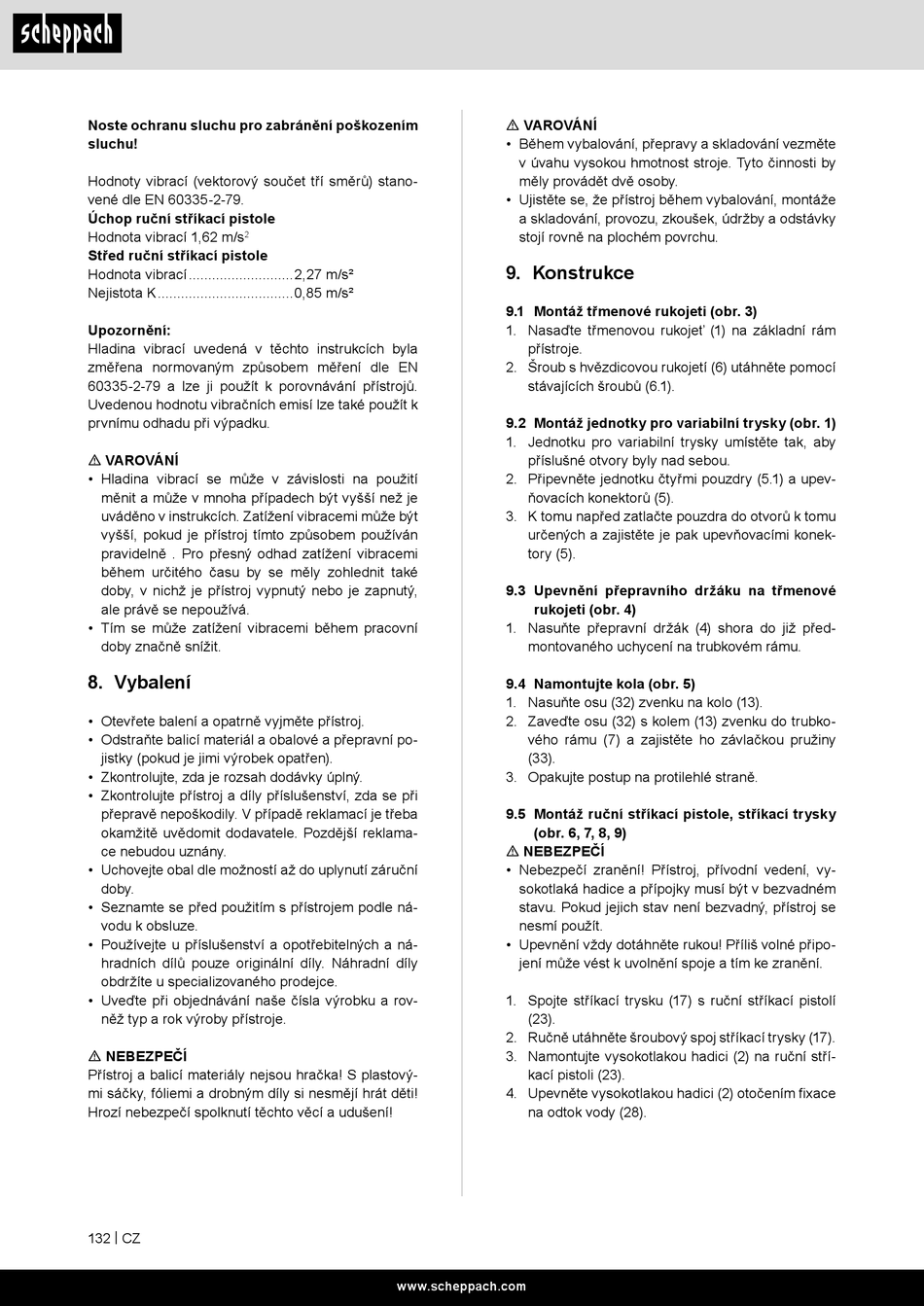

Noste ochranu sluchu pro zabránění poškozením
sluchu!
Hodnoty vibrací (vektorový součet tří směrů) stano-
vené dle EN 60335-2-79.
Úchop ruční stříkací pistole
Hodnota vibrací 1,62 m/s
2
Střed ruční stříkací pistole
Hodnota vibrací ...........................2,27 m/s²
Nejistota K ...................................0,85 m/s²
Upozornění:
Hladina vibrací uvedená v těchto instrukcích byla
změřena normovaným způsobem měření dle EN
60335-2-79 a lze ji použít k porovnávání přístrojů.
Uvedenou hodnotu vibračních emisí lze také použít k
prvnímu odhadu při výpadku.
m VAROVÁNÍ
• Hladina vibrací se může v závislosti na použití
měnit a může v mnoha případech být vyšší než je
uváděno v instrukcích. Zatížení vibracemi může být
vyšší, pokud je přístroj tímto způsobem používán
pravidelně . Pro přesný odhad zatížení vibracemi
během určitého času by se měly zohlednit také
doby, v nichž je přístroj vypnutý nebo je zapnutý,
ale právě se nepoužívá.
• Tím se může zatížení vibracemi během pracovní
doby značně snížit.
8. Vybalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklama-
ce nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rov-
něž typ a rok výroby přístroje.
m NEBEZPEČÍ
Přístroj a balicí materiály nejsou hračka! S plastový-
mi sáčky, fóliemi a drobným díly si nesmějí hrát děti!
Hrozí nebezpečí spolknutí těchto věcí a udušení!
132 | CZ
m VAROVÁNÍ
• Během vybalování, přepravy a skladování vezměte
v úvahu vysokou hmotnost stroje. Tyto činnosti by
měly provádět dvě osoby.
• Ujistěte se, že přístroj během vybalování, montáže
a skladování, provozu, zkoušek, údržby a odstávky
stojí rovně na plochém povrchu.
9. Konstrukce
9.1 Montáž třmenové rukojeti (obr. 3)
1. Nasaďte třmenovou rukojeť (1) na základní rám
přístroje.
2. Šroub s hvězdicovou rukojetí (6) utáhněte pomocí
stávajících šroubů (6.1).
9.2 Montáž jednotky pro variabilní trysky (obr. 1)
1. Jednotku pro variabilní trysky umístěte tak, aby
příslušné otvory byly nad sebou.
2. Připevněte jednotku čtyřmi pouzdry (5.1) a upev-
ňovacích konektorů (5).
3. K tomu napřed zatlačte pouzdra do otvorů k tomu
určených a zajistěte je pak upevňovacími konek-
tory (5).
9.3 Upevnění přepravního držáku na třmenové
rukojeti (obr. 4)
1. Nasuňte přepravní držák (4) shora do již před-
montovaného uchycení na trubkovém rámu.
9.4 Namontujte kola (obr. 5)
1. Nasuňte osu (32) zvenku na kolo (13).
2. Zaveďte osu (32) s kolem (13) zvenku do trubko-
vého rámu (7) a zajistěte ho závlačkou pružiny
(33).
3. Opakujte postup na protilehlé straně.
9.5 Montáž ruční stříkací pistole, stříkací trysky
(obr. 6, 7, 8, 9)
m NEBEZPEČÍ
• Nebezpečí zranění! Přístroj, přívodní vedení, vy-
sokotlaká hadice a přípojky musí být v bezvadném
stavu. Pokud jejich stav není bezvadný, přístroj se
nesmí použít.
• Upevnění vždy dotáhněte rukou! Příliš volné připo-
jení může vést k uvolnění spoje a tím ke zranění.
1. Spojte stříkací trysku (17) s ruční stříkací pistolí
(23).
2. Ručně utáhněte šroubový spoj stříkací trysky (17).
3. Namontujte vysokotlakou hadici (2) na ruční stří-
kací pistoli (23).
4. Upevněte vysokotlakou hadici (2) otočením fixace
na odtok vody (28).
