Montage
Prüfung / Einstellung
Mischeinrichtung für Erdgas / Flüssiggas

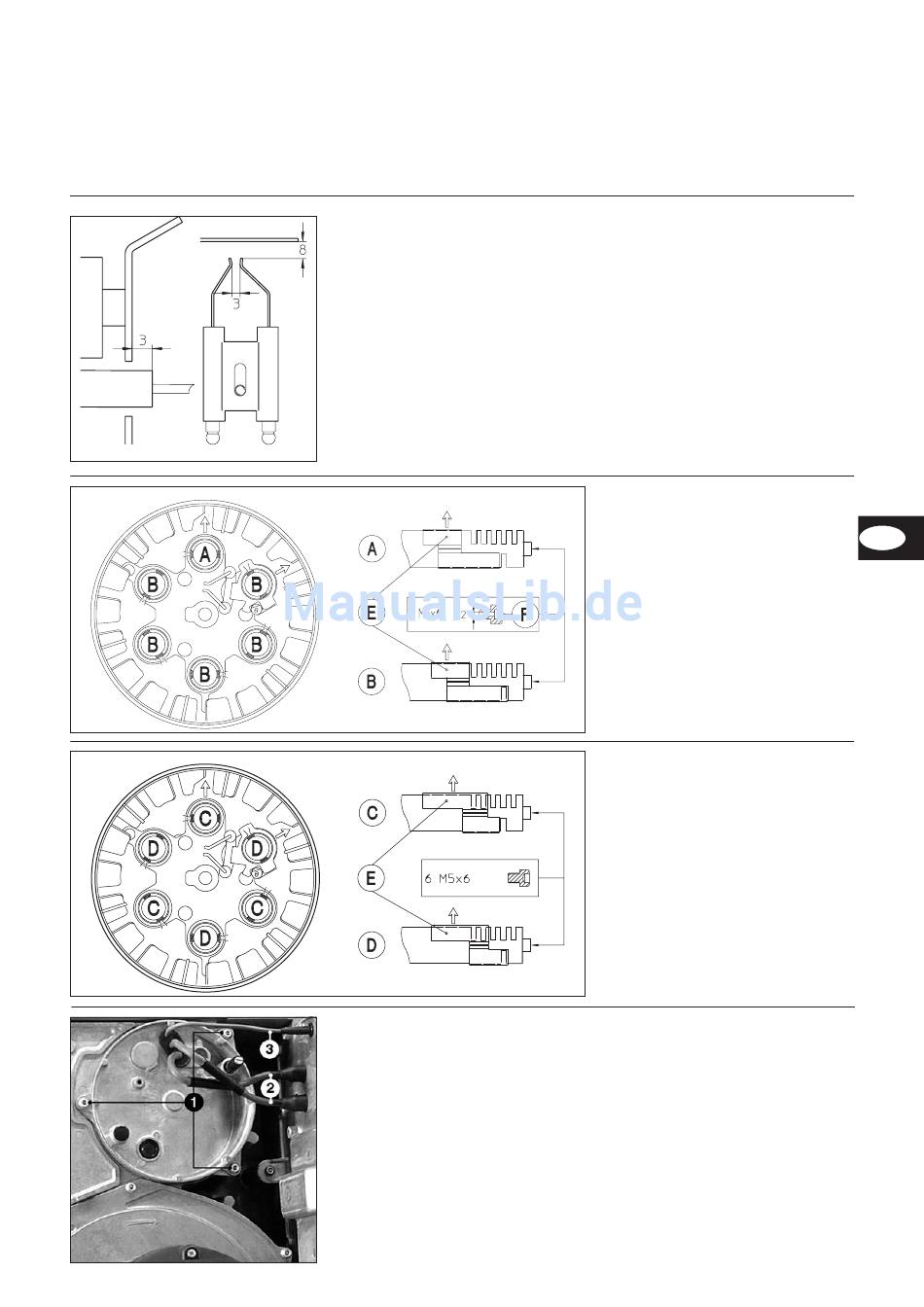

Ionisationssonde / Zündelektrode
Kontrolle der Mischeinrichtung
· Einstellungen der Zündelektroden
und der Ionisationssonde / Stau-
scheibe überprüfen und justieren.
Erdgas
Flüssiggas
Montage Mischeinrichtung
· Deckel für Mischeinrichtung durch
Herausdrehen von den drei Inbus-
schrauben 1 lösen und ablegen.
· O'Ring des Gasanschlußstückes über-
prüfen.
· Mischeinrichtung einbauen und mit seit-
licher Schraube anziehen. (Kontermut-
ter M10 und Inbusschraube)
· Die Verlängerungsstange mit Skala
0-40 (lose im Beipack) für Stauschei-
benverstellung montieren.
· Die Verlängerungsstange muß hierbei
in die Stahlhülse bis zum Anschlag ein-
gedrückt werden.
03/2005 - Art. Nr. 13 018 104A
Empfohlene Einstellung für Erdgas
Auf der mit A bezeichnete Gasdüse
sind 5 nach außen und 1 nach innen
gerichteter Schlitz durch die Schiebe-
hülse E offen zu halten.
Befestigung der Stauscheibe durch 6
gebohrte M5x6 Schrauben F.
Auf den mit B bezeichneten Gasdüsen
sind 5 nach außen und 0 nach innen
gerichtete Schlitze durch die Schiebe-
hülsen E offen zu halten.
Empfohlene Einstellung für Flüssiggas
Auf den mit C bezeichneten Gasdüsen
sind 3 nach außen und 1 nach innen
gerichteter Schlitz durch die Schiebe-
hülse E offen zu halten.
Befestigung der Stauscheibe durch 6
ungebohrte M5x6 Schrauben.
Auf den mit D bezeichneten Gasdüsen
sind 3 nach außen und 0 nach innen
gerichteter Schlitz durch die Schiebe-
hülsen E offen zu halten.
· Zündkabel 2 und Ionisationskabel 3
durch Öffnung führen und Gummi-
tülle eindrücken.
· Deckel festschrauben, Zündkabel 2
und Ionisationskabel 3 anschließen.
