6. Bedienen

6.1 Bedienelemente

Am Bedienfeld der Pumpe befinden sich
das Display und die Bedienelemente.
Operation
l/h
Manual
100%
Start/Stopp-Taste
Bedienfeld

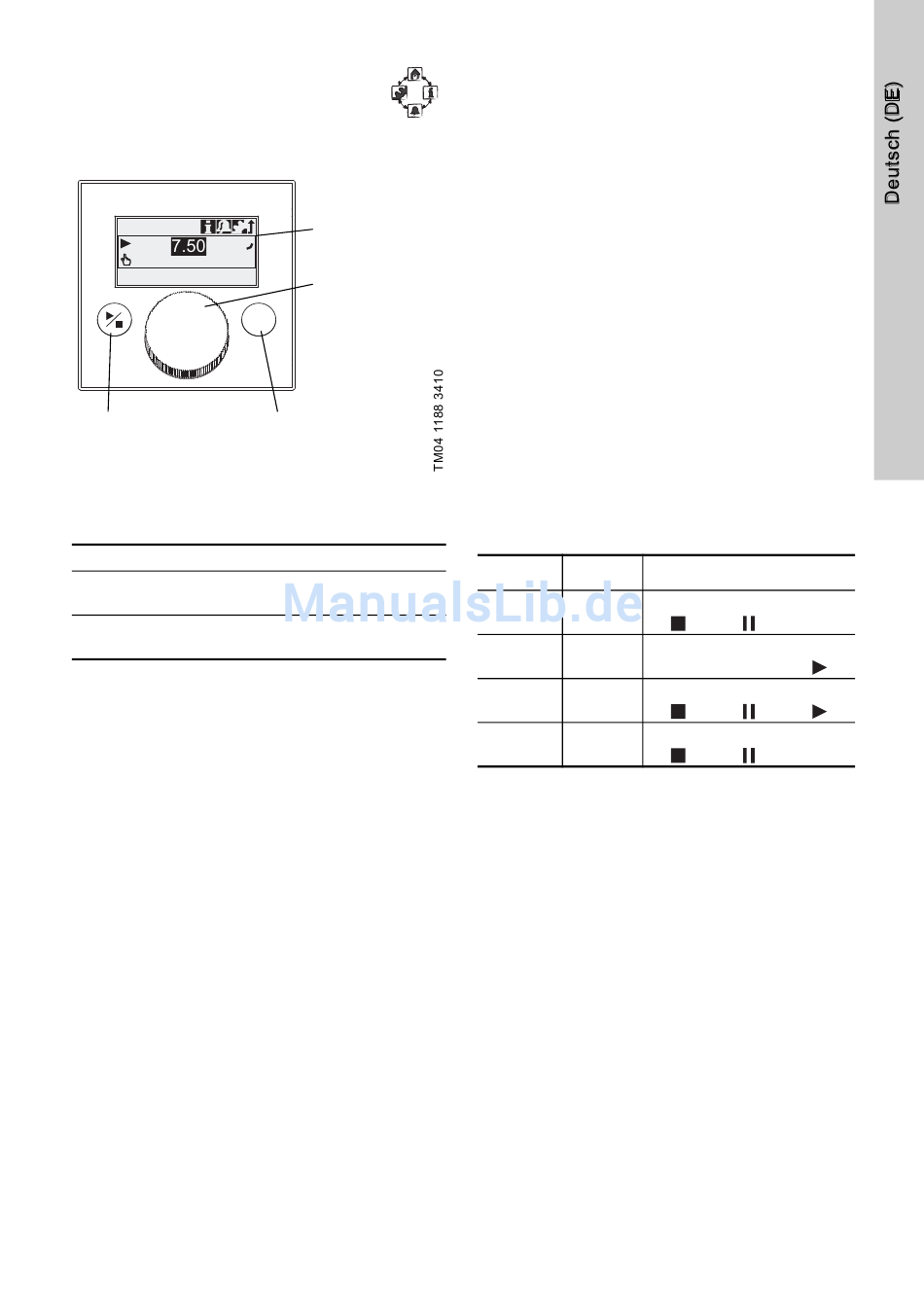

Abb. 12
Tasten
Taste Funktion
Start/Stopp-
Pumpe starten und stoppen.
Taste
Pumpe dosiert unabhängig von der
100 %-Taste
Betriebsart mit maximaler Leistung.
Klickrad
Das Klickrad dient zur Navigation durch die Menüs
sowie zur Auswahl, Änderung und Bestätigung von
Parametern.
Drehen des Klickrads nach rechts bewegt den Cur-
sor im Display schrittweise im Uhrzeigersinn. Links-
drehen führt den Cursor gegen den Uhrzeigersinn.
Grafisches
LC-Display
Klickrad
100 %-Taste
(Entlüftungstaste)

6.2 Display und Symbole

6.2.1 Navigation

In den Hauptmenüs 'Info', 'Alarm' und 'Setup' zeigen
die darunter liegenden Zeilen Optionen und Unter-
menüs an. Mit dem 'Zurück'-Symbol gelangt man zur
übergeordneten Menüebene. Der Scrollbalken am
rechten Displayrand zeigt an, dass weitere nicht
sichtbare Menüpunkte vorhanden sind.
Das jeweils aktive Symbol (aktuelle Position des
Cursors) blinkt. Drücken des Klickrads bestätigt die
Auswahl und öffnet die nächste Menüebene. Das
momentan aktive Hauptmenü erscheint als Text, die
weiteren Hauptmenüs werden als Symbole ange-
zeigt. Die Position des Cursors ist in den Unterme-
nüs schwarz hinterlegt.
Durch Positionieren des Cursors auf einem Zahlen-
wert und Drücken des Klickrads wird ein Wert ausge-
wählt. Drehen des Klickrads im Uhrzeigersinn erhöht
den Wert, Drehen gegen den Uhrzeigersinn reduziert
den Wert. Ein weiteres Drücken des Klickrads gibt
den Cursor wieder frei.
6.2.2 Betriebszustände
Entsprechend des Betriebszustands der Pumpe wer-
den bestimmte Symbole und Displayfarben ange-
zeigt.
Display Störung
weiß -
grün -
gelb Warnung
rot Alarm

6.2.3 Energiesparmodus

Im Hauptmenü 'Betrieb' wird nach 30 Sekunden
ohne Bedienung die Kopfzeile ausgeblendet. Nach
2 Minuten verringert die Pumpe die Displayhelligkeit.
Aus allen anderen Menüs wechselt die Pumpe nach
2 Minuten ohne Bedienung automatisch zurück ins
Hauptmenü 'Betrieb' und verringert die Displayhellig-
keit.
Betriebszustand
stopp standby
läuft
stopp standby läuft
stopp standby
