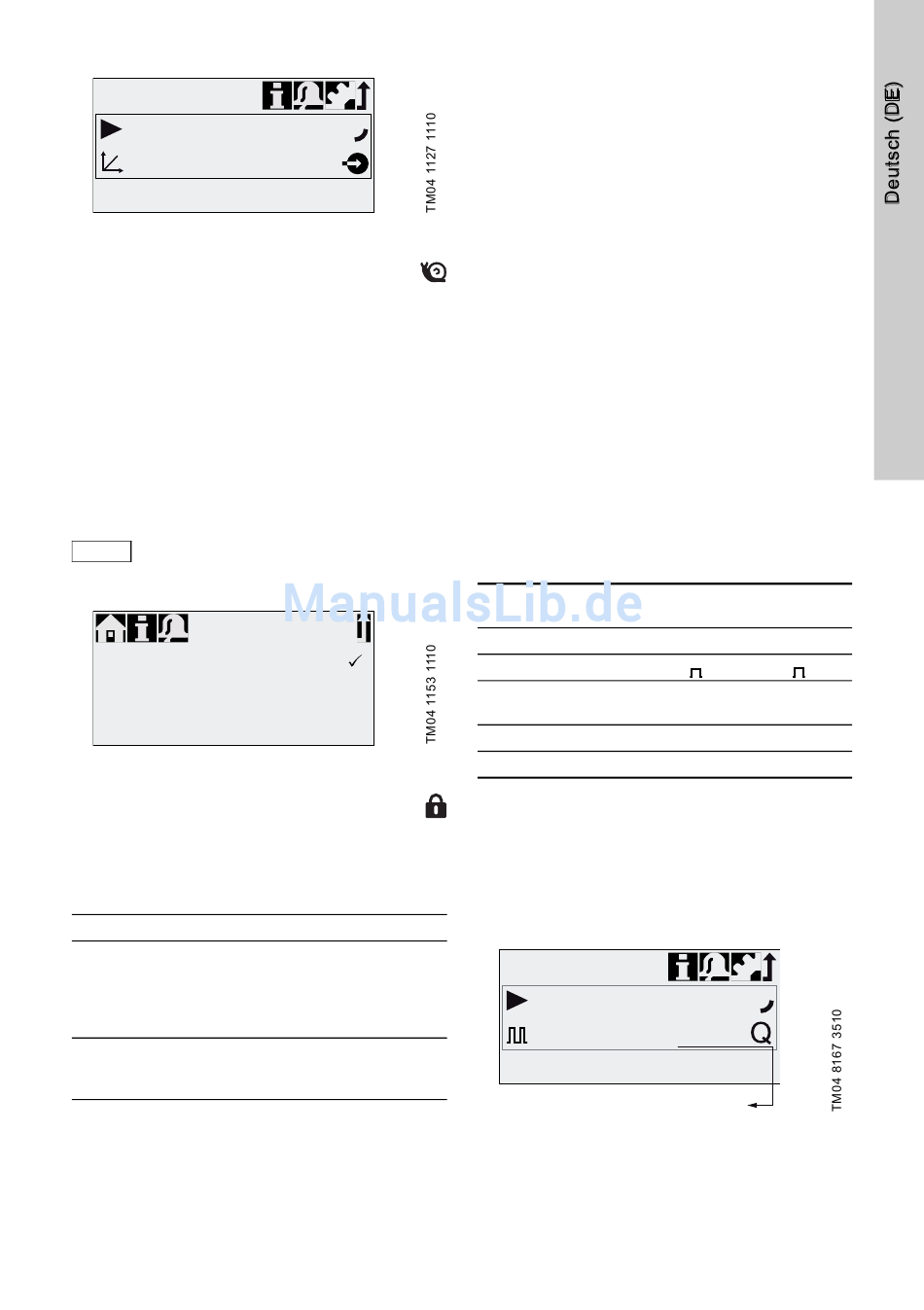

Betrieb
6,5
0-20 mA
Betriebsart Analog
Abb. 17

6.5 SlowMode

Bei aktivierter 'SlowMode'-Funktion verlang-
samt die Pumpe den Saughub. Die Funktion wird im
Menü 'Setup > SlowMode' aktiviert und dient zur
Vermeidung von Kavitation in folgenden Fällen:
• für Dosiermedien mit hoher Viskosität
• für ausgasende Dosiermedien
• für lange Saugleitung
• für große Saughöhe
Im Menü 'Setup > SlowMode' kann die Geschwindig-
keit des Saughubs auf 50 % oder 25 % reduziert
werden.
Aktivieren der 'SlowMode'-Funktion
reduziert die maximale Dosierleistung
Achtung
der Pumpe auf den eingestellten Pro-
zentwert!
SlowMode
Off
SlowMode [50 % max.]
SlowMode [25 % max.]
Menü SlowMode
Abb. 18

6.6 Tastensperre

Die Tastensperre wird im Menü 'Setup > Tas-
tensperre' durch Eingabe eines vierstelligen Codes
gesetzt. Sie schützt die Pumpe vor Manipulation von
Einstellungen. Es können zwei Stufen der Tasten-
sperre gewählt werden:
Stufe Beschreibung
Alle Einstellungen können nur nach
Eingabe des Entsperr-Codes geän-
Einstellungen dert werden.
Die Start/Stopp-Taste und die
100 %-Taste sind nicht gesperrt.
Die Start/Stopp-Taste und die
Einstellun-
100 %-Taste sowie sämtliche Ein-
gen + Tasten
stellungen sind gesperrt.
Navigieren im Hauptmenü 'Alarm' und 'Info' sowie
Quittieren von Alarmen ist weiterhin möglich.
ml/h
17.14 mA
❑
❑
Temporäres Entsperren
Sollen trotz aktivierter Tastensperre Einstellungen
geändert werden, kann die Tastensperre durch Ein-
gabe des Entsperr-Codes temporär deaktiviert wer-
den. Wird dabei der Code nicht innerhalb von
10 Sekunden eingegeben wechselt die Anzeige
automatisch ins Hauptmenü 'Betrieb'. Die Tasten-
sperre bleibt aktiv.
Entsperren
Die Tastensperre kann im Menü 'Setup > Tasten-
sperre' über den Menüpunkt 'Aus' deaktiviert wer-
den. Nach Eingabe des Generalcodes '2583' oder
eines zuvor selbst definierten Codes wird die Tasten-
sperre deaktiviert.

6.7 Setup Anzeige

Im Menü 'Setup > Anzeige' können folgende Einstel-
lungen geändert werden:
• Einheiten (metrisch/US Gallonen)
• Kontrast des Displays
•

Zusatzanzeige

6.7.1 Einheiten

Metrische Einheiten (Liter/Milliliter/Bar) oder US-Ein-
heiten (US-Gallonen/PSI) können ausgewählt wer-
den. Abhängig von Betriebsart und Menü, werden
die folgenden Maßeinheiten angezeigt:
Betriebsart / Funktion
Manuelle Steuerung
Kontaktsteuerung
0/4-20 mA
Analogsteuerung
Kalibrieren
Volumenzähler
6.7.2 Zusatzanzeige
Die Zusatzanzeige bietet zusätzliche Informationen
zum aktuellen Pumpenstatus. Der Wert mit dem
dazugehörigen Symbol wird am Display angezeigt.
In der Betriebsart 'Kontakt' kann dies z. B. die Infor-
mation 'Sollvolumenstrom' mit Q = 1.28 l/h sein
(siehe Abb. 19).
Betrieb
1,28
Kontakt
Zusatzanzeige
Display mit Zusatzanzeige
Abb. 19
Metrische US-Ein-
Einheiten heiten
ml/h oder l/h gph
ml/ ml/
ml/h oder l/h gph
ml ml
l gal
l/h
1.28 l/h
23
