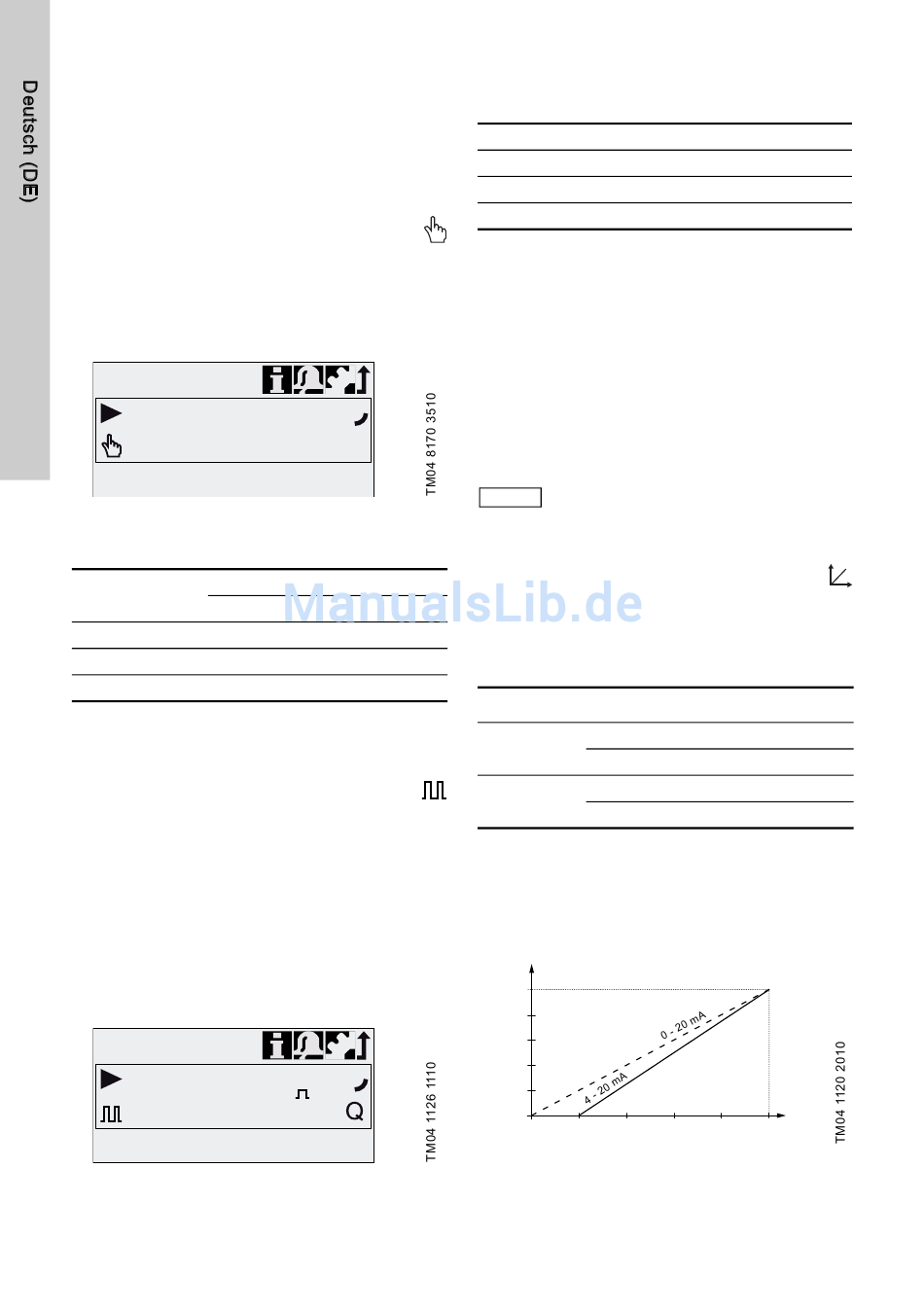

6.4 Betriebsarten

Drei verschiedene Betriebsarten können im Menü
'Setup > Betriebsart' gewählt werden.
• Manuell, siehe Kap. 6.4.1
• Kontakt, siehe Kap. 6.4.2
• Analog 0-20 mA, siehe Kap. 6.4.3
Analog 4-20 mA, siehe Kap. 6.4.3

6.4.1 Manuell

In dieser Betriebsart dosiert die Pumpe kons-
tant die über das Klickrad eingestellte Dosier-
leistung. Die Dosierleistung wird in l/h oder ml/h ein-
gestellt. Die Pumpe wechselt automatisch zwischen
den Einheiten. Alternativ kann die Anzeige auf US-
Einheiten (gph) umgestellt werden.
Betrieb
3,40
Manuell
Betriebsart Manuell
Abb. 14
Der Einstellbereich ist abhängig vom Pumpentyp:
Typ
DDC 6-10 0,0060 - 6,0
DDC 9-7 0,0090 - 9,0
DDC 15-4 0,0150 - 15,0
* Bei aktiver SlowMode-Funktion reduziert sich die
maximale Dosierleistung, siehe 3.1 Technische
Daten.

6.4.2 Kontakt

In dieser Betriebsart dosiert die Pumpe für
jeden eingehenden (potentialfreien) Kontakt,
z. B. von einem Wasserzähler, die eingestellte
Dosiermenge. Es besteht keine direkte Verbindung
zwischen eingehenden Kontakten und den Dosierhü-
ben. Die Pumpe berechnet automatisch die optimale
Hubfrequenz zur Dosierung des eingestellten Volu-
mens pro Kontakt.
Die Berechnung basiert auf:
• der Frequenz der externen Kontakte
• der eingestellten Dosiermenge/Kontakt
Betrieb
0,040
Kontakt
Betriebsart Kontakt
Abb. 15
22
l/h
Einstellbereich*
l/h gph
0,0015 - 1,5
0,0024 - 2,4
0,0040 - 4,0
ml/
3.40l/h
Die Dosiermenge pro Kontakt wird mit dem Klickrad
in ml/Kontakt eingestellt. Der Einstellbereich für die
Dosiermenge ist abhängig vom Pumpentyp:
Typ Einstellbereich [ml/Kontakt]
DDC 6-10
DDC 9-7
DDC 15-4
Die Frequenz der eingehenden Kontakte wird mit der
eingestellten Dosiermenge multipliziert. Übersteigt
der Wert die maximale Pumpenkapazität, läuft die
Pumpe im Dauerbetrieb mit maximaler Hubfrequenz.
Überzählige Kontakte werden ignoriert, sofern die
Memory-Funktion nicht aktiv ist.
Memory-Funktion
Ist die Funktion 'Setup > Memory' aktiviert, werden
bis zu 65000 nicht verarbeitete Kontakte für spätere
Abarbeitung gespeichert.
Der Memory-Inhalt wird gelöscht durch:
– Ausschalten der Stromversorgung
Hinweis
– Wechsel der Betriebsart
– Unterbrechung (z. B. Alarm,
Extern Stopp)

6.4.3 Analog 0/4-20 mA

Nur Steuervariante DDC-AR
In dieser Betriebsart dosiert die Pumpe in Abhängig-
keit eines externen Analogsignals. Die Dosiermenge
verhält sich proportional zum Signal-Eingangswert
in mA.
Betriebsart Eingangswert
≤ 4,1 mA
4-20 mA
≥ 19,8 mA
≤ 0,1 mA
0-20 mA
≥ 19,8 mA
Fällt der Eingangswert in der Betriebsart 4-20 mA unter
2 mA, wird ein Alarm angezeigt und die Pumpe
stoppt. Es liegt ein Kabelbruch oder ein Signalgeber-
fehler vor. Das Symbol 'Kabelbruch' wird im Bereich
'Signal-, Störungsanzeige' des Displays angezeigt.
Q [%]
100
80
60
40
20
0
0 4 8
Analogprofil
Abb. 16
0,0016 - 16,2
0,0017 - 16,8
0,0032 - 31,6
Dosierleistung
0 %
100 %
0 %
100 %
12 16 20 [mA]
