6.2.4 Übersicht Displaysymbole
In der Übersicht sind die in den Menüs enthaltenen Displaysymbole abgebildet.
Kopfzeile mit Hauptmenüs (Kap. 6.3)
Betrieb
Info
Alarm
Setup
Betrieb
Kontakt
Aktivierte Funktionen
SlowMode (Kap. 6.5)
Gesperrt (Kap. 6.6)
Betriebsart
Manuell (Kap. 6.4.1)
Kontakt (Kap. 6.4.2)
Analog 0/4-20 mA (Kap. 6.4.3)
Betriebszustand (Kap. 6.2.2) und
Dosierleistung
Lauf
Standby
Stopp
Entlüften
100%
Membranposition 'außen' (Kap. 7.)
Membranposition 'innen' (Kap. 7.)

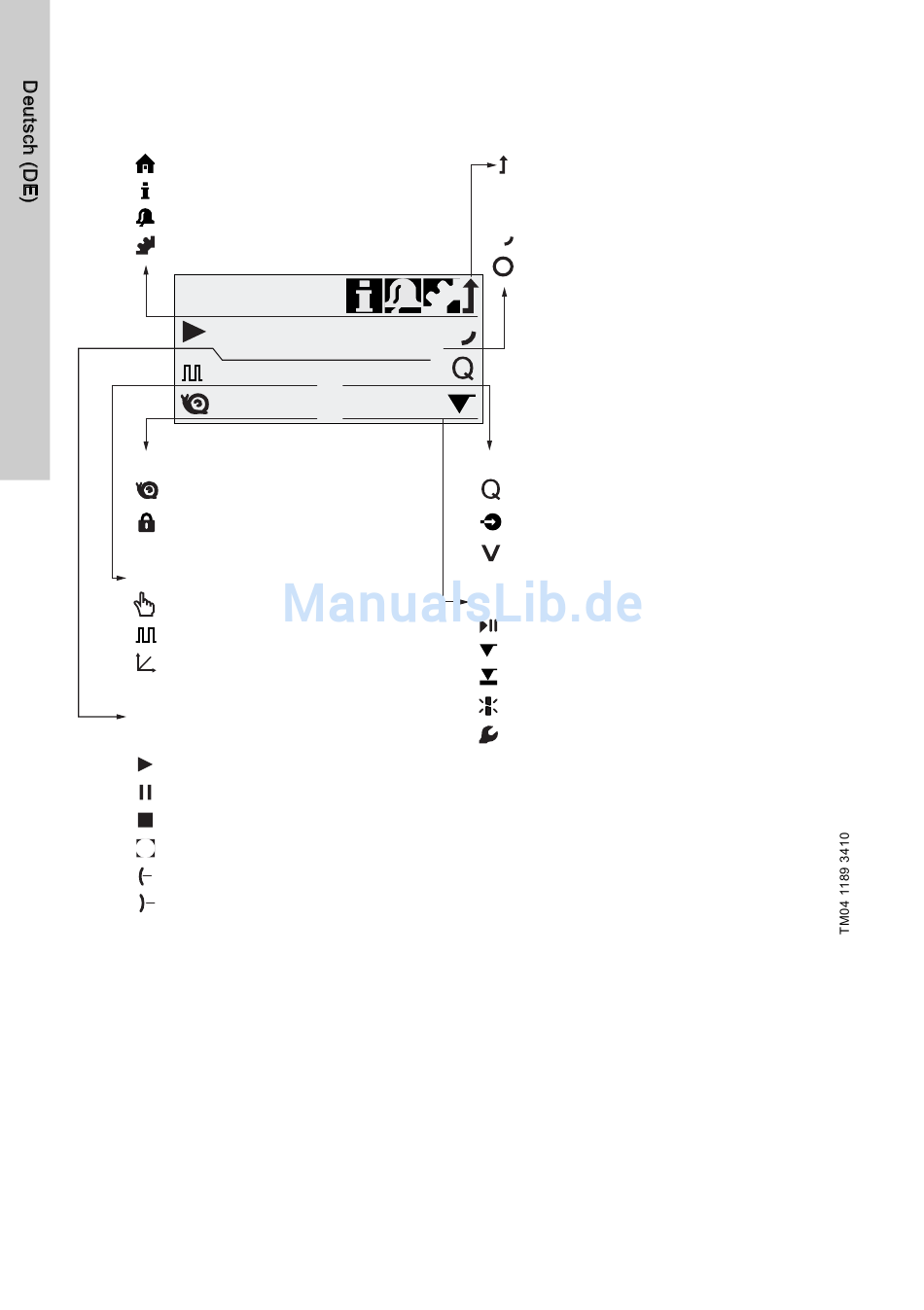

Übersicht Displaysymbole
Abb. 13
20
7,48
l/h
7.48l/h
Zurück
Laufanzeige
Lauf - rotiert wenn Pumpe dosiert
Blockierter Antrieb - Symbol blinkt
Zusatzanzeige (Kap. 6.7.2)
Sollvolumenstrom
Eingangsstrom (Analog)
Abdosiertes Gesamtvolumen
Signal-, Störungsanzeige
Extern Stopp (Kap. 6.8.2)
Leermeldung (Kap. 6.8.3)
Vorleermeldung (Kap. 6.8.3)
Kabelbruch (Kap. 6.4.3)
Service (Kap. 7.)
