2.6 Geräteübersicht
Bedienkubus
Start/Stopp-Taste
(Kap. 6.1)
Netzanschluss

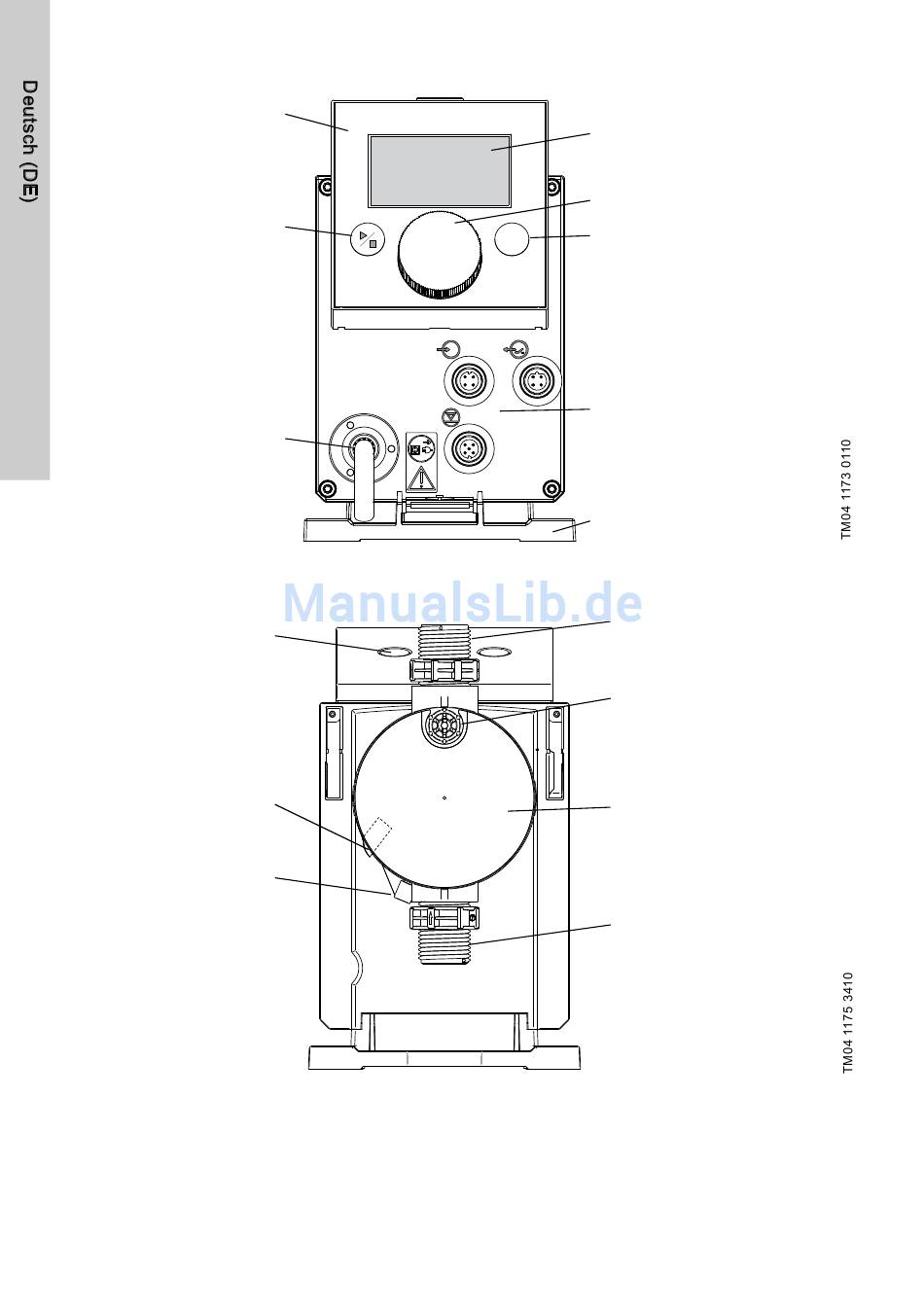

Vorderansicht der Pumpe
Abb. 2
Montageschrauben
Bedienkubus
Anschluss
Entlüftungsschlauch
Ablauföffnung bei
Membranbruch
Rückansicht der Pumpe
Abb. 3
8
Grafisches LC-Display
(Kap. 6.2)
Klickrad (Kap. 6.1)
100 %-Taste (Entlüftungstaste)
100% 100%
(Kap. 6.1)
Signaleingänge und -ausgänge
(Kap. 4.3)
Montageplatte
Ventil Druckseite
Entlüftungsventil
Dosierkopf
Ventil Saugseite
