Kalibrieren - Grundfos SMART Digital - DDC Montageanleitung Und Bedienungsanleitung

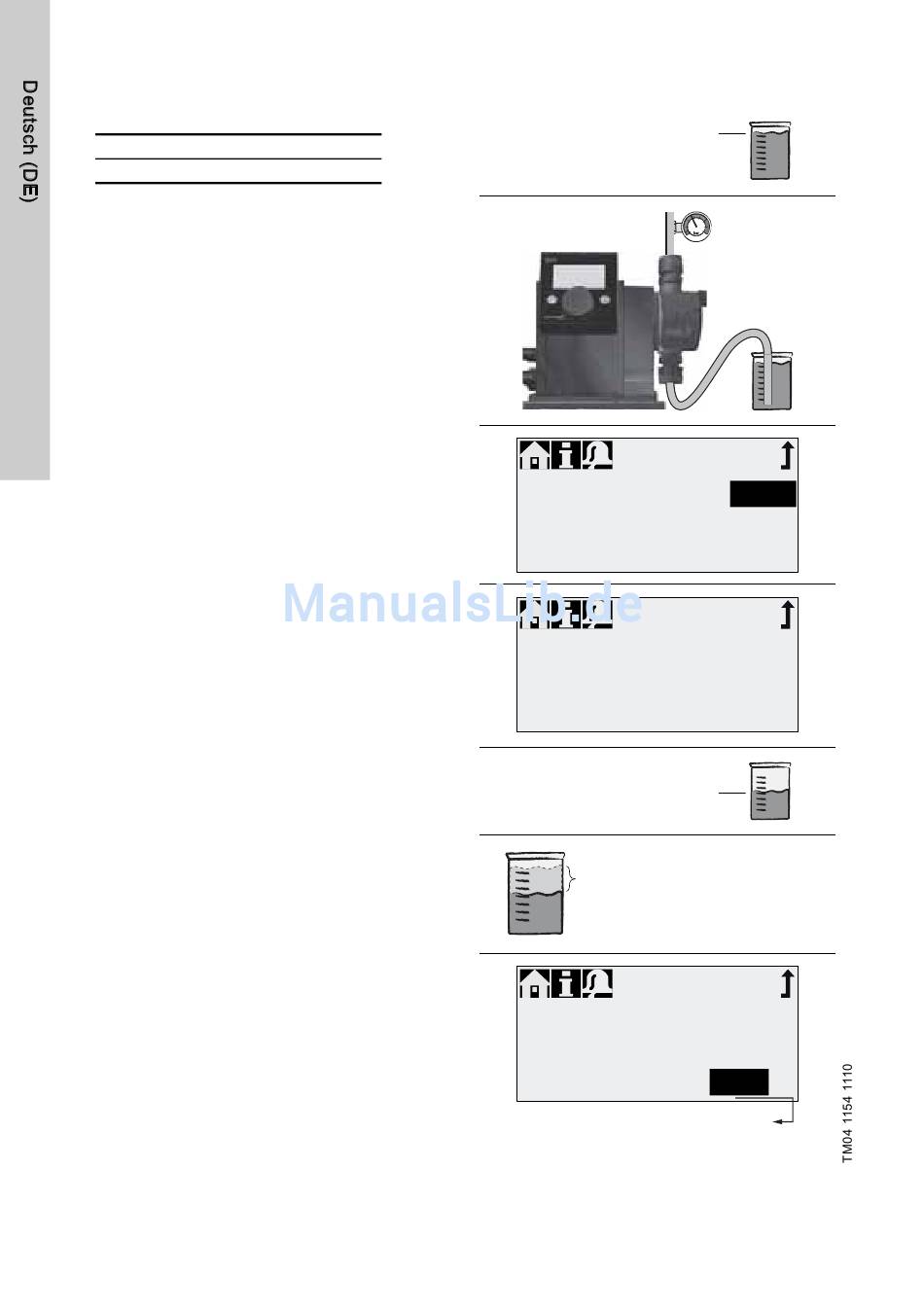

Kalibrierablauf - Beispiel für DDC 6-10
1. Messbecher mit Dosiermedium füllen.
Empfohlene Füllmengen:
DDC-Typ 6-10
Medium V 0,3 l
1
2. Füllmenge V ablesen und notieren
1
(z. B. 300 ml).
3. Saugschlauch in den Messbecher einführen.
4. Kalibriervorgang im Menü 'Setup > Kalibrieren'
starten.
5. Die Pumpe führt 200 Dosierhübe aus und zeigt
dann den werkseitigen Kalibrierwert
(z. B. 125 ml) an.
6. Saugschlauch aus dem Messbecher entfernen
und das Restvolumen V
7. Aus V und V das tatsächlich dosierte Kalibier-
1 2
volumen V = V -V errechnen
d 1 2
(z. B. 300 ml - 170 ml = 130 ml).
8. V im Kalibriermenü einstellen und übernehmen.
d
– Die Pumpe ist kalibriert.
18
9-7 15-4
0,5 l 1,0 l
ablesen (z. B. 170 ml).
2
V = 300 ml
1

Kalibrieren

200
Hübe
Kalibriervolumen
Kalibrieren
200
Hübe
Kalibriervolumen
V = 170 ml
2
V = V - V
d 1 2
Kalibrieren
Hübe
200
Kalibriervolumen
tatsächlich dosiertes Volumen V
START
STOPP
0.0 ml
125 ml
= 130 ml
START
STOPP
130
ml
d
