Inhaltszusammenfassung für Bosch UGM 2040 BMA

  • Seite 1 UGM 2040 BMA...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis | 1 UGM 2040 BMA Übersicht - Grundausbau UGM 2040 BMA - Übersicht UGM 2040 Grundsystem 19" Typ 1 BCS 2040 Grundausbau 19" Typ 1 Energieversorgung BPS 2040 Energieversorgung Typ 1 - A BFB 2040 Batterieerweiterung groß - A BFB 2040 Batterieerweiterung groß...

  • Seite 3: Ugm 2040 Bma - Übersicht

    Notstromversorgung bis 30 h (Vollausbau) Typische Anwendungen Integration von Sonderanwendungen und Automa- Neben vielen anderen Anwendungen, die ebenfalls reali- tisierungsaufgaben siert werden können, ist UGM 2040 BMA speziell für die folgenden Anwendungen optimiert: Universelle Schnittstellenkompatibilität zu Subsys- • VdS-zugelassene Systemvernetzung von Bosch- temen Brandmeldeanlagen •...

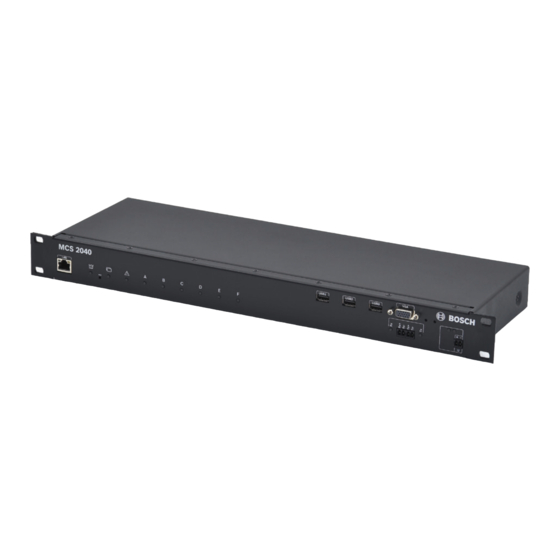

  • Seite 4 UGM 2040 BMA | Übersicht - Grundausbau | 3 MCS 2040 Servereinheit Die MCS 2040 Servereinheit (Master Control Server) ist die zentrale Komponente eines UGM 2040 Systemkno- tens. Sie koordiniert die gesamte Datenkommunikation zwischen den Baugruppen. Sie ist kompatibel zu aktuel- len Bosch Sicherheitssystemen.
  • Seite 5 4 | UGM 2040 BMA | Übersicht - Grundausbau Software Optionale Bestellpositionen • Softwarelizenzpaket für UGM 2040 BMA Softwaregrundpaket für UGM 2040 als Brandmelde- Anzahl Bezeichnung Höheneinheit system, mit Einzellizenzen, flexibel erweiterbar. (HE) 1‑3 BE 2040 Tischversion Zertifikate und Zulassungen (alternativ/zusätzlich zur BE 2040 Ein-...
  • Seite 6 UGM 2040 BMA | Übersicht - Grundausbau | 5 Technische Daten CTC 2040 Anschlussbaugruppe Feuer- wehrperipherie – A Hinweis PSE 2040 Energieversorgung Erweite- rung ‑ A Nachstehende Daten beziehen sich auf das BFB 2040 Batterieerweiterung groß - A UGM 2040 Gesamtsystem im Teil- oder Vollaus‐...
  • Seite 7 6 | UGM 2040 BMA | Übersicht - Grundausbau Bestellinformationen MFS 2040 Medienkonverter FIBOP/SM - EX LWL-Ethernet-Schnittstelle für BE 2040 Tischversion, für UGM 2040 Grundsystem 19" Typ 1 Singlemode-Faser, max. Leitungslänge 30 km – zur Mon- 19“-Systemschrank (VdS) mit BCS 2040 Grundaus- tage vor Ort bau 19“...
  • Seite 8 UGM 2040 BMA | Übersicht - Grundausbau | 7 LRC 2040 Modulträger lang - EX 230‑V‑Verteilung und Trägereinheit mit Modulträger zur Aufnahme von bis zu 4 Batterieregler-Modulen BCM‑0000‑B Bestellnummer App.Schl. VEPOS F.01U.278.633 MSO 2040 Trägereinheit Optionen - EX Trägereinheit für optionale Baugruppen – zur Montage...

  • Seite 9: Ugm 2040 Grundsystem 19" Typ

    8 | UGM 2040 BMA | Übersicht - Grundausbau UGM 2040 Grundsystem 19" 1‑2 MCS 2040 Servereinheit - A BE 2040 Einbauversion ‑ A Typ 1 1‑6 MCX 2040 Anschalteeinheit ‑ A 1 (+1HE für Lüftung) 1‑3 ESW 2040 Switch VdS-konform ‑ A...

  • Seite 10: Umgebungsbedingungen

    UGM 2040 BMA | Übersicht - Grundausbau | 9 Umgebungsbedingungen • zu den Modulträ- max. 5,6 A(2 x 2,8 A nicht parallel schalt- gern bar) Zulässige Betriebstempera- - 5 °C … + 55 °C • der Schaltaus- gänge Zulässige Lagertemperatur - 20 °C …...

  • Seite 11: Bcs 2040 Grundausbau 19" Typ

    10 | UGM 2040 BMA | Übersicht - Grundausbau BCS 2040 Grundausbau 19" Anz. Bezeichnung Sachnummer Kabel 24-V-CAN, konfektioniert F.01U.261.624 Typ 1 Kabel 24-V-MCS1, konfektioniert F.01U.261.623 Kabel 24-V-MCS2, konfektioniert F.01U.261.621 Kabel 24-V-BE 2040, konfektioniert F.01U.261.620 Kabel 24-V-MCX1, konfektioniert F.01U.261.619 Kabel 24-V-MCX2, konfektioniert F.01U.261.618...
  • Seite 12 UGM 2040 BMA | Übersicht - Grundausbau | 11 Hinweis Bitte beachten Sie, dass die MSE 2040 Trägerein‐ heit Switch Bestandteil von BCS 2040 Grundaus‐ bau 19" Typ1 - A, nicht aber von BCS 2040 Grund‐ ausbau 19" Typ1 - EX ist. Bei der Bestellung von BCS 2040 Grundausbau 19"...

  • Seite 13: Energieversorgung

    12 | UGM 2040 BMA | Energieversorgung BPS 2040 Energieversorgung 6 Batterieregler-Modul BCM‑0000‑B 7 Trägerblech 230-V-Verteilung Typ 1 - A 8 Anschlussklemme 230-V-Versorgung Funktionsbeschreibung Der BCM-0000-B Batterieregler-Modul wird auf dem Mo- dulträger aufgesteckt. Das Universalnetzteil Netzteil UPS 2416 A wird in die Netzteilhalterung eingeschoben und ist über die vor-...

  • Seite 14: Batterieregler-Modul Bcm-0000-B

    UGM 2040 BMA | Energieversorgung | 13 Ausgangsspannung Gehäusematerial und ABS Kunststoff, seidenmatt anthrazit, • mit Netzversorgung • 26 ... 29 V DC (temperaturab- Farbe RAL 7016 • mit Batterieversor- hängig) Abmessungen (H x B x 127 x 96 x 60 mm gung •...

  • Seite 15: Bfb 2040 Batterieerweiterung Groß - A

    14 | UGM 2040 BMA | Energieversorgung BFB 2040 Batterieerweiterung Bestellinformationen BFB 2040 Batterieerweiterung groß - A groß - A Batterieträger für weitere 4 Batterien im 19“-Schrank groß, werkseitig montiert Bestellnummer App.Schl. VEPOS F.01U.263.814 5226 8004 Die BFB 2040 Batterieerweiterung groß besteht aus dem 19“-Montagerahmen FRM 0019 A und dem Energie-...

  • Seite 16: Bfb 2040 Batterieerweiterung Groß - Ex

    UGM 2040 BMA | Energieversorgung | 15 • Montageanleitung FRM 0019 A BFB 2040 Batterieerweiterung • Installationsanleitung BCS 2040 Grundausbau groß - EX 19“ Typ1 Lieferumfang • 1 x 19“-Montagerahmen FRM 0019 A • 1 x Energieversorgungsgehäuse PMF 0004 A •...

  • Seite 17: Bfs 2040 Batterieerweiterung Klein - A

    16 | UGM 2040 BMA | Energieversorgung BFS 2040 Batterieerweiterung klein - A Die BFS 2040 Batterieerweiterung klein besteht aus dem 19“-Montagerahmen FRS 0019 A und dem Energie- versorgungsgehäuse PSF 0002 A und bietet Platz für 2 Batterien mit 12 V/42‑45 Ah.

  • Seite 18: Bfs 2040 Batterieerweiterung Klein - Ex

    UGM 2040 BMA | Energieversorgung | 17 BFS 2040 Batterieerweiterung Bestellinformationen FRS 0019 A Einbausatz, klein klein - EX für 482,6-mm-Bauweise (19"), für Rahmenmontage-Ge- häuse PSF 0002 A und USF 0000 A, 6 Höheneinheiten Bestellnummer App.Schl. VEPOS 4.998.139.500 5645 2807 PSF 0002 A Energieversorgungsgehäuse Rahmenmon-...

  • Seite 19: Pse 2040 Energieversorgung Erweit. - A

    18 | UGM 2040 BMA | Energieversorgung PSE 2040 Energieversorgung • mit 2 Batterien 24 bis 26 Ah 36 bis 45 Ah Erweit. - A • mit 4 Batterien 48 bis 52 Ah 72 bis 90 Ah Mechanik Bedien-/Anzeigeelemente • 1 LED grün Netz ein •...
  • Seite 20 UGM 2040 BMA | Energieversorgung | 19 Umgebungsbedingungen Zul. Betriebstemperatur -5 °C ... 50 °C (23 °F ... 122 °F) Zul. Lagertemperatur -20 °C ... 60 °C (-4 °F ... 140 °F) Zul. relative Luftfeuchtig- 95%, nicht kondensierend keit Bestellinformationen PSE 2040 Energieversorgung Erweit.

  • Seite 21: Pse 2040 Energieversorgung Erweit. - Ex

    20 | UGM 2040 BMA | Energieversorgung PSE 2040 Energieversorgung Maximalstrom des Moduls max. 6 A maxB Erweit. - EX • zu Modulträgern max. 6 A (PRS 0002 A/ PRS 0004 A) • der Schaltausgänge max. 5,6 A (2 x 2,8 A, nicht paral-...
  • Seite 22 UGM 2040 BMA | Energieversorgung | 21 Mechanik Kühlung Belüftung ohne Ventilator Gehäusematerial Aluminium, eloxiert Gehäusefarbe mattschwarz Abmessungen ca. 200 x 100 x 40 mm Gewicht ca. 780 g Umgebungsbedingungen Zul. Betriebstemperatur -5 °C ... 50 °C (23 °F ... 122 °F) Zul.

  • Seite 23: Lrc 2040 Modulträger Lang - Ex

    22 | UGM 2040 BMA | Energieversorgung LRC 2040 Modulträger lang - Lieferumfang Der Lieferumfang LRC 2040 Modulträger lang - EX be- steht aus folgenden Komponenten: • 1 x Trägereinheit mit Modulträger zur Aufnahme von bis zu 4 Batterieregler-Modulen BCM‑0000‑B •...

  • Seite 24: Erweiterungen

    UGM 2040 BMA | Erweiterungen | 23 MCS 2040 Servereinheit Funktionsbeschreibung Eine Hochverfügbarkeit von UGM 2040 kann durch Ein- satz einer Serverdoppelung (Redundanz) einfach er- reicht werden. Mehrere MCS 2040 Systemknoten kön- nen zur Lastverteilung zu einem Cluster kombiniert wer- den.
  • Seite 25 24 | UGM 2040 BMA | Erweiterungen Die MCS 2040 Servereinheit - EX kann als Gerät zur Protokoll TCP/IP Montage vor Ort in einen 19“-Systemschrank bestellt Anschlussart RJ45 werden. Planung und Konfiguration Bestellinformationen Folgende Dokumentation und Hilfsmittel unterstützen bei einer anforderungs- und funktionsgerechten Planung...

  • Seite 26: Mcx 2040 Anschalteeinheit

    UGM 2040 BMA | Erweiterungen | 25 MCX 2040 Anschalteeinheit 8 Anschluss Stromversorgung 9 USB-Service-Anschlüsse 10 VGA-Service-Anschluss 11 Reset-Taster 12 Betriebsanzeige/Power Funktionsbeschreibung Eine MCX 2040 Anschalteeinheit stellt analoge Ein- und Ausgänge, serielle Schnittstellen, sowie CAN-Bus- und Ethernet-Schnittstellen zur Verfügung. Es können mehre-...
  • Seite 27 26 | UGM 2040 BMA | Erweiterungen Transportsicherung Umgebungsbedingungen • Falltest nach Bosch N42AP_450_2009-12-02 4.4 Zul. Betriebstemperatur - 5 °C … + 55 °C Mechanische Beeinflussung • IEC 68-2-6 / EN 54-2 Zul. Lagertemperatur - 20 °C … + 60 °C VdS-Zulassung Zul.

  • Seite 28: Be 2040 Einbauversion

    UGM 2040 BMA | Erweiterungen | 27 BE 2040 Einbauversion LED gelb: Störung Übertragungseinrichtung (ÜE) LED gelb: Störung Signalgeber LED gelb: Systemstörung LED grün: Allgemeine Betriebsanzeige Taster: Interner Summer aus Taster: Einschalten bei manueller Abschaltung Schnittstellen – Anschlüsse Leistungsmerkmale Farbdisplay – Bedienung per Touch Kühlung passiv (lüfterlos)

  • Seite 29: Gerätesicherheit

    28 | UGM 2040 BMA | Erweiterungen Der Anschluss an UGM 2040 erfolgt über Ethernet (IP- Bei abweichenden und projektspezifischen Sonderan- Kommunikation). Es können mehrere Bedieneinheiten wendungen sind eventuelle Anpassungen erforderlich, z. BE 2040 an einen MCS 2040‑Knoten angeschlossen wer- B.

  • Seite 30: Anschlüsse

    UGM 2040 BMA | Erweiterungen | 29 Umgebungsbedingungen Zul. Betriebstemperatur - 5 °C … + 55 °C Zul. Lagertemperatur - 20 °C … + 60 °C Zul. rel. Luftfeuchtigkeit 95%, nicht kondensierend Anschlüsse Ethernet • 1 x 100 Megabit/s RJ45 •...

  • Seite 31: Be 2040 Tischversion

    30 | UGM 2040 BMA | Erweiterungen BE 2040 Tischversion LED gelb: Revision LED gelb: Abschaltungen liegen vor LED gelb: Übertragungseinrichtung(en) abgeschaltet LED gelb: Signalgeber ausgeschaltet LED gelb: Störung allgemein LED gelb: Störung Übertragungseinrichtung (ÜE) LED gelb: Störung Signalgeber LED gelb: Systemstörung LED grün: Allgemeine Betriebsanzeige...
  • Seite 32 UGM 2040 BMA | Erweiterungen | 31 Zertifikate und Zulassungen Label Beschriftung Ethernet-Kabel intern EMV Störaussendung • DIN EN 61000-6-3 (9/2011) Ethernet-Steckanschluss extern zum ESW 2040 Ether- • DIN EN 6100-3-2 (3/2010)/ EN 61000-3-2 (2009) net-Switch • DIN EN 61000-3-3 (6/2009)/ EN 61000-3-3 (2008) •...
  • Seite 33 32 | UGM 2040 BMA | Erweiterungen • 1 x Installationsanleitung BE 2040 Einbauversion | BE 2040 Tischversion (F.01U.218.399) • 1 x Installationsanleitung BCS 2040 Grundaus- bau 19" Typ1 (F.01U.264.832) • 1 x UGM 2040 Open-Source-Software-Referenz (F. 01U.272.849) • 1 x Label...

  • Seite 34: Medienkonverter Mcv 2040 / Mfs 2040

    UGM 2040 BMA | Erweiterungen | 33 Die Einbauposition ist vorgegeben (siehe Installations- Medienkonverter MCV 2040 / anleitung Medienkonverter (F.01U.264.833)). MFS 2040 Die LWL-Ethernet-Verbindung zwischen der BE 2040 Tischversion und dem ESW 2040 Switch (Port 1 und Port 2) muss in Übereinstimmung mit den örtlichen Ge- gebenheiten vor Ort angepasst werden.
  • Seite 35 34 | UGM 2040 BMA | Erweiterungen Mechanik Abmessungen (B x H x T) ca. 85 x 46 x21 mm Umgebungsbedingungen Zul. Betriebstemperatur -25 °C ... +85 °C Zul. Lagertemperatur -40 °C ... +85 °C Zul. relative Luftfeuchtig- 5% - 95 %, nicht kondensierend...

  • Seite 36: Esw 2040 Switch Vds-Konform

    UGM 2040 BMA | Erweiterungen | 35 ESW 2040 Switch VdS-konform 8 Erdungsanschluss 9 LED-Anzeige Portstatus 10 Port 3 bis 8 ausschließlich LAN (Twisted Pair/RJ45) 11 MAC-Adressfeld 12 IP-Adressfeld 13 Port 1 bis 2 ausschließlich LAN (Lichtwellenleiter Standard/DSC oder ST)
  • Seite 37 36 | UGM 2040 BMA | Erweiterungen • 1 x Stromversorgungskabel 24 V rot, konfektioniert Bestellinformationen • 2 x Patchkabel ESW 2040 Switch VdS-konform - A Lieferumfang ESW 2040 Switch VdS‑konform ‑ EX: Ethernet-Switch 8 port – werkseitig montiert • 1 x Ethernet-Switch RSR20 Bestellnummer App.Schl.

  • Seite 38: Mse 2040 Trägereinheit Switch

    UGM 2040 BMA | Erweiterungen | 37 MSE 2040 Trägereinheit Bestellinformationen MSE 2040 Trägereinheit Switch - A Switch Trägereinheit für die Montage von 1 bis 3 ESW 2040 Switches - werkseitig montiert Bestellnummer App.Schl. VEPOS F.01U.263.680 5226 8020 MSE 2040 Trägereinheit Switch - EX Trägereinheit für die Montage von 1 bis 3 ESW 2040...

  • Seite 39: Msp 2040 Trägereinheit Hutschiene

    38 | UGM 2040 BMA | Erweiterungen MSP 2040 Trägereinheit Bestellinformationen MSP 2040 Trägereinheit Hutschiene - A Hutschiene Trägereinheit für optionale Komponenten - werkseitig montiert Bestellnummer App.Schl. VEPOS F.01U.263.738 5226 8008 MSP 2040 Trägereinheit Hutschiene - EX Trägereinheit für optionale Komponenten - Montage vor Bestellnummer App.Schl.

  • Seite 40: Mso 2040 Trägereinheit Optionen - Ex

    UGM 2040 BMA | Erweiterungen | 39 MSO 2040 Trägereinheit AT 3000 Erweiterungsmodul AT 3000 Optionen - EX Datasafe Planungshinweise Die MSO 2040 Trägereinheit Optionen - EX kann zur Montage vor Ort in einen 19“-Systemschrank bestellt werden. Die Einbauposition ist vorgegeben (siehe Installations- anleitung MSO 2040 Trägereinheit Optionen - EX).

  • Seite 41: Ctc 2040 Anschlussbaugruppe Feuerwehrpe

    40 | UGM 2040 BMA | Erweiterungen Die Einbauposition ist vorgegeben (siehe Installations- CTC 2040 Anschlussbaugruppe anleitung CTC 2040 Anschlussbaugruppe Feuerwehrpe- Feuerwehrperipherie ripherie). Bei abweichenden und projektspezifischen Sonderan- wendungen sind eventuelle Anpassungen erforderlich. Lieferumfang Die CTC 2040 Anschlussbaugruppe Feuerwehrperiphe- rie - A ist werkseitig im 19” UGM 2040 Systemschrank montiert.

  • Seite 42: Foc 2040 Lwl Modulträger Für Fou1 - Ex

    UGM 2040 BMA | Erweiterungen | 41 FOC 2040 LWL Modulträger für FOU1 - EX Der FOC 2040 LWL‑Modulträger für FOU1 - EX dient zur Aufnahme von bis zu 5 FOU 2040 LWL-Module für die serielle Anschaltung von UGM2020 an UGM 2040 über Lichtwellenleiter.

  • Seite 43: Fou 2040 Lwl-Modul Fou1 - Ex

    42 | UGM 2040 BMA | Erweiterungen Beachten Sie hierzu die Installationshinweise in der In- FOU 2040 LWL-Modul FOU1 - stallationsanleitung FOC 2040 LWL‑Modulträger für FOU1 - EX. Kabeltyp Folgende Kabeltypen sind für die LWL-Verbindung zwi- schen UGM 2040 und UGM2020 geeignet: •...
