6 Elektrischer Anschluss
WARNUNG
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und
muss die Anweisungen dieser Anleitung befolgen.
‣
Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung
anliegt.
‣
Vor dem elektrischen Anschluss prüfen, dass das vorinstallierte Netzkabel den lokalen
nationalen Vorschriften zur elektrischen Sicherheit entspricht.
6.1 Analysator anschließen
HINWEIS
Das Gerät hat keinen Netzschalter
‣
Sie müssen das Gerät in der Nähe (Entfernung < 3 m (10 ft)) einer leicht zugänglichen
und abgesicherten Steckdose installieren, um das Trennen des Geräts vom Versor-
gungsnetz zu ermöglichen.
Bei der Installation müssen die Vorgaben für Schutzerdung eingehalten werden.
6.1.1 Kabeltypen
Analog-, Signal- und Meldeleitungen: z. B. LiYY 10 x 0,34 mm
6.1.2 Kabel verlegen

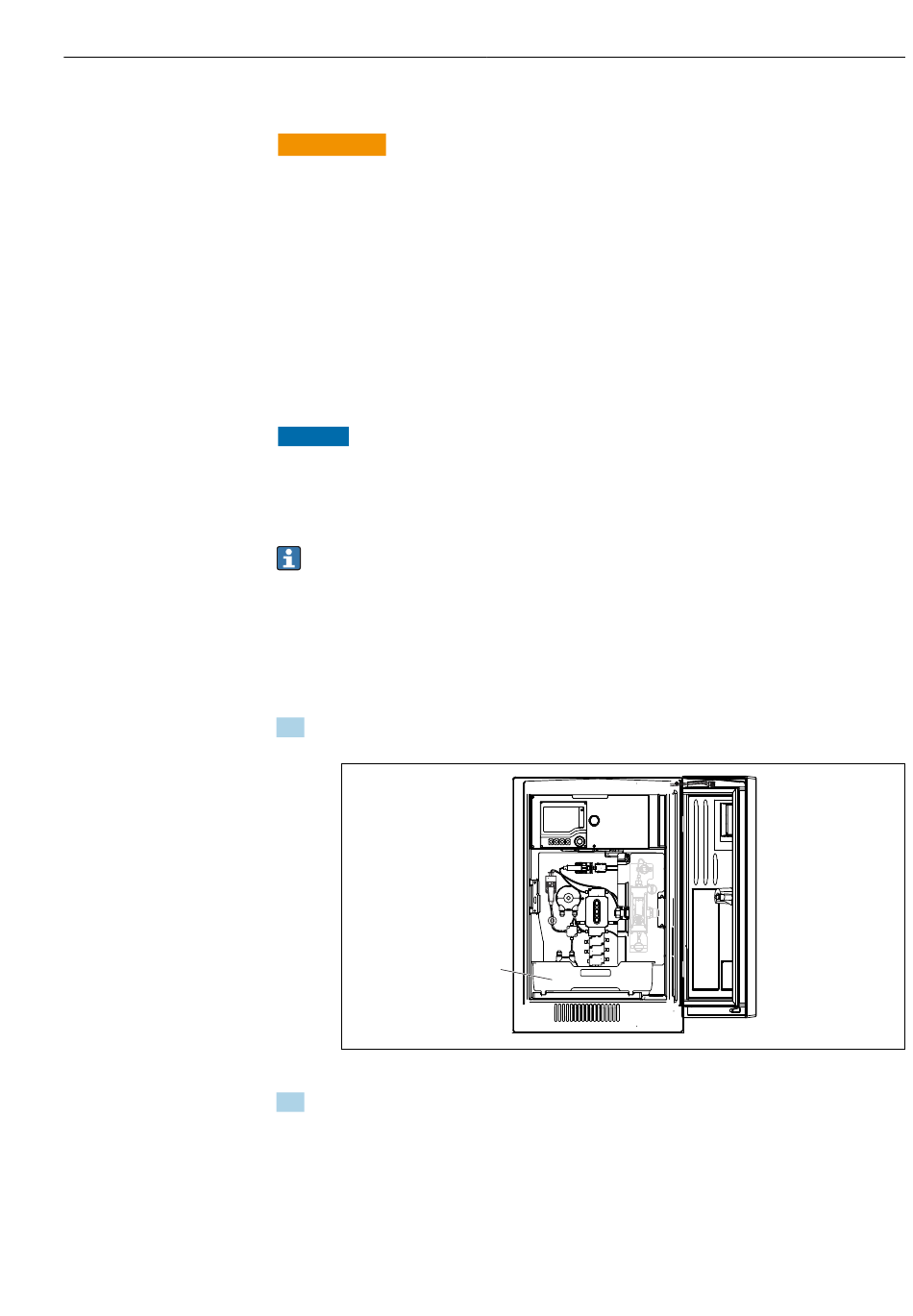

1. Entnehmen Sie den Flaschenkorb (2), indem Sie die Griffmulde leicht nach oben
anheben und nach vorne ziehen.

2 Flaschenkorb
2. Lösen Sie die fünf Schrauben der Trägerplatte (3) mit einem Torx-Schraubendreher
(T25) und klappen Sie die Trägerplatte nach vorne.
2
Elektrischer Anschluss
2
A0028956
