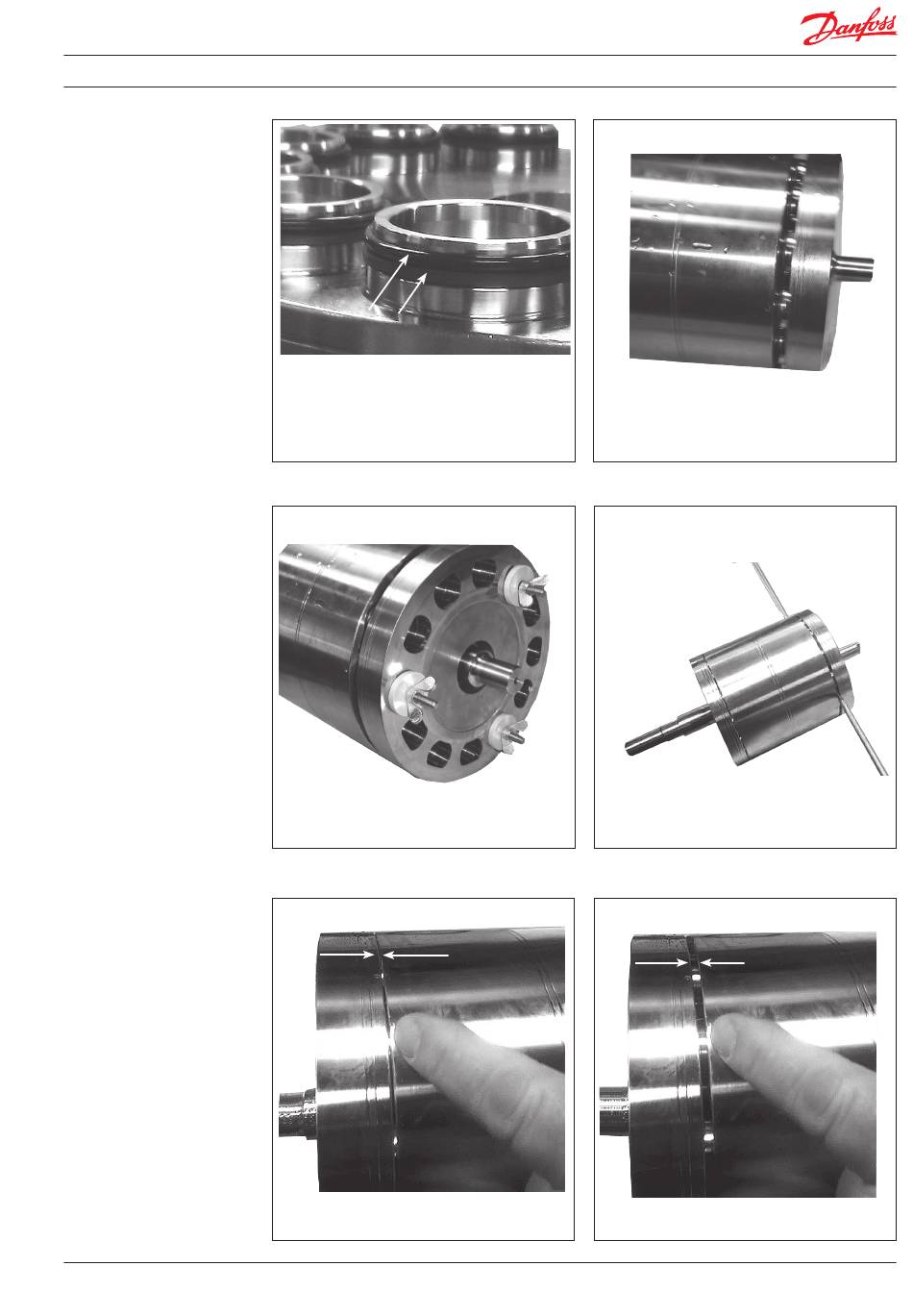

Serviceanleitung | Demontage und Montage des iSave 40
7.
Montage des Zylinder-
mantels im
Druckaustauscher
O-ring
Stützring
Die Welle ist normalerweise kein
Verschleißteil und kann nur durch
Danfoss ausgetauscht werden.
1.
Montieren Sie die Stützringe
und O-Ringe auf den Ventiltellern.
Zuerst montieren Sie die Stützringe.
3.
Schrauben Sie die Ventilplatten mit dem
mitgelieferten Werkzeug vorsichtig ein.
Kleiner Wellendurchmesser: Kein Abstand.
180R9239 | AQ299555093252de-001501 | 01.2022
2.
Befeuchten Sie die O-Ringe
und Stützringe mit sauberem,
gefiltertem Wasser und setzen Sie die
beiden Ventilteller in die Rotorenden ein.
4.
Prüfen Sie den Abstand zwischen den
beiden Ventiltellern und dem Zylinder-
mantel. Passen Sie den Abstand bei
Bedarf an.
Großer Wellendurchmesser: Abstand 4-5 mm.
