Betriebsanleitung | iSave 40
48

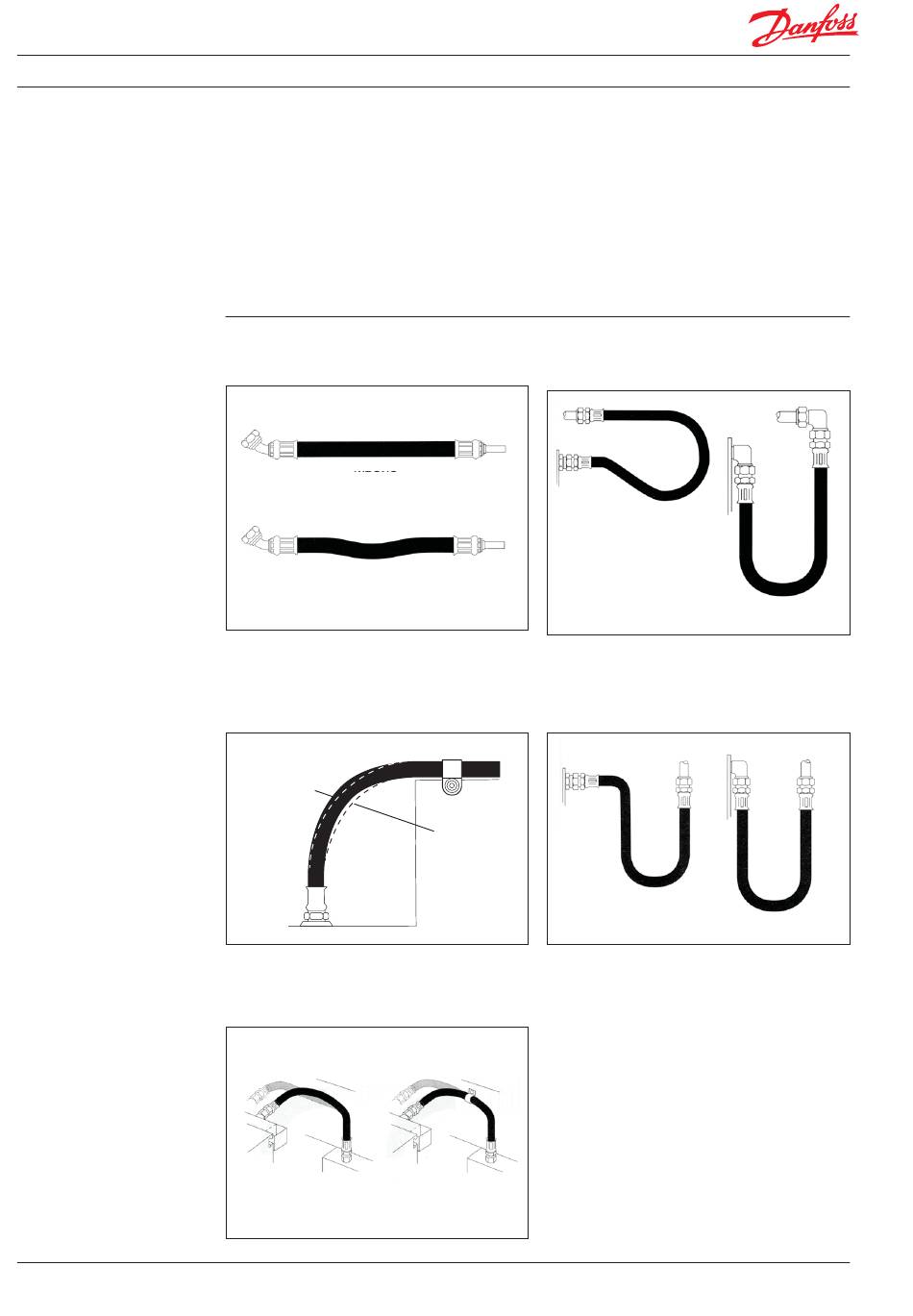

10.7 Schlauchmontage und -verlegung
Eine korrekte Schlauchmontage ist wesentlich
für eine zufriedenstellende Funktion. Zu kurze
Schlauchanschlüsse werden keine ausreichenden
Biegungen und Längenänderungen für die
Expansion oder Kontraktion zulassen.
Die Lebensdauer des Schlauchs wird dadurch
reduziert.
Verlegen Sie den Schlauch bei geraden
Schlauchinstallationen locker, um Längenänder-
ungen beim Anlegen von Druck zu ermöglichen.
Hose assembly routing tips
Falsch
Richtig
When hose installation is straight, allow enough slack in hose
line to provide for length changes which will occur when pres-
sure is applied.
Damit sich der Schlauch beim Druck erweitern
kann, sollten in Kurven keine Klemmen verwen-
det werden. Klemmen Sie Hoch- und Nied-
erdruckschläuche nict zusammen.
Kein
NO
Druck
PRESSURE
Schläuche bei denen es erforderlich ist diese
über zwei Ebenen zu biegen müssen diese
eingespannt werden.
Falsch
180R9239 | AQ299555093252de-001501 | 01.2022
Die folgenden Diagramme zeigen korrekte
Schlauchinstallationen, die maximale Leistung
und Kosteneinsparungen ermöglichen.
Überprüfen Sie diese Beispiele, wenn Sie die
Länge einer bestimmten Montage festlegen.
Bei einem Radius unter dem erforderlichen
Minimum muss ein Winkeladapter verwendet
werden, um scharfe Biegungen zu vermeiden.
Verwenden Sie geeignete Winkeladapter, um ein
starkes Verdrehen oder Knicken des Schlauchs zu
vermeiden.
Hoher
HIGH
Druck
PRESSURE
Falsch
User proper angle adaptors to avoid sharp twist or bend in hose.
Richtig
Falsch
Richtig
Richtig
