Serviceanleitung | Demontage und Montage des iSave 40
68

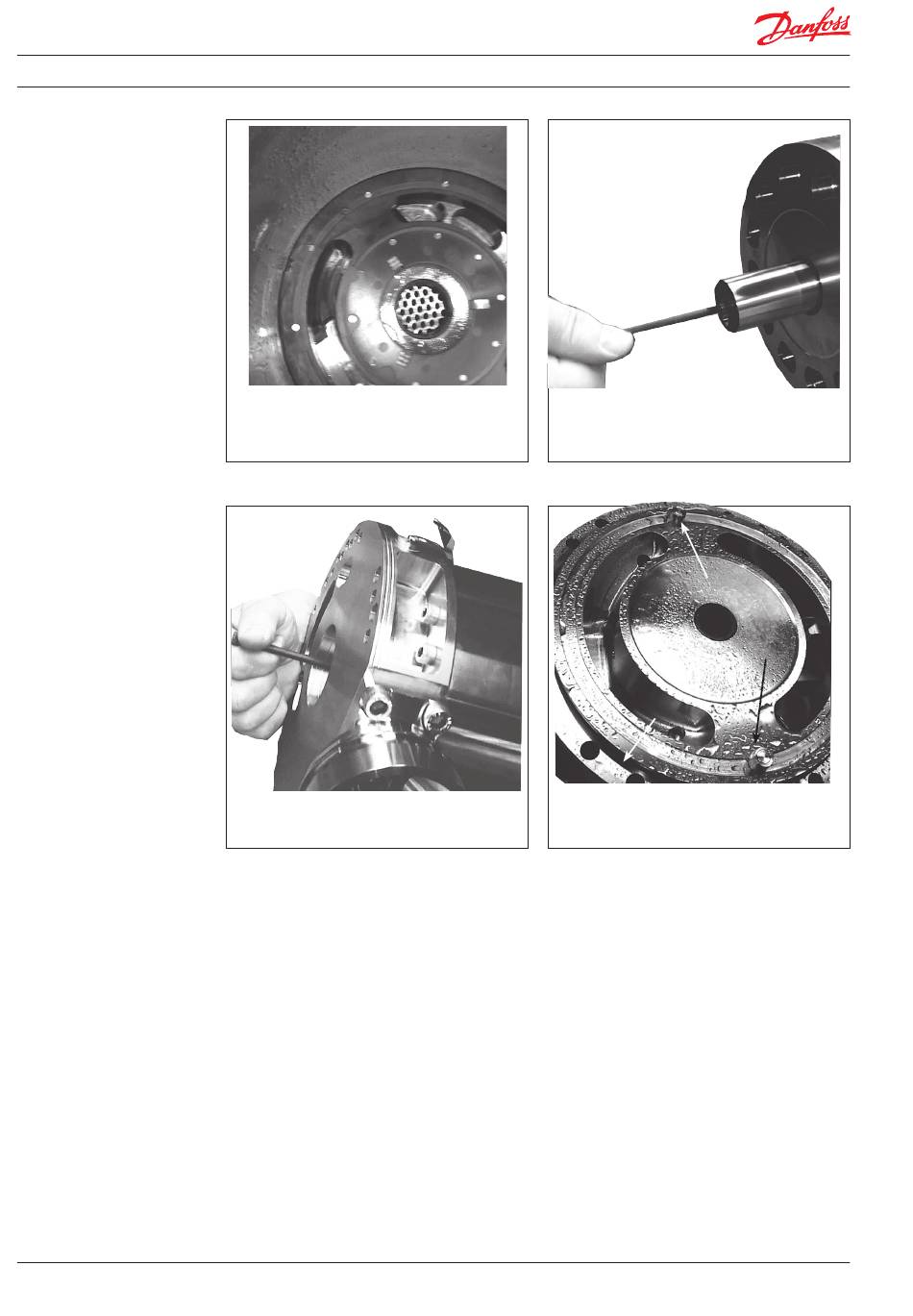

5.
Setzen Sie die Durchlassplatte auf
den Flansch und nutzen Sie dazu
die beiden Führungsstifte als Hilfe.
Es passt nur eine Durchlassplatte.
7.
Führen Sie den Zylindermantel
vorsichtig in das Flanschlager ein.
180R9239 | AQ299555093252de-001501 | 01.2022
6.
Montieren Sie die mitgelieferte
M6-Gewindestange in der Welle
des Zylindermantels.
8.
Montieren Sie den O-Ring auf der HD- bzw.
ND-Seite des Flansch und setzen Sie die
beiden Führungsstifte in den Flansch.
