Installieren
5.1.5 Heben
Heben Sie den Frequenzumrichter nur an den dafür
vorgesehenen Hebeösen an. Verwenden Sie für alle
Baugrößen D und E2 (IP00) eine Stange, um die
Hebelöcher des Frequenzumrichters nicht zu verbiegen.
5 5

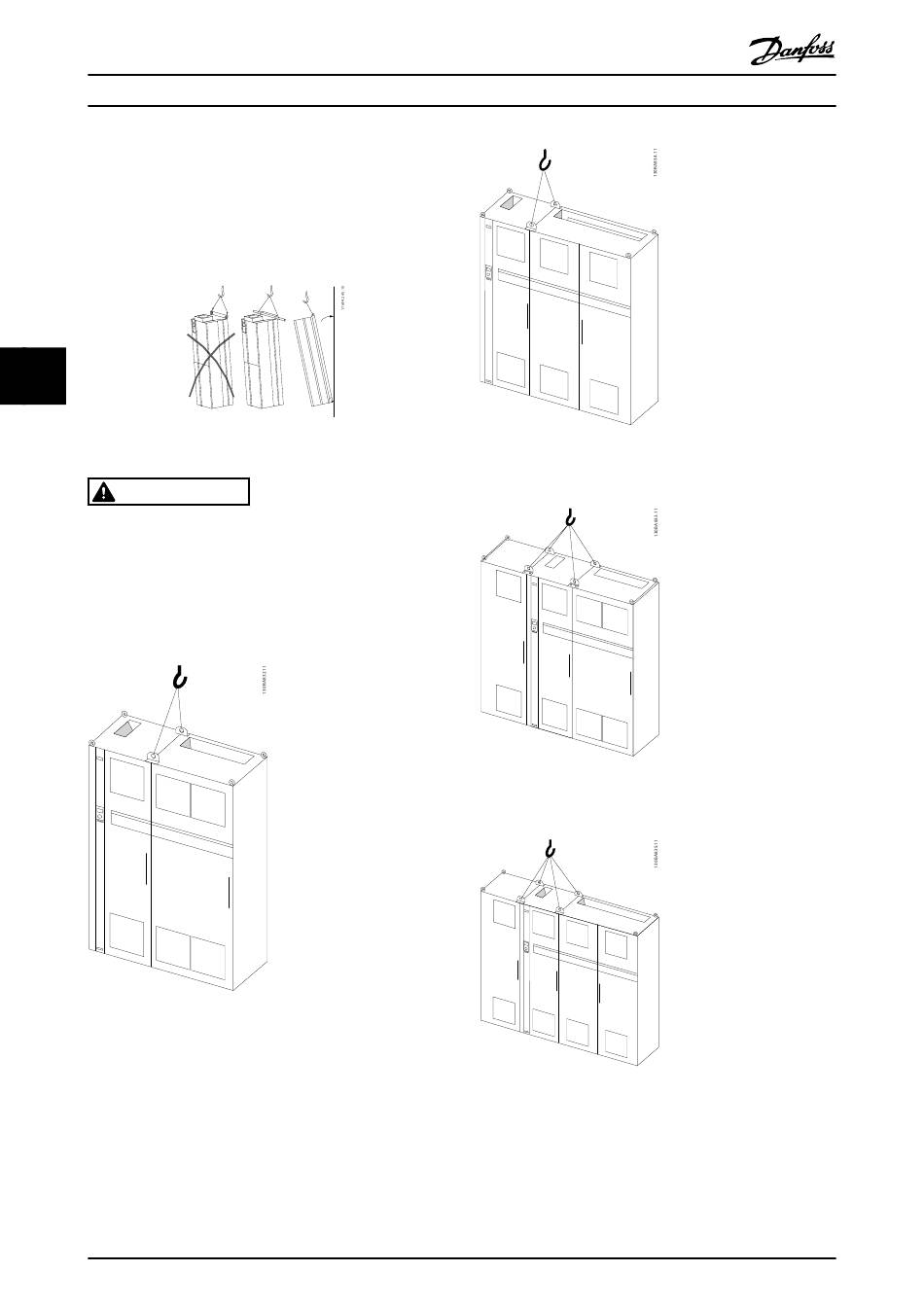

Abbildung 5.2 Empfohlene Hubmethode, Baugrößen D und E.
WARNUNG
Die Hebetraverse (Stange) muss das Gewicht des
Frequenzumrichters tragen können. Informationen zum
Gewicht der verschiedenen Baugrößen finden Sie unter
Abmessungen. Der maximale Durchmesser der Traverse
beträgt 2,5 cm. Der Winkel von der Oberkante des
Frequenzumrichters bis zum Hubseil muss 60° oder mehr
betragen.
Abbildung 5.3 Empfohlene Hubmethode, Baugröße F1
(460 V, 600 bis 900 HP, 575/690 V, 900 bis 1150 HP)
92
®
VLT HVAC Drive Projektierungshandbuch
Abbildung 5.4 Empfohlene Hubmethode, Baugröße F2
(460 V, 1000 bis 1200 HP, 575/690 V, 1250 bis 1350 HP)
Abbildung 5.5 Empfohlene Hubmethode, Baugröße F3
(460 V, 600 bis 900 HP, 575/690 V, 900 bis 1150 HP)
Abbildung 5.6 Empfohlene Hubmethode, Baugröße F4
(460 V, 1000 bis 1200 HP, 575/690 V, 1250 bis 1350 HP)
®
