Abbildung 7.3 Werkseinstellung des Schalters für den Abschluss-
widerstand
Die Werkseinstellung für den DIP-Schalter lautet AUS.
7.1.3 Frequenzumrichter-
Parametereinstellungen für Modbus-
Kommunikation
Die folgenden Parameter gelten für die RS-485-Schnittstelle
(FC-Schnittstelle):
7 7
Parameter
8-30 Protocol
8-31 Address
8-32 Baud Rate
8-33 Parity / Stop
Bits
8-35 Minimum
Response Delay
8-36 Maximum
Response Delay
8-37 Maximum
Inter-Char Delay
Tabelle 7.2
130
®
VLT
ON
1 2
Funktion
Dieser Parameter definiert das Übertra-
gungsprotokoll für die RS-485-Schnittstelle.
Dieser Parameter definiert die Adresse des
Frequenzumrichters an der Schnittstelle.
Hinweis: Der Adressbereich hängt von der
Protokollauswahl in 8-30 Protocol ab.
Dieser Parameter definiert die Baudrate des
Frequenzumrichters an der Schnittstelle.
Hinweis: Die Standardbaudrate hängt von
der Protokollauswahl in 8-30 Protocol ab.
Dieser Parameter definiert die Parität der
Schnittstelle und die Anzahl von Stoppbits.
Hinweis: Die Standardauswahl hängt von
der Protokollauswahl in 8-30 Protocol ab.
Definiert die minimale Zeit, welche der
Frequenzumrichter nach dem Empfangen
eines FC-Telegramms wartet, bevor sein
Antworttelegramm gesendet wird. So
können Modem-Umsteuerzeiten umgangen
werden.
Definiert eine maximale Zeit, nach welcher
der Frequenzumrichter nach dem Senden
eines FC-Telegramm das Antworttelegramm
erwartet.
Definiert eine maximale Zeit, die der
Frequenzumrichter beim Empfang zwischen
zwei Bytes eines FC-Telegramms wartet, um
sicherzustellen, dass die Timeout-
Übertragung unterbrochen wird.
MG11BB03 - VLT
HVAC Drive Projektierungshandbuch

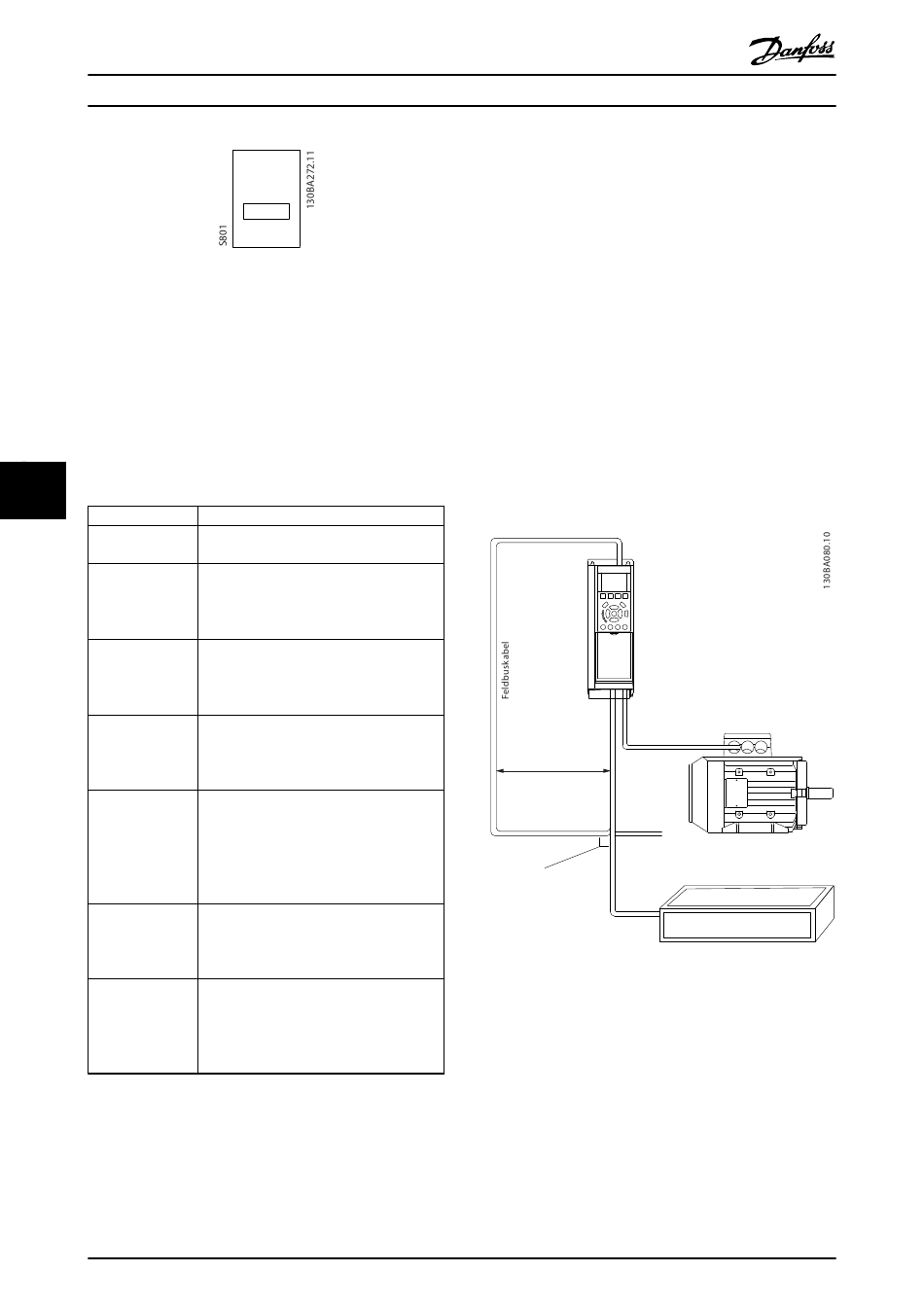

7.1.4 EMV-Schutzmaßnahmen
Die folgenden EMV-Schutzmaßnahmen werden empfohlen,
um den störungsfreien Betrieb des RS-485-Netzwerks zu
erreichen.
Beachten Sie die geltenden nationalen und lokalen Bestim-
mungen, z. B. zum Anschluss der Schutzerde. Das RS-485-
Kommunikationskabel muss von Motor- und
Bremswiderstandskabeln ferngehalten werden, um das
Einkoppeln von Hochfrequenzstörungen von einem Kabel
zum anderen zu vermeiden. In der Regel reicht ein
Abstand von 200 mm aus. Es wird jedoch empfohlen, den
größtmöglichen Abstand zwischen den Kabeln vorzusehen,
vor allem dann, wenn die Kabel über größere Entfer-
nungen parallel geführt werden. Lässt sich das Kreuzen der
Kabel nicht vermeiden, muss das RS-485-Kabel in einem
Winkel von 90 Grad über Motor- und Bremswiders-
tandskabel geführt werden.
Min. 200 mm
Kreuzung 90°
Abbildung 7.4
7.2 Übersicht zum FC-Protokoll
Das FC-Protokoll, das auch als FC-Bus oder Standardbus
bezeichnet wird, ist der Standardfeldbus vonDanfoss. Er
definiert ein Zugriffsverfahren nach dem Master-Slave-
Prinzip für die Kommunikation über eine serielle
Schnittstelle.
Es können maximal 126 Slaves und ein Master an die
Schnittstelle angeschlossen werden. Der Master wählt die
einzelnen Slaves über ein Adresszeichen im Telegramm an.
®
