7 RS-485 – Installation und Konfiguration
7.1 RS-485 – Installation und Konfiguration
RS-485 ist eine zweiadrige Busschnittstelle, die mit einer
Multi-Drop-Netzwerktopologie kompatibel ist, d. h.
Teilnehmer können als Bus oder über Abzweigkabel über
eine gemeinsame Leitung verbunden werden. Insgesamt
können 32 Teilnehmer mit einem Netzwerksegment
verbunden werden.
Repeater unterteilen Netzwerksegmente. Beachten Sie,
dass jeder Repeater als Teilnehmer in dem Segment
fungiert, in dem er installiert ist. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente hinweg
eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Enden ab –
entweder mithilfe des Abschlussschalters (S801) der
Frequenzumrichter oder mit einem Widerstandsnetzwerk
für geteilten Abschluss. Verwenden Sie stets ein STP-Kabel
(Screened Twisted Pair) für die Busverkabelung, und
beachten Sie stets die bewährten Installationsverfahren.
Eine Erdung der Abschirmung mit geringer Impedanz an
allen Knoten ist wichtig, auch bei hohen Frequenzen.
Verbinden Sie also eine große Fläche der Abschirmung mit
der Erdung, z. B. mithilfe einer Kabelklemme oder eines
leitfähigen Kabelanschlusses. Möglicherweise müssen Sie
Potenzialausgleichskabel verwenden, um im Netzwerk das
gleiche Erdungspotenzial zu erhalten – vor allem bei Instal-
lationen mit langen Kabeln.
Verwenden Sie zur Vermeidung von Impedanzabwei-
chungen stets den gleichen Kabeltyp im gesamten
Netzwerk. Bei der Verbindung eines Motors mit dem
Frequenzumrichter muss immer ein abgeschirmtes
Motorkabel verwendet werden.
Kabel: Screened Twisted Pair (STP)
Impedanz: 120Ω
Kabellänge: Max. 1200 m (einschließlich Abzweigleitungen)
Max. 500 m von Station zu Station
Tabelle 7.1
7.1.1 Netzwerkanschluss
Ein oder mehrere Frequenzumrichter können mittels der
RS-485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist mit dem P-Signal
(TX+, RX+) verbunden, während Klemme 69 mit dem N-
Signal (TX-,RX-) verbunden ist. Siehe Zeichnungen in 5.7.3
Erdung abgeschirmter Steuerkabel
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, sind die Schnittstellen parallel zu
verbinden.
®
VLT HVAC Drive Projektierungshandbuch
®
MG11BB03 - VLT ist eine eingetragene Marke von Danfoss.
RS 232
USB
RS 485

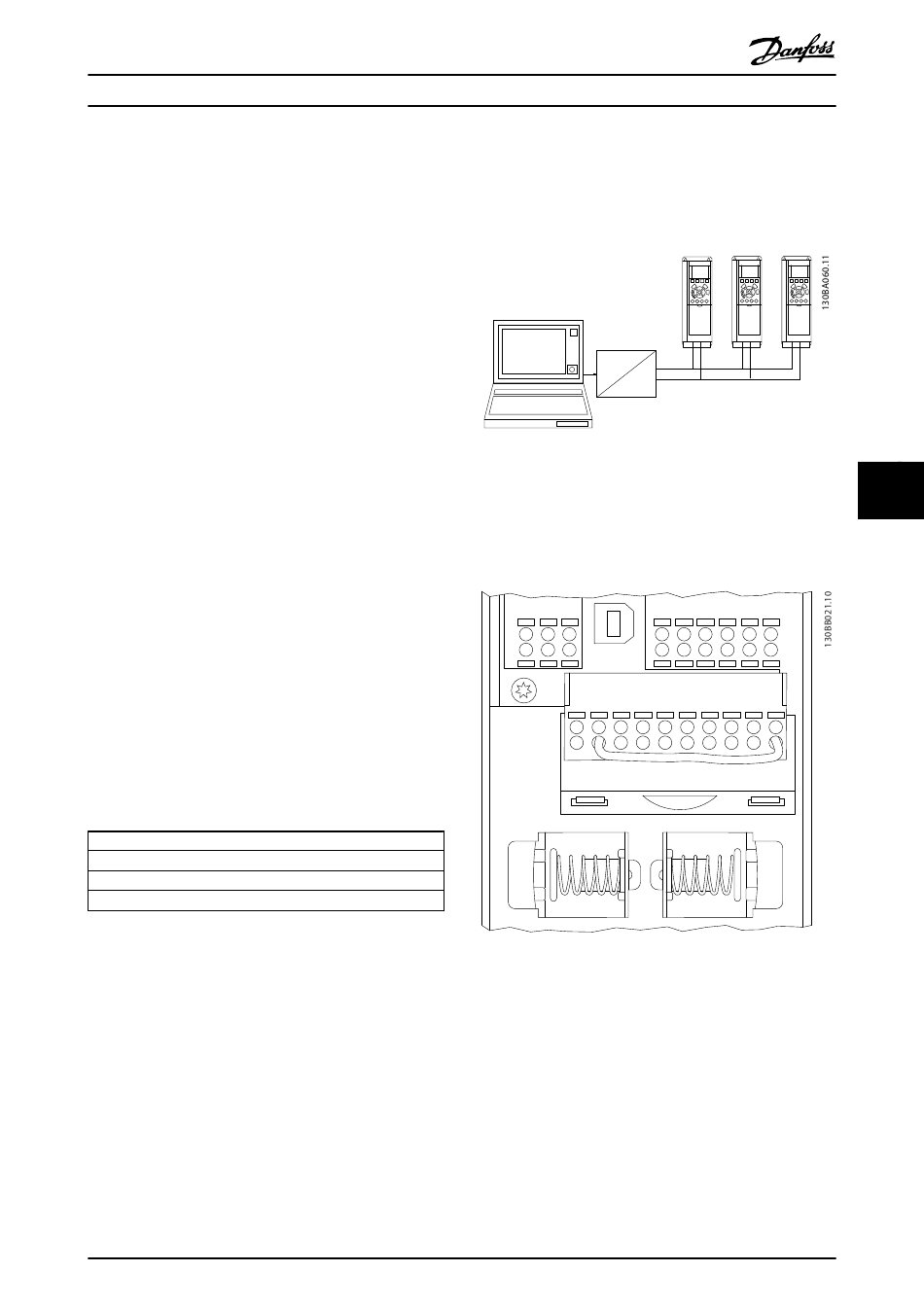

Abbildung 7.1
Zur Vermeidung von Potentialausgleichsströmen über die
Abschirmung kann der Kabelschirm über Klemme 61
einseitig geerdet werden (Klemme 61 ist intern über RC-
Glied mit dem Gehäuse verbunden).
61 68 69
Remove jumper to enable Safe Stop
12 13 18 19
Abbildung 7.2 Steuerkartenklemmen
7.1.2 Frequenzumrichter
Hardwarekonfiguration
Verwenden Sie zur Terminierung des RS-485-Busses den
DIP-Schalter für den Abschlusswiderstand auf der
Hauptsteuerkarte des Frequenzumrichters.
68 69 68 69 68 69
+
-
39 42 50 53 54 55
27 29 32
33 20 37
