Einführung zum VLT® HVAC Dr...
2 2

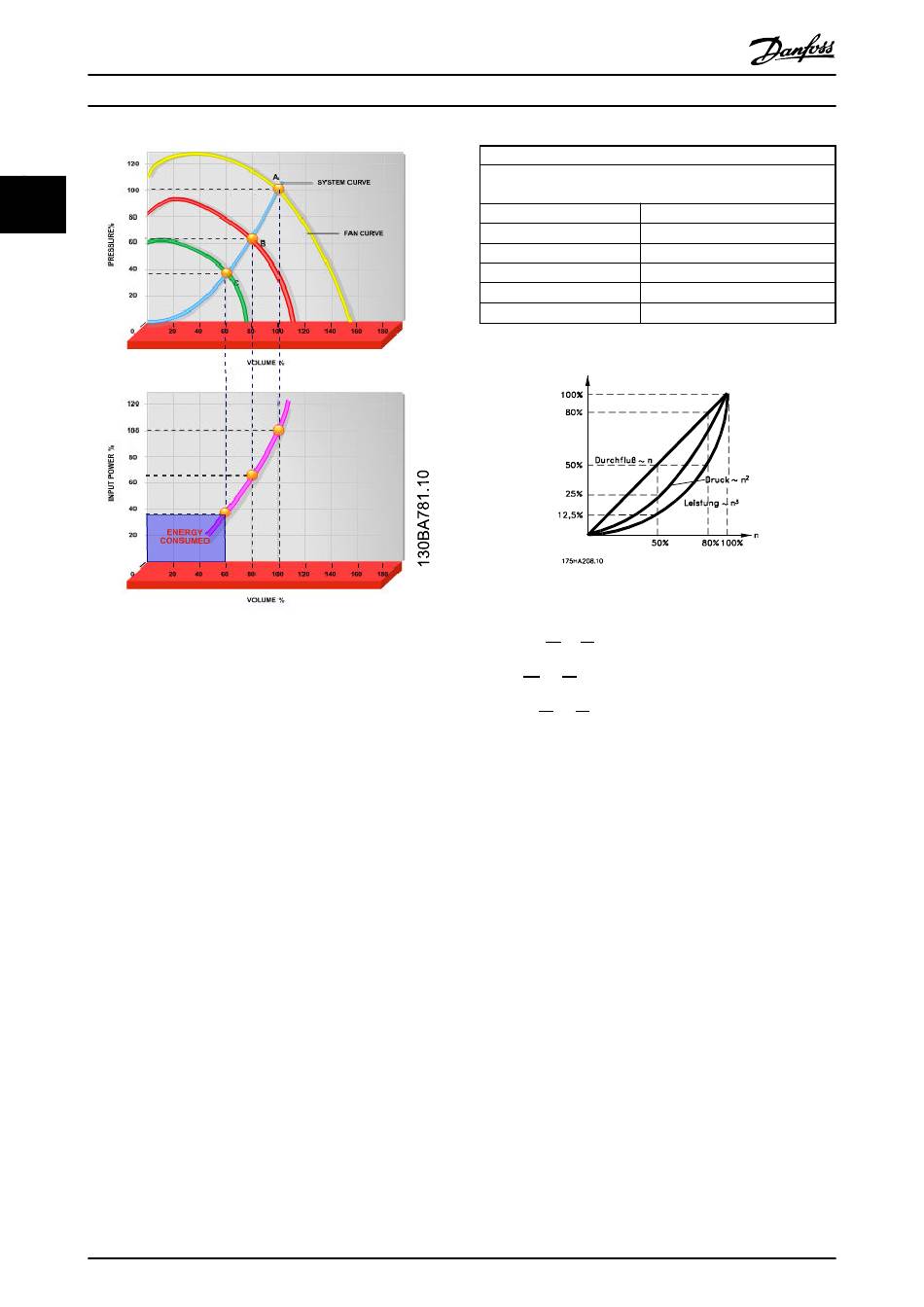

Abbildung 2.7 Wenn die Lüfterkapazität mit einem
Frequenzumrichter auf 60 % reduziert wird, können in Standard-
anwendungen Energieeinsparungen von mehr als 50 % erzielt
werden.
2.7.3 Beispiel für Energieeinsparungen
Wie aus der Abbildung (die Proportionalitätsgesetze) zu
erkennen ist, wird der Durchfluss durch Ändern der
Drehzahl geregelt. Durch Reduzierung der Drehzahl um
nur 20 % gegenüber der Nenndrehzahl wird auch der
Durchfluss um 20 % reduziert, da der Durchfluss direkt
proportional zur Drehzahl ist. Der Stromverbrauch wird
dagegen um 50 % reduziert.
Wenn das fragliche System einen Durchfluss liefern muss,
der nur an einigen Tagen im Jahr 100 % entspricht,
während der Durchschnitt für den Rest des Jahres unter 80
% des Nenndurchflusses liegt, beträgt die gesparte Energie
mehr als 50 %.
18
®
VLT HVAC Drive Projektierungshandbuch
Die Proportionalitätsgesetze
Abbildung 2.8 beschreibt die Abhängigkeit von Durchfluss, Druck
und Leistungsaufnahme von der Drehzahl.
Q = Durchfluss
Q
Q
H = Druck
H
1
H
2
Tabelle 2.3
Abbildung 2.8
Durchfluss :
Druck :
Leistung :
®
MG11BB03 - VLT ist eine eingetragene Marke von Danfoss.
P = Leistung
= Nenndurchfluss P = Nennleistung
1 1
= Reduzierter Durchfluss P = Reduzierte Leistung
2 2
n = Drehzahlregelung
= Nenndruck n = Nenndrehzahl
1
= Reduzierter Druck n = Reduzierte Drehzahl
2
Q 1 n 1
=
Q 2 n 2
( )
H 1 n 1 2
=
H 2 n 2
( )
P 1 n 1
3
=
P 2 n 2
