1.1.6 Begriffsdefinitionen
Frequenzumrichter:
I
VLT,MAX
Der maximale Ausgangsstrom des Frequenzumrichters.
I
VLT,N
Der Ausgangsnennstrom des Frequenzumrichters.
U
VLT, MAX
Die maximale Ausgangsspannung des Frequenzumrichters.
Eingang:
Steuerbefehl Gruppe
Sie können den 1
angeschlossenen Motor
über das LCP oder die
Digitaleingänge starten
und stoppen.
Gruppe
Die Funktionen sind in
2
zwei Gruppen unterteilt.
Funktionen in Gruppe 1
haben eine höhere
Priorität als Funktionen in
Gruppe 2.
Tabelle 1.5
Motor:
f
JOG
Die Motorfrequenz, wenn die Festdrehzahl JOG-Funktion
(über Digitaleingang) aktiviert ist.
f
M
Die Motorfrequenz.
f
MAX
Die maximale Motorfrequenz.
f
MIN
Die minimale Motorfrequenz.
f
M,N
Die Motornennfrequenz (Typenschilddaten).
I
M
Der Motorstrom.
I
M,N
Der Motornennstrom (Typenschilddaten).
®
VLT HVAC Drive Projektierungshandbuch
Reset, Motorfreilauf,
Quittieren und
Freilaufstopp, Schnellstopp,
DC-Bremse, Stopp und die
"Off"-Taste am LCP.
Start, Puls-Start,
Reversierung, Start und
Reversierung, Festdrehzahl
JOG und Ausgangsfrequenz
speichern
®
MG11BB03 - VLT ist eine eingetragene Marke von Danfoss.
n
M,N
Die Motornenndrehzahl (Typenschilddaten).
P
M,N
Die Motornennleistung (Typenschilddaten).
T
M,N
Das Nenndrehmoment (Motor).
U
M
Die Momentspannung des Motors.
U
M,N
Die Motornennspannung (Typenschilddaten).

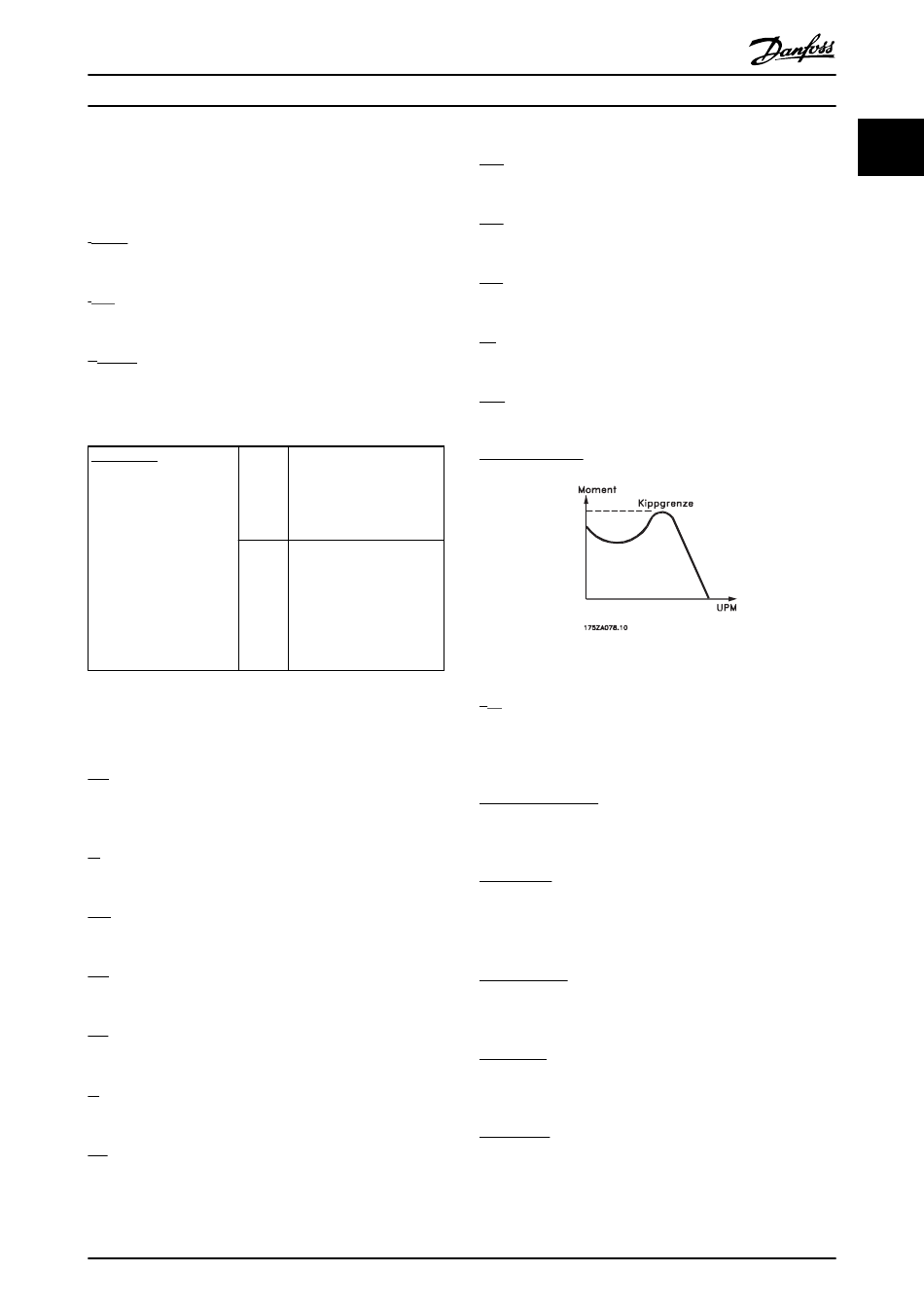

Losbrechmoment
Abbildung 1.1
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist als das
Verhältnis zwischen der Leistungsabgabe und der
Leistungsaufnahme definiert.
Einschaltsperrbefehl
Ein Stoppbefehl, der der Gruppe 1 der Steuerbefehle
angehört - siehe dort.
Stoppbefehl
Siehe Steuerbefehle.
Sollwerte:
Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Bussollwert
Ein über die serielle Kommunikationsschnittstelle (FC-
Schnittstelle) übertragenes Sollwertsignal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Es können bis zu acht
Festsollwerte über die Digitaleingänge ausgewählt werden.
