2.7.13 Variabler Luftvolumenstrom
2 2 Systeme mit variablem Luftvolumenstrom (VVS) dienen zur Regelung der Lüftungs- und Temperaturverhältnisse in
Gebäuden. Zentrale VVS-Systeme gelten dabei als die energiesparendste Methode zur Gebäudeklimatisierung. Durch den
Einbau zentraler Anlagen lässt sich ein höherer Energienutzungsgrad erzielen als bei verzweigten Systemen.
Der höhere Wirkungsgrad ergibt sich aus der Nutzung größerer Kühllüfter und Kälteanlagen, die einen sehr viel höheren
Wirkungsgrad haben als kleine Motoren und verzweigte luftgekühlte Kälteanlagen. Außerdem trägt der geringere Wartungs-
aufwand zur Kostensenkung bei.
2.7.14 Die VLT -Lösung
Während Dämpfer und IGVs dafür sorgen, dass der Druck im Leitungssystem konstant bleibt, kann durch eine
Frequenzumrichter-Lösung viel mehr Energie eingespart werden, und die gesamte Anlage kann weniger komplex ausgeführt
werden. Statt einen künstlichen Druckabfall zu erzeugen oder den Wirkungsgrad des Lüfters zu senken, senkt der
Frequenzumrichter die Lüfterdrehzahl, um den vom System geforderten Fluss und Druck zur Verfügung zu stellen.
Zentrifugalgeräte wie Lüfter verhalten sich entsprechend den Gesetzen der Zentrifugalkraft. Das bedeutet, dass die Lüfter
den von ihnen produzierten Druck und Fluss senken, während ihre Drehzahl sinkt. Dadurch wird die Leistungsaufnahme
erheblich gesenkt.
Der Rückführungslüfter wird zur Aufrechterhaltung einer festgelegten Belüftungsdifferenz zwischen Versorgung und
Rückführung häufig geregelt. Der erweiterte PID-Regler des HVAC-Frequenzumrichters kann so eingesetzt werden, dass
keine weiteren Regler nötig sind.

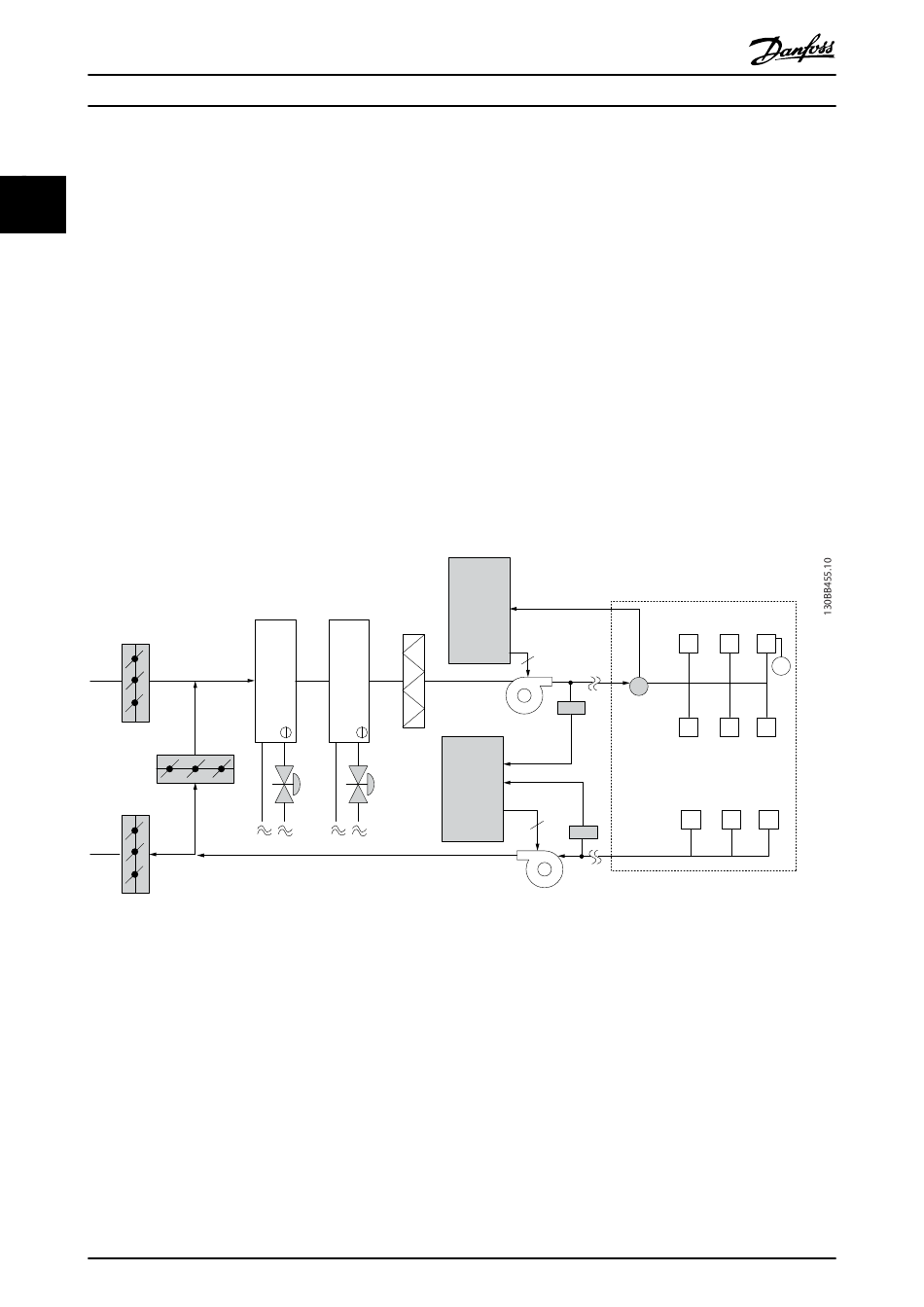

D1
D3
Abbildung 2.15
24
®
VLT
Cooling coil
Heating coil
D2
MG11BB03 - VLT
HVAC Drive Projektierungshandbuch
Pressure
signal
Frequency
converter
Filter
Supply fan
3
Frequency
converter
Return fan
3
®
ist eine eingetragene Marke von Danfoss.
VAV boxes
Pressure
transmitter
Flow
Flow
T
