Installieren
Der Anschluss auf der Leistungskarte dient zum Anschluss
der Netzspannung für die Kühllüfter. Die Lüfter werden ab
Werk für die Versorgung über eine gemeinsame AC-
Leitung angeschlossen (Kabelbrücken zwischen 100-102
und 101-103). Wenn eine externe Versorgung benötigt
wird, werden die Kabelbrücken entfernt und die
Versorgung an Klemmen 100 und 101 angeschlossen. Es ist
eine 5-A-Sicherung vorzusehen. Bei UL-Anwendungen
muss dies LittelFuse KLK-5 oder gleichwertig sein.
5.4.7 Relaisausgang
Relais 1
•
Klemme 01: Common (Bezugspotential)
•
Klemme 02: stromlos geöffnet 240 V AC
•
Klemme 03: stromlos geschlossen 240 V AC
Relais 2
•
Klemme 04: Common (Bezugspotential)
•
Klemme 05: stromlos geöffnet 400 V AC
•
Klemme 06: stromlos geschlossen 240 V AC
Relais 1 und Relais 2 sind in 5-40 Function Relay, 5-41 On
Delay, Relay und 5-42 Off Delay, Relay programmiert.
Zusätzliche Relaisausgänge können zum Frequenzumrichter
durch Verwendung des Optionsmoduls MCB 105
hinzugefügt werden.

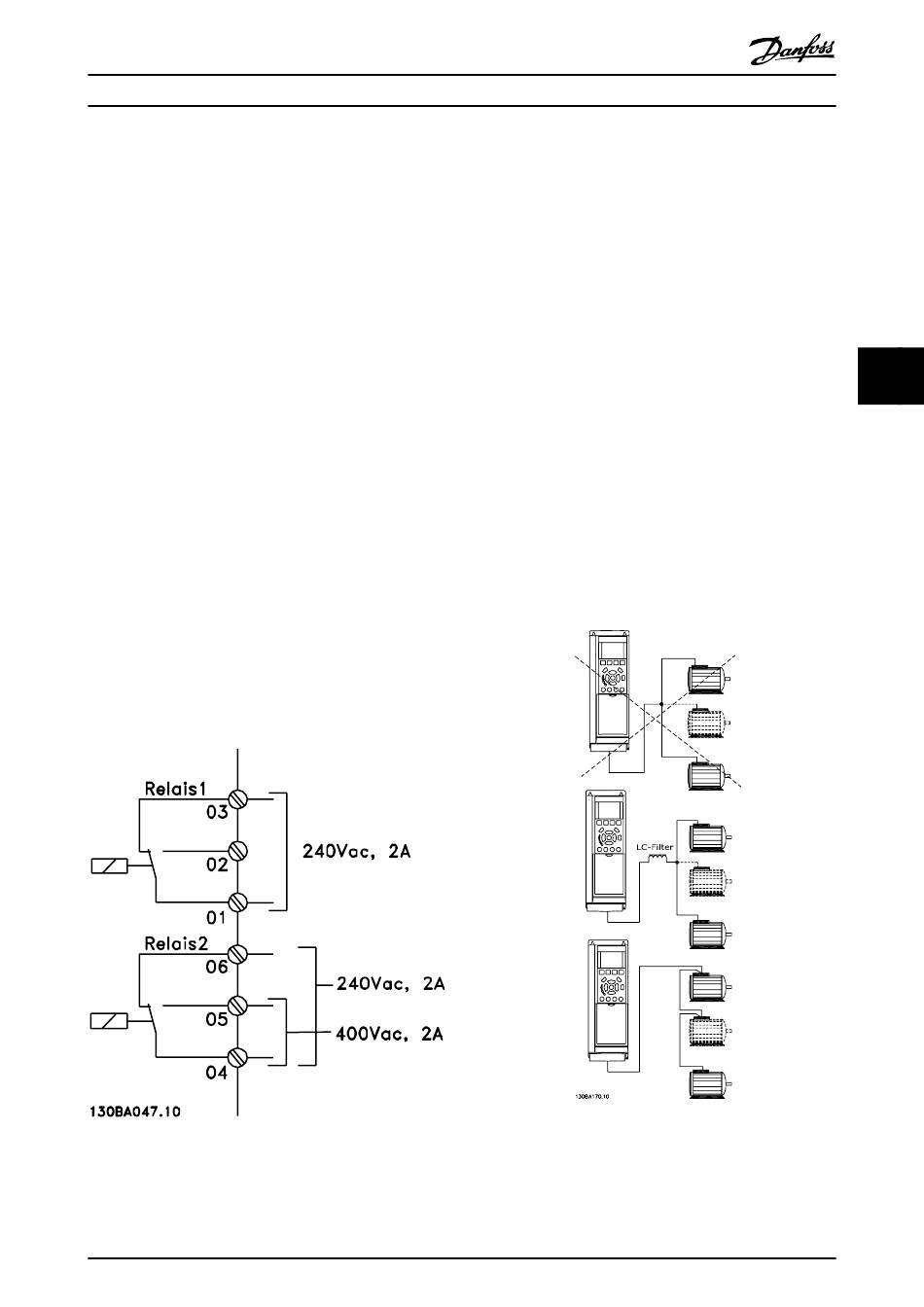

Abbildung 5.31
®
VLT HVAC Drive Projektierungshandbuch
®
MG11BB03 - VLT ist eine eingetragene Marke von Danfoss.
5.4.8 Parallelanschluss von Motoren
Der Frequenzumrichter kann mehrere parallel geschaltete
Motoren regeln. Die gesamte Stromaufnahme der Motoren
darf den Nennausgangsstrom I
nicht überschreiten.
Wenn Motoren parallel geschaltet sind, kann
1-29 Automatic Motor Adaptation (AMA) nicht verwendet
werden.
Wenn die Motoren sehr unterschiedlich ausgelegt sind,
können beim Start und bei niedrigen Drehzahlen Probleme
auftreten, weil der relativ hohe ohmsche Widerstand im
Stator kleiner Motoren beim Start und bei niedrigen
Drehzahlen eine höhere Spannung benötigt.
Das elektronische Thermorelais (ETR) des
Frequenzumrichters kann nicht als Motor-Überlastschutz
für individuelle Motoren in Systemen mit parallel
geschalteten Motoren verwendet werden. Sorgen Sie für
weiteren Motor-Überlastschutz, z. B. durch Thermistoren in
jedem Motor oder individuelle thermische Relais.
(Trennschalter sind als Schutz nicht geeignet).
Abbildung 5.32
des Frequenzumrichters
INV
