2.8.5 Regelungsstruktur (Regelung mit Rückführung)
2 2 Durch den internen Regler wird der Frequenzumrichter ein Teil des geregelten Systems. Der Frequenzumrichter empfängt
ein Istwertsignal von einem Sensor im System. Daraufhin vergleicht er diesen Istwert mit einem Sollwert und erkennt ggf.
eine Abweichung zwischen diesen beiden Signalen. Zum Ausgleich dieser Abweichung passt er dann die Drehzahl des
Motors an.
Beispiel: Eine Pumpanwendung, in der die Drehzahl der Pumpe so geregelt werden muss, dass der statische Druck in einer
Leitung konstant bleibt. Der gewünschte statische Druckwert wird als Sollwert an den Frequenzumrichter übermittelt. Ein
statischer Drucksensor misst den tatsächlichen statischen Druck in der Leitung und übermittelt diesen als Istwertsignal an
den Frequenzumrichter- Wenn das Istwertsignal größer ist als der Sollwert, wird der Frequenzumrichter verlangsamt und
verringert so den Druck. In dem ähnlich gelagerten Fall, dass der Leitungsdruck niedriger ist als der Sollwert, beschleunigt
der Frequenzumrichter automatisch zur Erhöhung des von der Pumpe gelieferten Drucks.

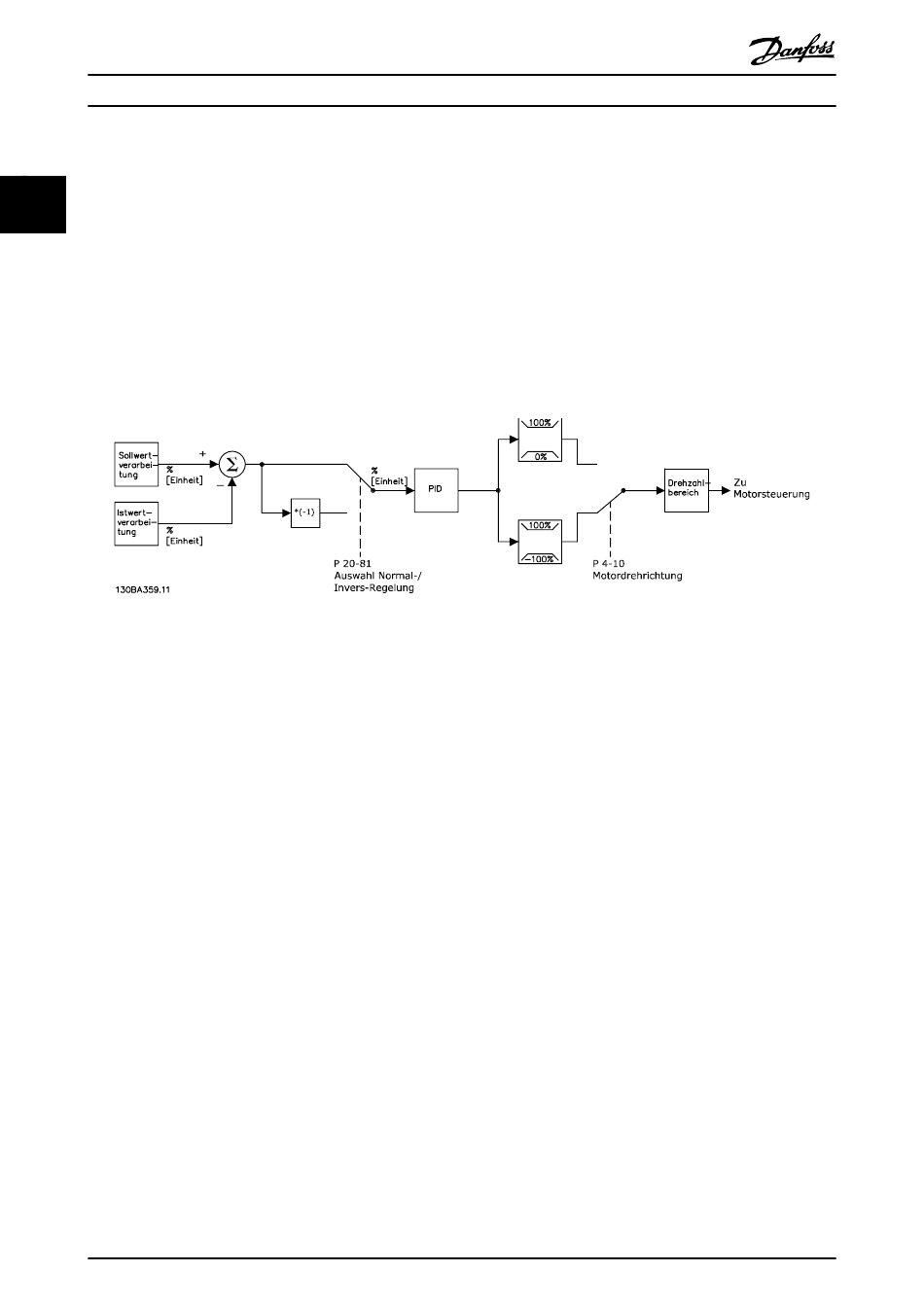

Abbildung 2.24 Blockschaltbild des Reglers
Auch wenn der Regler des Frequenzumrichters oft bereits mit den voreingestellten Werten für zufriedenstellende Leistung
sorgt, kann die Regelung des Systems durch Anpassung einiger Reglerparameter oft noch verbessert werden. Es ist auch
möglich, die PI-Konstanten automatisch anzupassen.
®
