Anwendungsbeispiele
6 Anwendungsbeispiele
6.1.1 Start/Stopp
Klemme 18 = Start/Stopp 5-10 Terminal 18 Digital Input [8]
Start
Klemme 27 = Ohne Funktion 5-12 Terminal 27 Digital Input
[0] Ohne Funktion (Werkseinstellung Motorfreilauf invers)
5-10 Terminal 18 Digital Input = Start (Standard)
5-12 Terminal 27 Digital Input = Motorfreilauf
invers (Werkseinstellung)

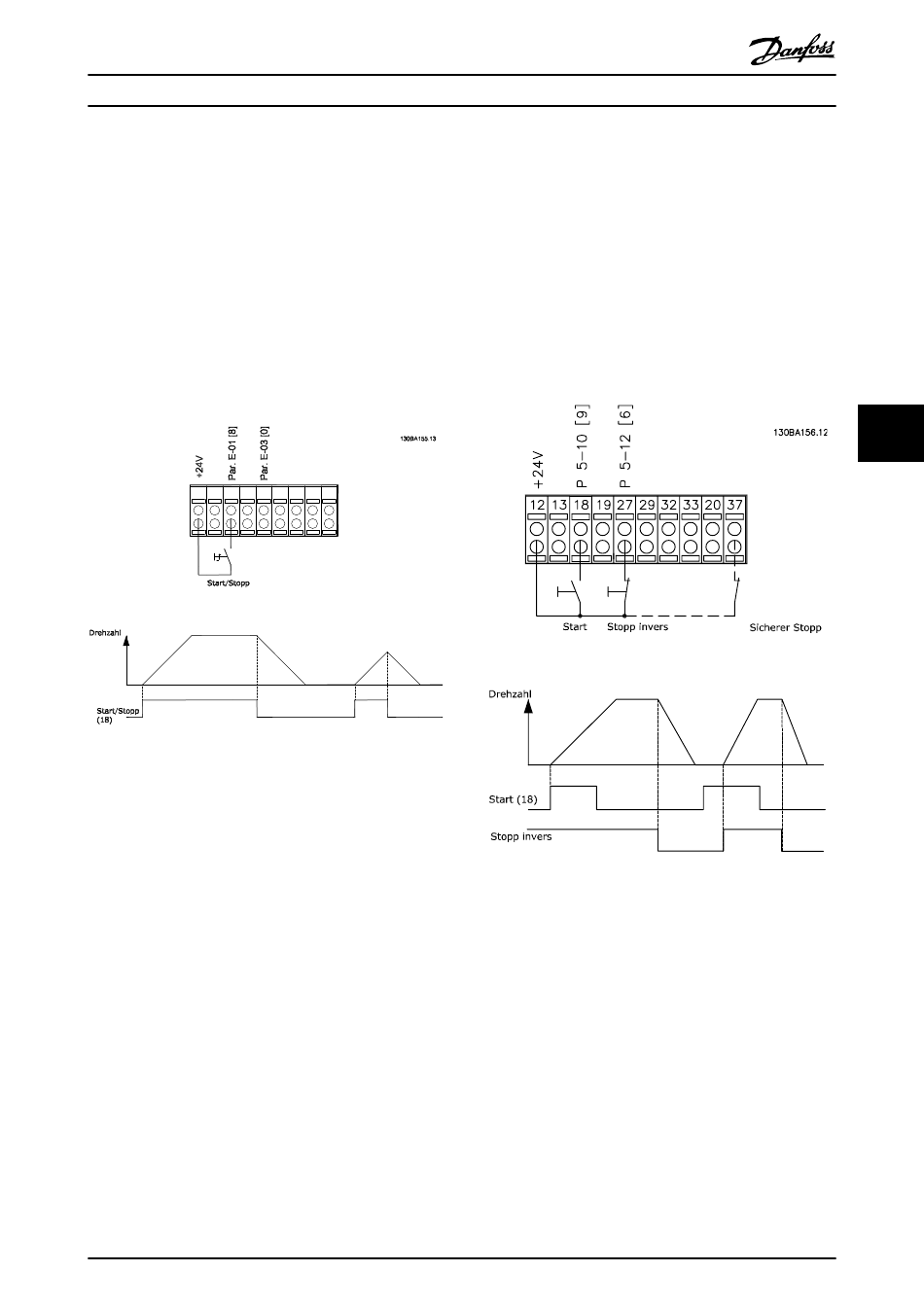

Abbildung 6.1 Klemme 37: Nur mit Funktion „Sicherer Stopp"
verfügbar
®
VLT HVAC Drive Projektierungshandbuch
®
MG11BB03 - VLT ist eine eingetragene Marke von Danfoss.
6.1.2 Puls-Start/-Stopp
Klemme 18 = Start/Stopp 5-10 Terminal 18 Digital Input [9]
Puls-Start
Klemme 27 = Stopp 5-12 Terminal 27 Digital Input [6] Stopp
invers
5-10 Terminal 18 Digital Input = Puls-Start
5-12 Terminal 27 Digital Input = Stopp invers
Abbildung 6.2 Klemme 37: Nur verfügbar mit Sicherer Stopp-
Funktion
