Einführung zum VLT® HVAC Dr...
2 2

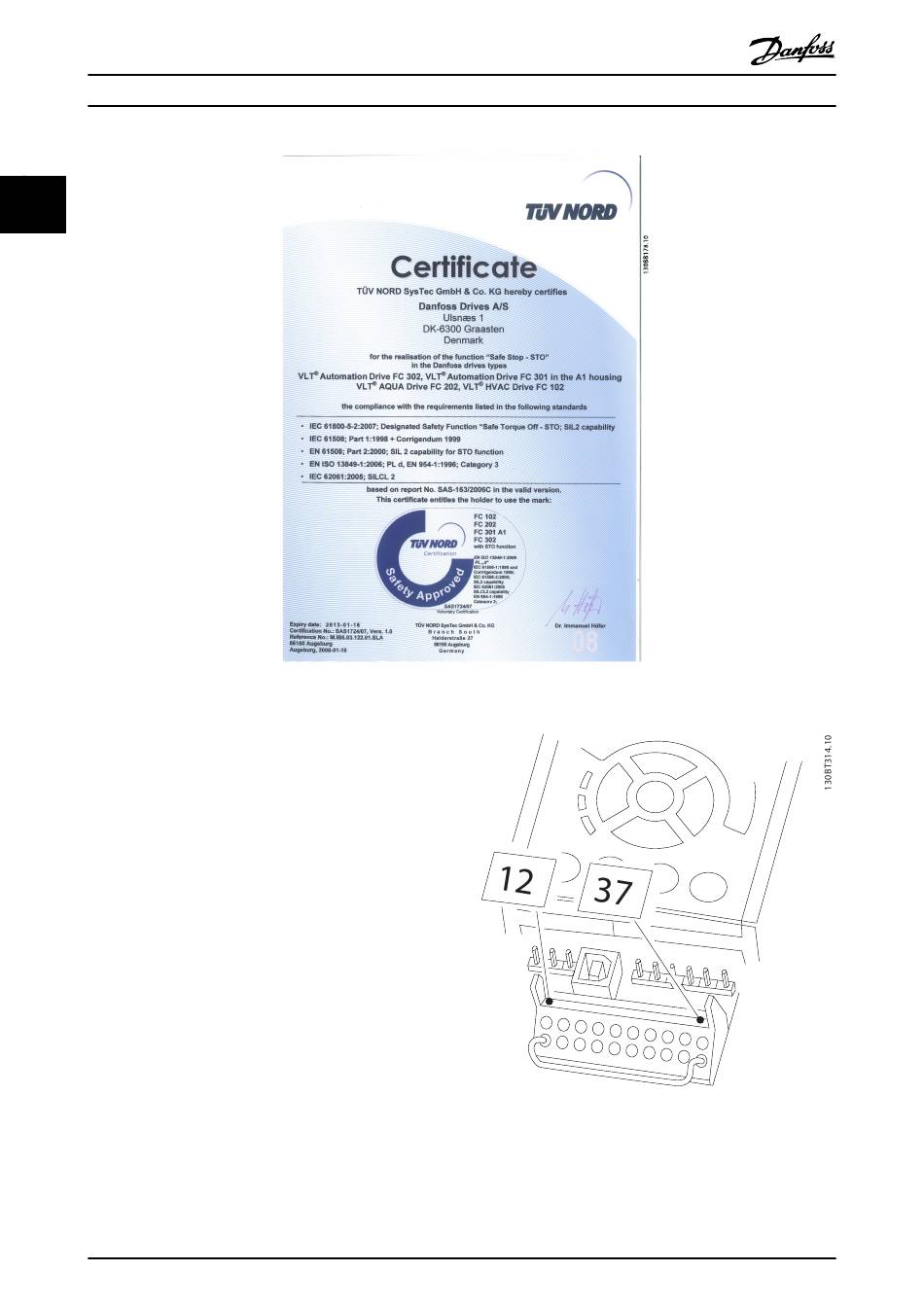

Abbildung 2.3
2.6.2 Sicheren Stopp installieren
Die Installation der Stoppkategorie 0 (EN 60204) gemäß
Sicherheitskategorie 3 (EN 954-1) ist folgendermaßen
auszuführen:
1. Entfernen Sie die Kabelbrücke zwischen Klemme
37 und 24 V DC. Alleiniges Durchschneiden oder
Unterbrechen des Kabels reicht nicht aus. Es muss
vollständig entfernt werden, um Fehlkontak-
tierung zu vermeiden. Siehe Kabelbrücke unter
Abbildung 2.4.
2. Schließen Sie Klemme 37 mit einem gegen
Kurzschluss geschützten Kabel über einen Sicher-
heitsbaustein gemäß EN 954-1 Kategorie 3 an die
24-V-DC-Versorgung an. Sind die Sicherheitsvor-
richtung und der Frequenzumrichter im selben
Schaltschrank untergebracht, darf auch ein
normales Kabel benutzt werden.
16
®
VLT HVAC Drive Projektierungshandbuch
Abbildung 2.4 Kabelbrücke zwischen Klemme 37 und 24 V DC
Abbildung 2.5 zeigt eine Anwendung mit Stoppkategorie 0
(EN 60204-1) gemäß Sicherheitskategorie 3 nach EN 954-1.
Klemme 37 wird über einen Sicherheitsbaustein geschaltet,
®
