NETZ
2 2

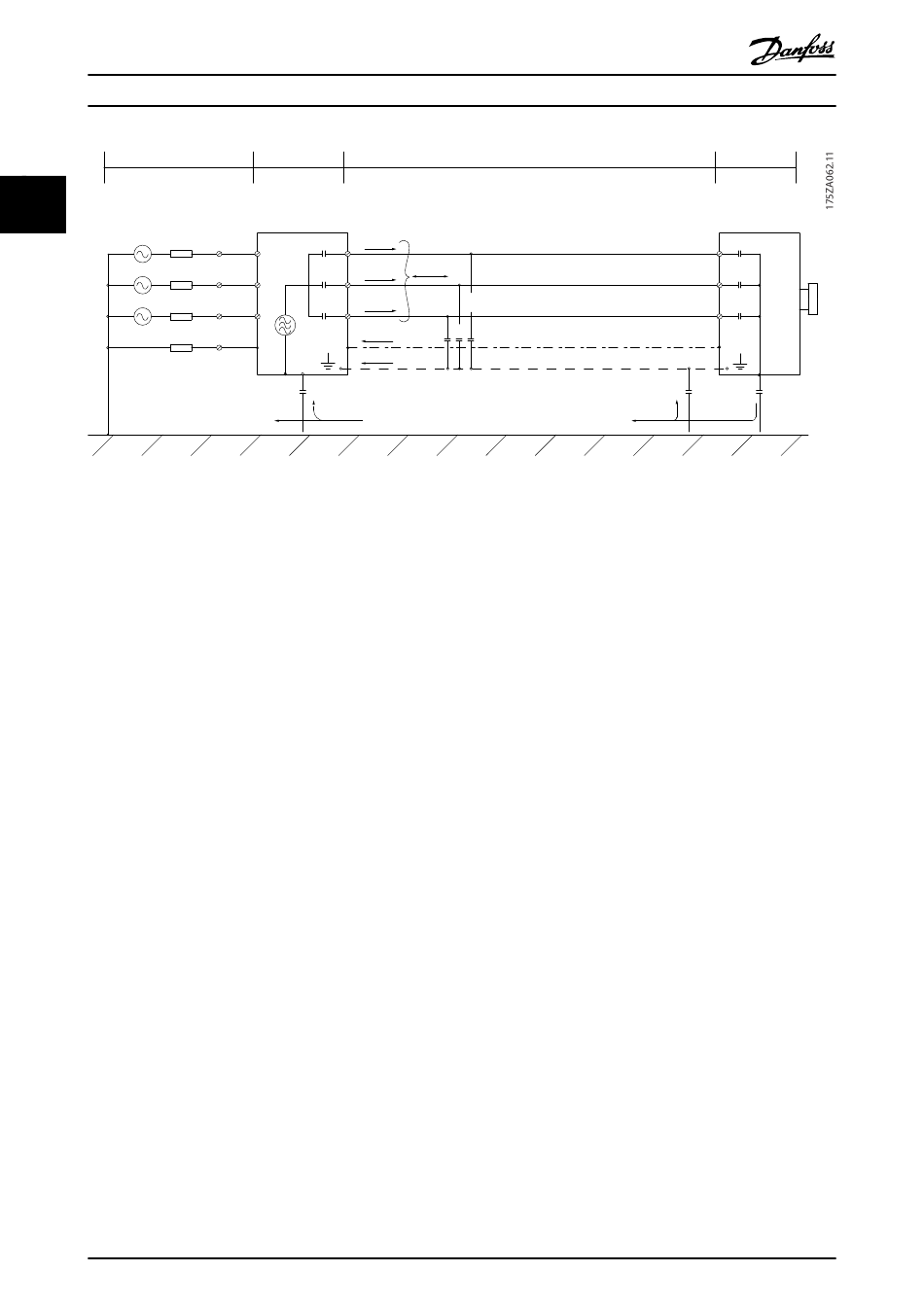

Abbildung 2.30 Situationen, in denen Ableitströme erzeugt werden
Wenn die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist, muss diese
Montageplatte aus Metall gefertigt sein, da die Ableitströme zum Gerät zurückgeführt werden. Außerdem muss stets ein
guter elektrischer Kontakt von der Montageplatte durch die Montageschrauben zur Masse des Frequenzumrichters gewähr-
leistet sein.
Bei Verwendung nicht abgeschirmter Kabel sind bestimmte Anforderungen im Hinblick auf die Störaussendung nicht erfüllt.
Es müssen gegebenenfalls zusätzliche EMV-Maßnahmen vorgesehen werden. Die Anforderungen im Hinblick auf die Störfes-
tigkeit sind jedoch erfüllt.
Um das Störniveau des gesamten Systems (Frequenzumrichter + Anlage) weitestgehend zu reduzieren, ist es wichtig, Motor-
und Bremskabel so kurz wie möglich zu halten. Verlegen Sie Kabel mit empfindlichem Signalpegel (Steuer- und Buskabel)
nicht gemeinsam mit Motor- und Bremskabeln. Funkstörungen über 50 MHz (Luftstrahlung) werden insbesondere von der
Regelelektronik erzeugt. Weitere Informationen zu EMV finden Sie unter .
42
FREQUENZ-
UMRICHTER
C S
z
L1
U
z
L2
V
z L3
W
z PE PE
PE
C S
I 4
MG11BB03 - VLT
®
VLT HVAC Drive Projektierungshandbuch
GESCHIRMTES MOTORKABEL
I 1
I 2
C S
I 3
Erde
®
ist eine eingetragene Marke von Danfoss.
Erdleitung
Abschirmung
C S
I 4
MOTOR
C S
C S
