Anschluss

4.1.

Anschluss Baudisch.IP-VideoDoorStation Plus

Anschlussmöglichkeit 1
Ein 24VDC Netzteil (24VDC, 1A gesichert) an 0V und +UB der Klemme X3 (siehe
•
Kapitel 10.5) anschließen
Das SIP-Modul über ein Netzwerkkabel an X1 (siehe Kapitel 10.5) mit dem Switch ohne
•
PoE verbinden
Anschlussmöglichkeit 2
Ein 48VDC Netzteil (48VDC, 1A gesichert) an einen PoE-Injektor anschließen und mit
•
dem Netzwerkkabel verbinden. Den PoE-Injektor mit dem Switch ohne PoE verbinden
Das SIP-Modul über ein Netzwerkkabel an X1 (siehe Kaptiel 10.5) mit dem PoE-Injektor
•
verbinden
Anschlussmöglichkeit 3
Das SIP-Modul über ein Ethernetkabel an X1 (siehe Kapitel 10.5) mit dem PoE-Switch
•
(Power over Ether Switch) verbinden
20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc

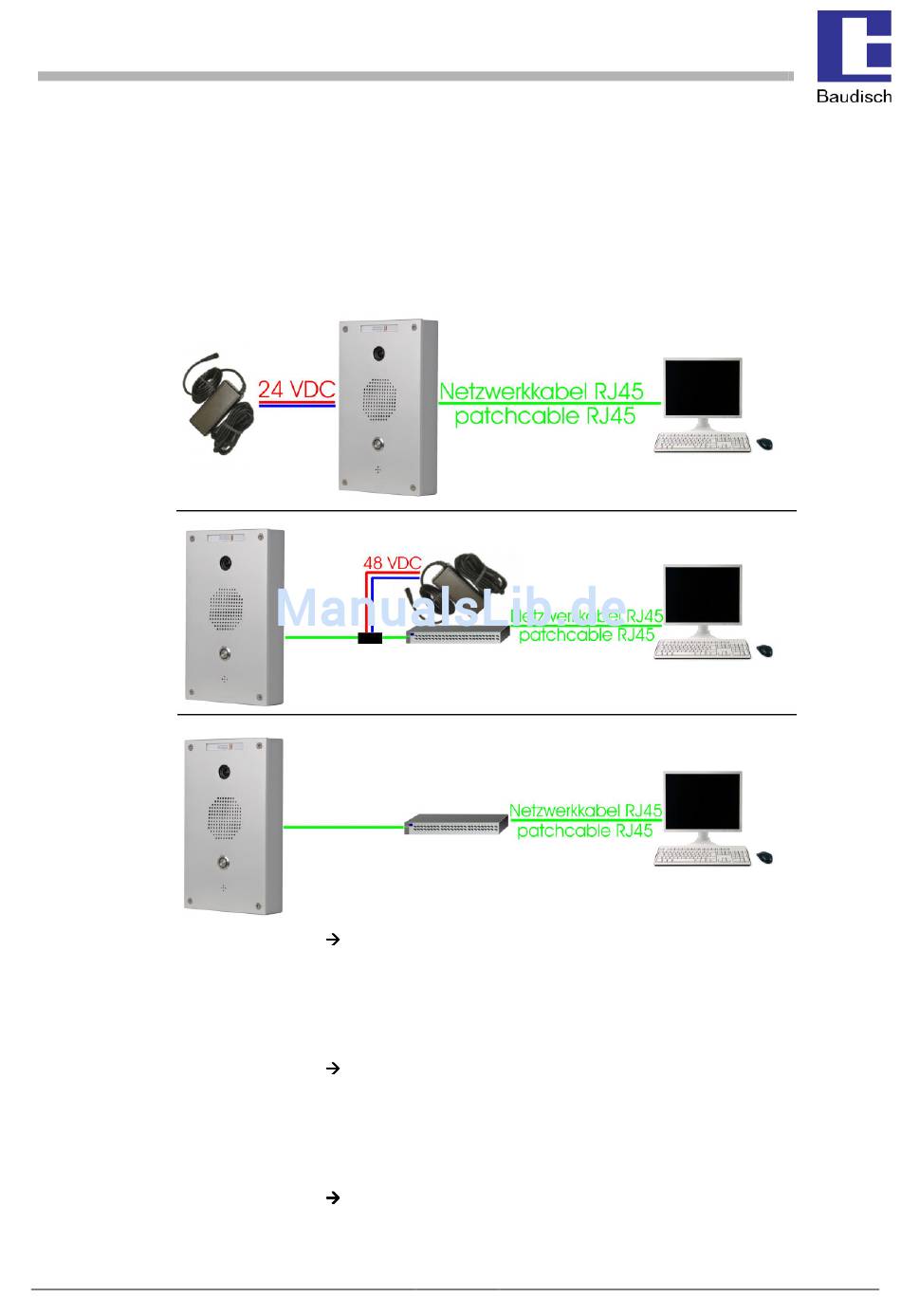

Switch ohne PoE + externes Netzteil
