Gebrauch auf. • Wir empfehlen die Stromversorgung über Power over Ethernet (PoE). Falls erforderlich, nutzen Sie für die Stromversorgung über 24 V DC ausschließlich ein von Baudisch freigegebenes Gleichspannungsnetzteil. Die Verwendung anderer Netzteile könnte das Produkt beschädigen oder zerstören.
Seite 7
Ziehen Sie die Befestigungsmuttern an den Frontplatten nicht zu fest an, da dies zu • Verformungen der Frontplatten führen kann. Maximaler Drehmoment 0,4 Nm. 7 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)

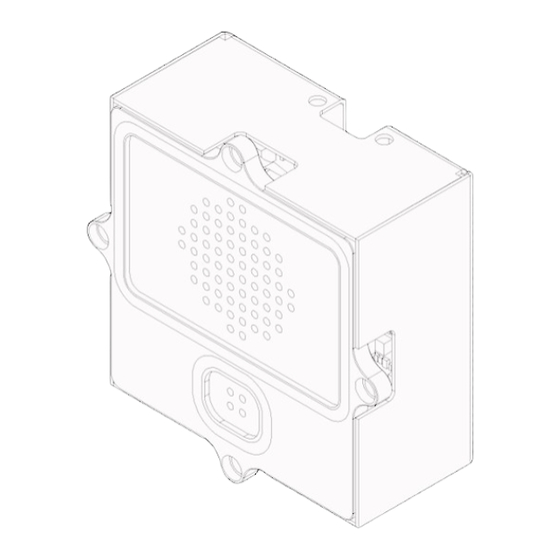

(PoE nach IEEE 802.3af) oder einem 24 V Gleichspannungsnetzteil betrieben und als Standard VoIP-Endgerät verwendet. Es wird an einem Baudisch Auf-/Unterputzkasten, einer CompleteSteel Sprechstelle, einer ComStele, einer Briefkastenkonstruktion oder einer Kundenspezifischen Frontplatte eingesetzt. Jede hiervon abweichende Nutzung gilt als nicht bestimmungsgemäß.
Sammelstellen erhalten Sie bei Ihrer Stadt- /Gemeindeverwaltung, Ihrem Müllentsorgungsdienst, Ihrem Fachhändler oder wenden Sie sich an den Hersteller. 9 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Die Sprechverbindung erfolgt per Voice over IP (VoIP) über Ethernet-LAN. Entweder direkt zu einem SIP-fähigen Telefon, über eine SIP-fähige Telefonanlage oder per Internet über einen SIP-Provider. Vorrang der Sprache von der Gegenstelle (ECO / MAXI), somit ist auch bei starker • Geräuschentwicklung im Umfeld der Sprechstelle eine Verständigung möglich.
Matrixmodulen bis zu 76 Ruftasten angeschlossen werden. Über das Displaymodul und die Tastaturmodule können alle 116 Telefonbucheinträge mit Hilfe der Kurzwahl-Taste angewählt werden. Die PLUS Version enthält gegenüber der MAXI und ECO Variante einen Audio- DSP zur Echounterdrückung. 2.2.
Protokoll zur Datenübertragung in IP- Statusmeldungen über UDP. Netzwerken. Ebenso kann es per UDP-Befehl ferngesteuert werden. 13 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Montieren Sie den Sabotagekontakt im Unterputzkasten bevor Sie diesen in die Wand einsetzen. Abbildung 4: Montage Sabokontakt AP 16 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Sabotagekontakt im Unterputzkasten bevor Sie diesen in die Wand einsetzen. Abbildung 5: Montage Sabokontakt UP 17 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Ziehen Sie die Sicherungsmuttern nur leicht (Drehmoment 0,4 Nm) mit dem Ring- Maulschlüssel an. Bei zu festem Anziehen kann die Frontplatte beschädigt werden. 18 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Ziehen Sie die Sicherungsmuttern nur leicht (Drehmoment 0,4 Nm) mit dem Ring- Maulschlüssel an. Bei zu festem Anziehen kann die Frontplatte beschädigt werden. 19 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Drehen Sie die Sechskantmuttern auf die Gewindebolzen und ziehen Sie diese mit dem Ring- Maulschlüssel vorsichtig fest. Die zulässige Stärke der Fassadenfront beträgt 1,5 bis 4 mm. 20 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Setzen Sie den Montagerahmen auf die Gewindebolzen in den Ausschnitt Ihrer Fassadenfront. Legen Sie die Unterlegscheiben über die Gewindebolzen. 21 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 22
Ziehen Sie die Sicherungsmuttern nur leicht (Drehmoment 0,4 Nm) mit dem Maulschlüssel an. Bei zu festem Anziehen kann die Frontplatte beschädigt werden. 22 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Signalisiert, dass die Versorgungsspannungen vorhanden sind. Status LED-Power over Ethernet Signalisiert die Spannungsversorgung über Power over Ethernet. 24 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
SIP-TÜRMODUL MAXI | ECO | PLUS Anschlussbeschreibung Die CP-CAM-Steel wird über ein herkömmliches Netzwerkkabel mit dem SIP-Türmodul MAXI oder PLUS über den Anschluss X2 direkt verbunden. Detailliertere Informationen zur Anschlussbelegung finden Sie im Produkthandbuch der CP-CAM-Steel. 4.8.2. Zentralruf-/Notrufmodul - / N...
Dioden-Matrixmodul IODEN ATRIXMODUL RODUKTVARIANTEN Dioden-Matrixmodul Art.-Nr. 33-1127 Das Dioden-Matrixmodul kann nur an ein SIP-Türmodul MAXI oder PLUS angeschlossen • werden. Verbinden Sie das im Lieferumfang des Dioden-Matrixmoduls befindliche • Flachbandkabel mit dem Anschluss X5 und dem Erweiterungsanschluss X5 des SIP- Türmoduls MAXI oder PLUS.
Seite 36
Anzahl auf vier Matrixmodule. Die Jumperkonfiguration X7.1-2 steht dann nicht zur Verfügung. 36 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Art.-Nr. 33-1198 Direkter Anschluss an ein SIP-Türmodul MAXI / PLUS Abbildung 21: Anschlussschema Direktwahlmodul-16T Das SIP-Direktwahlmodul-16T kann nur an ein SIP-Türmodul MAXI oder PLUS angeschlossen werden. Verbinden Sie das im Lieferumfang des SIP-Direktwahlmoduls-16T befindliche Flachbandkabel mit dem Erweiterungsanschluss X5 des SIP-Türmoduls MAXI oder PLUS.
Art.-Nr. 33-1200 SIP-Display32-Einbausatz Art.-Nr. 33-1259 Abbildung 23: Anschlussschema Displaymodul32 Das SIP-Displaymodul32 kann nur an ein SIP-Türmodul MAXI oder PLUS angeschlossen werden. Verbinden Sie das im Lieferumfang des SIP-Displaymodul32 befindliche Flachbandkabel mit dem Erweiterungsanschluss X5 des SIP-Türmoduls MAXI oder PLUS. Eine detaillierte Schritt für Schritt Anleitung zur Konfiguration finden Sie im Handbuch des SIP- Displaymoduls32.l...
RODUKTVARIANTEN ASB_8Out_8InSPS_IP Art.-Nr. 36-0221A Der Anschaltbaustein kann nur mit einem SIP-Türmodul MAXI oder PLUS mit DSP-Firmware Version 8.0 oder neuer betrieben werden. Platzieren Sie den Anschaltbaustein z. B. im Stromverteiler und verbinden Sie seine Anschlüsse + und – mit einem 24 V DC Netzteil. Verbinden Sie seinen Ethernetanschluss mit Ihrem Ethernetswitch und achten Sie darauf, dass sich ASB und SIP-Türmodul im selben IP-...
Beachten Sie dabei die Standard IP-Adressen der Sprechstelle und Kamera. Abbildung 24: Erweiterte TCP/IP-Einstellungen 40 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Gateway: (IP-Adresse des IP-Gateway, meist der Router). Bestätigen Sie Ihre Eingaben mit „Speichern“ (das Modul startet neu). • 41 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Wählen Sie die gewünschte Option aus und loggen Sie sich mit dem werkseitig eingestellten Passwort 1234 ein. 42 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Sie können wahlweise eine reguläre Rufnummer angeben oder die IP-Adresse des Rufziels, um ohne SIP-Registrierung zu arbeiten. DTMF 44 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Signalisieren mit Annahme durch eine Ruftaste. Die Zusatzoption „Pieps“ sorgt dafür, dass die Gesprächspartner nach dem Aufbau der Audioverbindung einen Signalton hören. 45 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Sie können einen beliebigen Ruftaster als Lichttaster definieren, um das Relais mit der Funktion Licht zu schalten (siehe Kapitel 7.21.). Ist am SIP-Türmodul MAXI / PLUS eine CP-CAM-Steel angeschlossen, ist es möglich den Bildzugriff lediglich im Gesprächszustand freizugeben „Funktion Bildzugriff über CAM I/O 1 im Webinterface der CP-CAM“ (siehe Kapitel 7.19 Gruppen-ID Mit dieser Einstellung ist es möglich, mehrere Rufziele einer Gruppe zuzuordnen.
Seite 47
über den SIP-Remote Client oder per UDP-Call Request angewählt werden. Der Erweiterungsanschluss X5 für das Direktwahlmodul-16T, Displaymodul32 und Dioden-Matrixmodul ist nur beim SIP-Türmodul MAXI / PLUS verfügbar. Soll ein Tastenmodul-1T - 4T zusätzlich zu Dioden-Matrixmodulen verwendet werden, reduziert sich die maximale Anzahl auf vier Matrixmodule. Die Jumperkonfiguration X7.1-2 steht dann nicht zur Verfügung.
MAXI | ECO | PLUS 6.2.4. Relais Abbildung 29: Quickstart – Relaiseinstellung Funktion von Relais 1/Relais 2 (Relais 2 nur bei MAXI / PLUS) Die auf dem Modul befindlichen Relais können auf verschiedene Art und Weise ausgelöst werden und somit verschiedene Schaltvorgänge übernehmen. Ferngesteuert Dem Relais ist damit keine automatische Funktion zugewiesen und es kann ohne Beeinflussung durch interne Steuervorgänge per UDP ferngesteuert werden.
Seite 49
Zustand erkannt wurde. Bei der Fernsteuerung ist die in der UDP-Message übertragene Einschaltdauer relevant. Türöffnersignalisierung 49 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Geben Sie hier einen gewünschten Gerätenamen der Sprechstelle an, der an die Gegenstelle übermittelt werden soll. 6.2.5. Netzwerk Abbildung 31: Quickstart – Netzwerk 51 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 52
übernommen, welches hier ausgeblendet ist. Sind für beide Felder unterschiedliche Angaben erforderlich, können Sie dies in der Experten- Konfiguration vornehmen. 52 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Rückschaltverzögerung nach Unterschreitung der Umschaltschwelle. Gegenstelle spricht: Lautsprecherpegel Lautsprecherpegel, wenn die Umschaltung aktiv ist. 53 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Hier können Sie die Gesprächszeitbegrenzung festlegen. Nach Ablauf dieser Zeit erfolgt eine Zwangstrennung der Verbindung. 54 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 55
SIP-Provider bzw. einem SIP-Server eingestellt werden. Wird der Anruf nicht entgegengenommen, wird der Anwahlversuch abgebrochen. 55 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Wenn die IP-Adresse manuell geändert wurde, werden Sie automatisch auf die neue Adresse umgeleitet. 56 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Ist dieses Feld leer, wird das Rufziel deaktiviert und kann nicht verwendet werden. Nummer Geben Sie die Rufnummer des Rufziel‘s an. 57 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Sie können einen beliebigen Ruftaster als Lichttaster definieren, um das Relais mit der Funktion Licht zu schalten (siehe Kapitel 7.21.). Ist am SIP-Türmodul MAXI / PLUS eine CP-CAM-Steel angeschlossen, ist es möglich den Bildzugriff lediglich im Gesprächszustand freizugeben „Funktion Bildzugriff über CAM I/O 1 im Webinterface der CP-CAM“ (siehe Kapitel 7.19 Gruppen-ID Mit dieser Einstellung ist es möglich, mehrere Rufziele einer Gruppe zuzuordnen.
Jumperkonfiguration X7.1-2 zur Verfügung. 6.3.4. Relais Abbildung 37: Experten-Konfiguration – Relais Funktion von Relais 1/Relais 2 (Relais 2 nur bei MAXI / PLUS) Die auf dem Modul befindlichen Relais können auf verschiedene Art und Weise ausgelöst werden und somit verschiedene Schaltvorgänge übernehmen. Ferngesteuert...
Seite 61
Je nach zugewiesener Funktion, ist die Einstellung entweder eine Einschaltdauer (Türöffner) oder eine Ausschaltverzögerung (Licht/Kamera). Bei der Störmeldefunktion wird sofort 61 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 62
Für den Fall, dass für beide Relais die Funktion DTMF ausgewählt ist, können Sie hier definieren, bei welchem Relais eine akustische Signalisierung ausgelöst wird. 62 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Verbindungen (IP zu IP) möglich. Eine Verbindung über Rufnummern ist nicht möglich. 63 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 64
Geben Sie hier einen Klarnamen der Sprechstelle an, welcher zur Gegenstelle übermittelt werden soll. 64 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 66
Teilnehmeroptionen des Telefonbuches (Rufziele), die sich nicht über dieses zuordnen lassen. Aus diesem Grund fehlt hier die Option „für ausgehende Rufe“. Maximale Gesprächsdauer 66 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 67
Einträge im Telefonbuch bestimmt. Dabei stellt der Index die Reihenfolge dar. Dauer der ID–Ansage Die Dauer des hinterlegten Ansagetextes muss hier eingestellt werden. 67 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 69
Die Einstellungen für „iLBC Frame Größe“ und „Speex Rate“ sollten nur von erfahrenen Systemverwaltern angepasst werden. 69 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 71
“Signaltonlautstärke zur Gegenstelle”: Die Einstellung bestimmt die Lautstärke der Signalisierungstöne, die der Teilnehmer an der Gegenstelle hört (DTMF-Quittung, Quittungsbestätigung, Türöffner- und Fehlerton). 71 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
MAXI | ECO | PLUS 6.3.7.2. SIP-Türmodul PLUS Abbildung 42: Experten-Konfiguration - Audioeinstellungen PLUS 72 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 73
Halb-Duplex-Betrieb zurückgesetzt. Dann ist ein kontinuierliches Sprechen von ca. fünf Sekunden Dauer notwendig, damit wieder in den Voll-Duplex-Modus gewechselt wird! 73 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
SIP-TÜRMODUL MAXI | ECO | PLUS 6.3.8. System Abbildung 43: Experten-Konfiguration - Status/Fernsteuerung 74 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 75
Neustart des SIP-Türmoduls angezeigt wird. Gerätepasswort ändern Hier wird das Zugangspasswort für das Webinterface definiert. 75 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Upload für Setup Daten (Einstellungen) Werkseinstellungen P: Upload von Telefonbuchdaten Die entsprechenden Update-Dateien werden von Baudisch zur Verfügung gestellt oder können für den Klingelton oder die Ansage nach Anleitung selbst generiert werden. Öffnen Sie das Webinterface des SIP-Türmoduls über den Webbrowser per IP-Adresse.
Aktualisierung der Firmware, ohne das Öffnen des Gerätes über das Netzwerk. Warum und wann sollte die AVR-Firmware aktualisiert werden? 77 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Seite 78
Status: „An“. Fernsteuerung: „An“. Bestätigen Sie Ihre Eingaben mit „Speichern“. Das Modul startet neu. 78 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Authentication Code: Diese Einstellung muss mit der Codeeinstellung für den Zentralruf in der Sprechstelle übereinstimmen. Den Button „Open“ betätigen. 79 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Zieladresse der Datenpakete. Hier muss die IP-Adresse des SIP-Türmoduls eingetragen werden, das ferngesteuert bzw. aktualisiert werden soll. 82 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
= Bit 0 ist aktiviert. 0x11 = Bit 4 und Bit 0 ist aktiviert. 84 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Der eigentliche Türöffnungscode muss direkt hinter der Auswahlfolge gesendet werden, da sonst der Auswahlwert durch das Timeout zurückgesetzt wird. 86 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Ansagefunktion für diesen Zweck, die man dafür auch verwenden sollte. 7.16. Optionen für UDP-IO Statusmeldung Parameter: 0x062D 91 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Mit dieser Option ist es möglich einen beliebigen Ruftaster als Lichttaster zu verwenden, um das Relais mit der Funktion Licht zu schalten. Parameter: 0x0638 Optionen für Lichttatser 93 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
Webinterface sowie die Option „Licht An“ beim jeweiligen Telefonbucheintrag bzw. im Bereich Unbekannter Anrufer. 95 / 99 Hardware Versionen: Software Versionen: ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2) / MAXI: V1.6 PLUS: 056000 V8.2 (V3.0 / V 5.2)
