5.

Anschluss

5.1.

Voraussetzungen

Wichtig: Bevor Sie die Loxone Intercom anschließen, prüfen Sie ob die nachfolgenden
Voraussetzungen erfüllt sind. Eine Nichteinhaltung kann zu Funktionsbeeinträchtigungen im
Netzwerk oder der Intercom führen.
Netzwerk:

Für den Betrieb der Sprechstelle muss ein funktionierender Loxone Miniserver im
Netzwerk vorhanden sein.

Die Ethernetleitungen entsprechen dem Standard Cat.5e oder besser.

Der verwendete PoE Switch/Injektor entspricht dem Standard IEEE 802.3af, die PoE
Klasse 0 wird unterstützt, es stehen noch mindestens 10W Leistung zur Verfügung.

Das Netzwerk verwendet IPv4.

Die Loxone Intercom kann mit allen benötigten Gegenstellen eine bidirektionale IP-
Kommunikation durchführen. Der TCP Port 80 (für das HTTP Protokoll), der UDP Port
5060 (für das SIP Protokoll) und die UDP Ports 8112 & 8113 (für Fernsteuerung und
Statusmeldungen) werden durch die Netzwerkinfrastruktur (z.B. Router, Firewalls,
Layer 3 Switche, etc) nicht blockiert.

Die Netzwerkinfrastruktur blockiert keine UDP Broadcasts (sofern mehrere
Gegenstellen die Statusmeldungen des SIP-Türmoduls verarbeiten sollen).
Türsprechstelle:

Eine Ethernetleitung Cat.5e oder besser steht für die Verbindung zum PoE Switch zur
Verfügung.

Wird vom Switch kein PoE Port zur Verfügung gestellt, so kann ein PoE Injektor
verwendet werden (dieser ist im Lieferumfang enthalten)

Eine Überspannungsschutzeinrichtung (geeignet für Power over Ethernet) für die
Ethernet Leitung ist installiert.

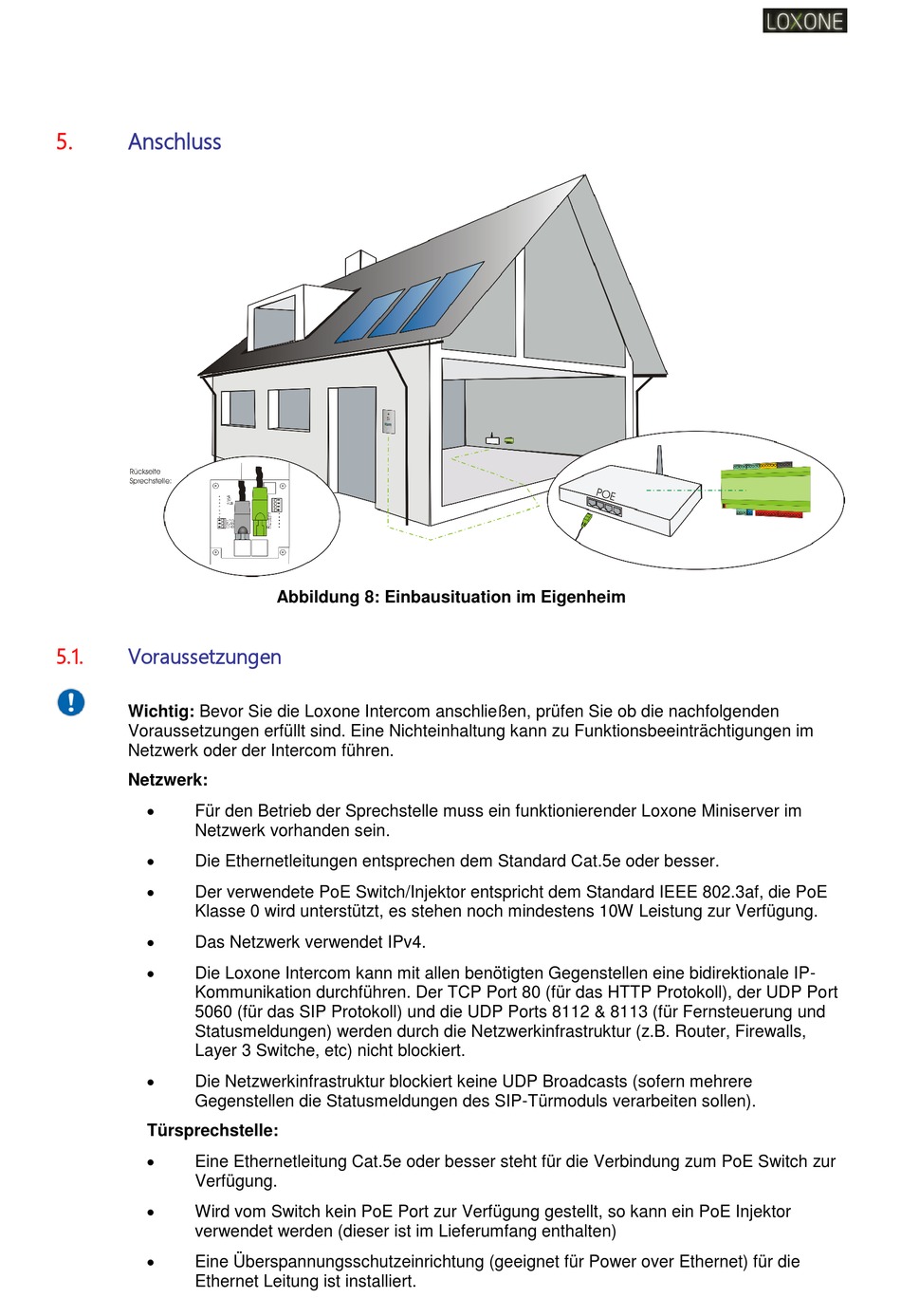

Abbildung 8: Einbausituation im Eigenheim
