Seite 2: Inhaltsverzeichnis
3.1. Allgemein ........................... 12 3.2. Systemüberblick ........................13 3.3. Loxone Intercom Modellvarianten im Vergleich ................ 13 3.4. Loxone Intercom Standard ......................14 3.5. Loxone Intercom XL ........................14 3.6. Optionales Zubehör ........................15 Montage ............................. 16 4.1. Einbauhöhen ..........................16 4.2. - Seite 3 7.1.1. IP-Adresse der Sprechstelle einrichten ..................27 7.1.2. SIP-Account einrichten (optional) ....................28 7.1.3. IP-Adresse des LOXONE Miniserver an Sprechstelle einstellen ..........28 7.2. Kamera-Modul ........................... 29 7.2.1. Videostream abrufen ........................29 7.3. Rufziele einstellen (nur Loxone Intercom XL)................30 7.4.
-
Seite 4: Allgemeine Informationen
Wichtig: Dieses Symbol weist auf mögliche Anwendungsfehler und Umstände hin, die den ordnungsgemäßen Betrieb oder den Funktionsumfang beeinträchtigen können. 2.2. Allgemeine Angaben Hersteller Baudisch Electronic GmbH Im Gewerbegebiet 19 73116 Wäschenbeueren GERMANY Vertrieb, Ersatzteile, Reparatur und Support Loxone Basecamp, Kollerschlag... -
Seite 5: Sicherheitshinweise
Wir empfehlen bevorzugt die Stromversorgung über Power over Ethernet (PoE). Falls erforderlich nutzen Sie für die Stromversorgung über 24V DC ausschließlich ein von Baudisch Electronic freigegebenes Gleichspannungsnetzteil. Die Verwendung anderer Netzteile könnte das Loxone Intercom beschädigen oder zerstören. ... - Seite 6 Warnung: Überspannungen können zu einem lebensgefährlichen elektrischen Schlag führen und das Loxone Intercom beschädigen oder zerstören. Vermeiden Sie sämtliche Arbeiten am Loxone Intercom während eines Gewitters, da es zu einem Blitzschlag ins öffentliche Stromnetz kommen kann. Installieren Sie einen Überspannungsschutz für Ethernet und Stromversorgung. Warnung: Hörer und externe Zusatzlautsprecher, sowie Austauschteile welche nicht zugelassen sind, sowie fehlerhafte Audiokonfigurationen können Gehörschäden verursachen oder die Sprachverbindung stören.
-
Seite 7: Richtlinien Und Normen
2.4. Richtlinien und Normen Die Loxone Intercom ist CE-geprüft und entspricht den folgenden Richtlinien und Normen: Richtlinie 2014/30/EU EMV-Richtlinie Funkstörungen industrielle, wissenschaftliche und DIN EN 55011:2011-04 medizinische Geräte DIN EN 55022:2011-12 Einrichtungen der Informationstechnik: Funkstöreigenschaften DIN EN 61000-6-2:2011-06 Störfestigkeit für Industriebereiche Störaussendung für Wohnbereich, Geschäfts und DIN EN 61000-6-3:2012-11 Gewerbebereiche sowie Kleinbetriebe... -
Seite 8: Über Diese Bedienungsanleitung
Aufputzkasten oder Unterputzkasten eingesetzt. Jede hiervon abweichende Nutzung gilt als nicht bestimmungsgemäß. 2.8. Lieferumfang Loxone Intercom Standard ( XL ) RJ45 Energie-Injektor (48V) Kurzanleitung Wichtig: Die Loxone Intercom hat bei der Lieferung ab Werk unter Umständen nicht die aktuellste Firmware oder die aktuellsten Werkseinstellungen. -
Seite 9: Technische Daten
2.9. Technische Daten Betriebsspannung Power over Ethernet (PoE) nach IEEE 802.3af, Klasse 0 Leerlauf: ca. 2,2W Leistungsaufnahme Sprachübertragung: ca. 4W Ethernet In 8P8C (RJ45), 10Base-T / 100Base-TX, PoE Steckschraubklemmen EasyLan (24V, BUS, GND) (nur XL) Display 4-Zeilig (nur XL) 8 Ohm, ... -
Seite 10: Ports
Geräte. Hierdurch wird ermöglicht Netzwerkgeräte 192.168.1.98 ohne manuelle Konfiguration CAM-Modul: einzubinden. 192.168.1.99 EasyLan ist ein Datenprotokoll von Baudisch Das EasyLan Interface steht EasyLAN zur gesicherten zur Verfügung. Kommunikation zwischen Teilnehmern. HTTP ist ein Protokoll für die Übertragung von Daten in... - Seite 11 Netzwerkprotokoll Beschreibung Bemerkungen Das Loxone Intercom verfügt NTP ist ein Protokoll zur über einen NTP Client. Synchronisierung von Datum Network Time Protocol (NTP) Dieser wird für und Uhrzeit über IP- Supportzwecke in den Log- Netzwerke. Meldungen verwendet. RTP ist ein Protokoll um Real-Time Transport Protocol Echtzeitdaten wie Sprache (RTP)
-
Seite 12: Produktbeschreibung
Die Stromversorgung erfolgt über das LAN (PoE). Es ist eine kostengünstige Variante Loxone Intercom Standard erhältlich, welche über 1 Klingeltaster verfügt. Integrierter Audio DSP zur Echounterdrückung Das Modell Loxone Intercom XL verfügt gegenüber der Standard Variante zusätzlich über ein Displaymodul. -
Seite 13: Systemüberblick
3.2. Systemüberblick Abbildung 1: Systemübersicht - Loxone Intercom Sprechstelle betreiben Für den Betrieb der Sprechstelle ist zusätzlich ein Hub oder Switch mit Stromversorgung über Ethernet (PoE) oder die Verwendung eines PoE-Injektors notwendig. Zusätzlich muss ein funktionsfähiger Loxone Miniserver vorhanden sein. In der Peripherie des Loxone Miniservers können weiterhin jegliche von Loxone zugelassenen Erweiterungen und Module angebracht werden. -

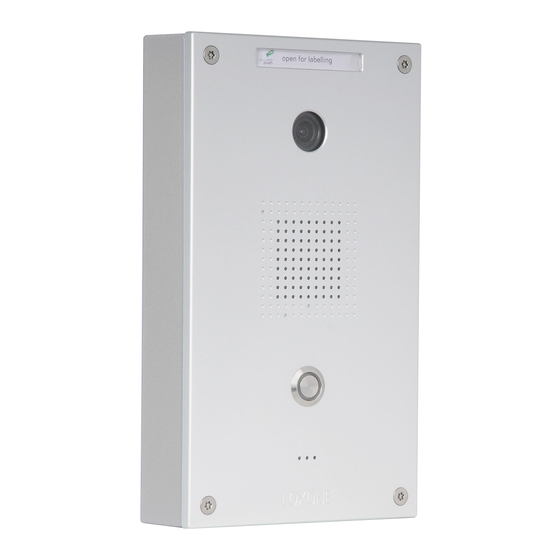

Seite 14: Loxone Intercom Standard
3.4. Loxone Intercom Standard Artikelnummer Name / Beschreibung 2000093 Loxone Intercom SIP-Video Loxone Intercom Standard Complete functional unit with Komplettgerät mit Frontplatte aus front panel, switch, IP camera. Aluminium, mit Switch, IP-Kamera.. 3.5. Loxone Intercom XL Artikelnummer Name / Beschreibung 200273 –... -
Seite 15: Optionales Zubehör
3.6. Optionales Zubehör Artikelnummer Name / Beschreibung 200094 Intercom Flush-Mount Box Unterputzkasten (W x L x D) 138 x 248 x 41mm (BxHxT) 138 x 248 x 41mm 200095 Intercom Surface-Mount Box Aufputzkasten (W x L x D) 150 x 260 x 41mm (BxHxT) 150 x 260 x 41mm... -
Seite 16: Montage
Montage 4.1. Einbauhöhen Abbildung 2: Einbauhöhen Loxone Intercom Standard - XL 4.2. Bedienabstand Abbildung 3: Bedienabstand... -
Seite 17: Montage Unterputzkasten
4.3. Montage Unterputzkasten Beachten Sie bei der Montage des Unterputzkastens die Bohrschablone für die Wand- Bearbeitung. Bei Stemmarbeiten empfehlen wir eine Ausspartiefe von 45mm. Abbildung 4: Bohrschablone Unterputzkasten 4.3.1. Einbringen und Abdichten Beim Einbringen des Unterputzkastens ist darauf zu achten, dass dieser so auf der Fassade aufliegt, dass eine plane Montage der Sprechstelle möglich ist. - Seite 18 Abbildung 5: Einbauhinweis Unterputzkasten Achten Sie bei der Montage des Unterputzkastens zwingend darauf, dass bei korrektem Einbau des Unterputzkastens die Blechvorderseite auf der Fassade aufliegt. Bei einem falschen Einbau ist die Blechvorderseite bündig zur Putzkante in die Fassade eingelassen. Falscher Einbau des Unterputzkastens führt bei der Montage der Sprechstellenfront zur Undichtigkeit, da es durch Anziehen der Fronplattenschrauben nicht mehr möglich ist die Moosgummidichtung fest einzupressen.
-
Seite 19: Montage Sprechstelle
4.4. Montage Sprechstelle Sie benötigen: 4 x Sechsrund (TORX) M5 x 16 Senkkopfschraube mit Sicherungsstift 1 x Schraubendreher TX25 Sechsrund (TORX) für Innen-TORX-Schrauben mit Sicherungsstift 1 x Sprechstelle Abbildung 6: Übersicht Montage Setzen Sie die Sprechstelle in den Unterputzkasten ein und verbinden Sie das PoE-Kabel. Setzen Sie anschließend die Senkkopfschrauben mit Torx-Aufnahme und Sicherungsstift im Uhrzeigersinn in die vorgesehenen Senkbohrungen der Frontplatte ein und ziehen Sie diese vorsichtig fest. -
Seite 20: Demontage
4.4.1. Demontage Zur Demontage der Loxone Intercom Sprechstelle entfernen Sie die vier M5 TORX-Schauben mit Sicherungsstift der Frontplatte mit einem TORX TX25 Schraubendreher. Anschließend könne Sie das PoE Versorgungskabel ausstecken und die Sprechstelle abnehmen... -
Seite 21: Anschluss
Anschluss Abbildung 8: Einbausituation im Eigenheim 5.1. Voraussetzungen Wichtig: Bevor Sie die Loxone Intercom anschließen, prüfen Sie ob die nachfolgenden Voraussetzungen erfüllt sind. Eine Nichteinhaltung kann zu Funktionsbeeinträchtigungen im Netzwerk oder der Intercom führen. Netzwerk: Für den Betrieb der Sprechstelle muss ein funktionierender Loxone Miniserver im Netzwerk vorhanden sein. -
Seite 22: Übersicht
Eine passende externe Spannungsversorgung für den Betrieb eines Türöffners steht zur Verfügung. Sofern gewünscht: Account und Anmeldedaten auf der IP Telefonanlage SIP User ID SIP Authentifizierungs-ID & SIP Authentifizierungs-PIN IP / URI des SIP Registrars ... - Seite 23 Status LED Boardspannung ok (PWR) Signalisiert, dass die Versorgungsspannungen vorhanden sind. Status LED Power over Ethernet (PoE) Signalisiert die Spannungsversorgung über Power over Ethernet. Abbildung 10: Resetschalter duf dem SIP-Modul Resetschalter Setzt das SIP-Modul der Sprechstelle während des Startvorgangs auf Werkseinstellungen zurück.
-
Seite 24: Anzeigen
5.3. Anzeigen 5.3.1. Verbindungen und Betriebszustände LED2 LED1 Beschreibung Wenn das Gerät mit Spannung versorgt wird, dann befindet es sich im Ruhezustand und die Verbindung mit dem SIP-Server ist hergestellt. Wenn das Gerät mit Spannung versorgt wird, dann befindet es sich im Ruhezustand und die Verbindung mit dem SIP-Server wurde noch nicht hergestellt, oder kann nicht hergestellt werden. -
Seite 25: Inbetriebnahme Und Quickstart Konfiguration
Inbetriebnahme und Quickstart Konfiguration 6.1. Service PC vorbereiten Damit die Loxone Intercom nach dem Einbau angesprochen werden kann, muss diesem eine IP-Adresse im Adressbereich ihres Netzwerks zugeteilt werden. Über einen direkt mit der Sprechstelle verbunden PC/Laptop kann diese Einstellung vorgenommen werden. Eine andere Möglichkeit ohne externe Versorgung wäre, die Loxone Intercom direkt über einen PoE- Switch/Injektor mit einem PC/ Laptop zu verbinden. -
Seite 26: Stromversorgung
6.2. Stromversorgung Verbinden Sie die Loxone Intercom mit einem Ethernet 10/100 LAN. Power over Ethernet (PoE) PoE Switch Das Loxone Intercom wird an einem Netzwerkswitch mit PoE Unterstützung mit der notwendigen Betriebsspannung versorgt. Der Anschluss erfolgt über den freien RJ45 LAN-Anschluss am SIP-Modul mit dem Netzwerkswitch. -
Seite 27: Konfiguration
Konfiguration Beachten Sie für die nachfolgende Installation und schnell-Inbetriebnahme, dass die Loxone Intercom mit einem Ethernet 10/100 LAN verbunden ist. Beachten Sie weiterhin die Installationsvoraussetzungen der Smart Home App und des Loxone Config-Programms. Gleichfalls ist es notwendig einen Basis-eingerichteten und funktionierenden Loxone Mini-Server bereit zu stellen. -
Seite 28: Sip-Account Einrichten (Optional)
7.1.2. SIP-Account einrichten (optional) Öffnen Sie das Webinterface der Loxone Intercom über den Webbrowser per IP- Adresse. Standard-IP-Adresse: 192.168.1.98 Wechseln Sie in den Bereich „IP-Konfiguration“ Wechseln Sie unter: „Erweitert“ „Einstellungen VOIP“ Reiter: „SIP“ in das Menü „SIP“... -
Seite 29: Kamera-Modul
7.2. Kamera-Modul IP-Adresse: 192.168.1.99 Benutzername: admin Passwort: admin 7.2.1. Videostream abrufen Folgende Möglichkeiten haben Sie um das Videobild der Kamera direkt abzurufen. Um einzelne JPG-Dateien abzurufen verwenden Sie folgende URL http://benutzer:passwort@Kamera-IP/jpg/image.jpg z.B. http://admin:admin@192.168.1.99/jpg/image.jpg Um einen Motion-JPEG Stream abzurufen verwenden Sie folgende URL http://benutzer:passwort@Kamera-IP/mjpg/video.mjpg z.B. -
Seite 30: Rufziele Einstellen (Nur Loxone Intercom Xl)
7.3. Rufziele einstellen (nur Loxone Intercom XL) Legen Sie die Rufziele an, welche auf dem Display der Sprechstelle erscheinen soll. Diese können Sie unter: „Erweitert“ „Verzeichnis“ bearbeiten und für jeden Teilnehmer festlegen. Die eingetragenen Teilnehmer werden anhand der Loxone Config im Miniserver verwaltet und zugeordnet. - Seite 31 Nun kann der Loxone Intercom eine statische IP Adresse zugewiesen werden. Wichtig: Beachten Sie, dass die Adresse zu Ihrem Netzwerk passen muss und von keinem anderen Gerät verwendet werden darf. Nach dem Klick auf "Hinzufügen" wird das Gerät neu gestartet. Markieren Sie nun im Suchfenster "Intercom Video"...
- Seite 32 Url Videostream (intern) http://"interne IP des Videomoduls:Port" Url Videostream (extern) http://"externe IP des Videomoduls:Port" (z.B.: clouddns:PORT , wenn die externe Adresse von Miniserver und Kamera gleich sind) Host für Audio (intern) "IP des SIP Moduls" Host für Audio (extern) "Url des SIP-Anbieters" (z.B. iptel.org) Beachten Sie bitte, dass der interne Port des Videomoduls nicht verändert werden kann (Default Port: 80) Wichtig: Für die Sprachübertragung ist kein Portforwarding notwendig!
-
Seite 33: Externe Sprachverbindung Aufbauen
Diese Namen werden gleichfalls auf dem Display der Sprechstelle angezeigt. Bitte beachten Sie, dass keine Umlaute dargestellt werden können. 7.4.1. Externe Sprachverbindung aufbauen Damit das Gegensprechen auch unterwegs über das mobile Netzwerk am Smartphone funktioniert, muss ein SIP Account angelegt werden. Dies kann zum Beispiel kostenlos unter serweb.iptel.org durchgeführt werden. - Seite 34 Nach diesen Einstellungen können Sie nun durch Eintragen Ihrer generierten SIP-ID und PIN (bei Iptel beispielsweise) kann durch die Auswahltasten UP / DOWN ein Rufteilnehmer am Display selektiert werden und durch Drücken der Taste CALL (Glockensymbol) angerufen werden.
