- Seite 1 TOUCHME HANDBUCH OPTIMALE ERGÄNZUNG ZU DEN BAUDISCH.SIP-TÜRSPRECHSTELLEN...
-

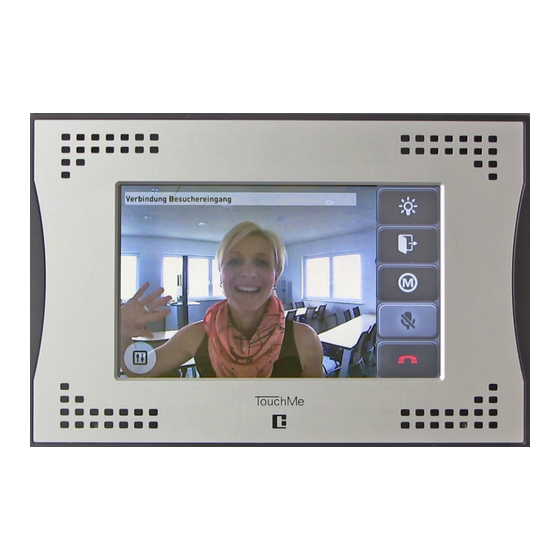

Seite 2: Abbildung 1: Touchme
Unrichtigkeiten auf Grund Formatierungs- und Tippfehlern nicht vollständig vermeiden. Irrtümer bei technischen Angaben, Maßen und Gewichten, sowie technische Änderungen bleiben vorbehalten. © Alle Rechte vorbehalten. Die Reproduktion, Vervielfältigung und Übersetzung dieses Handbuches ist ohne • Zustimmung der Unternehmensgruppe Baudisch in keiner Form gestattet. Dokumentenversion: Software Versionen: 2 / 42... -
Seite 3: Inhaltsverzeichnis
TOUCHME MAXI | ECO Inhaltsverzeichnis Allgemeine Informationen ..........................5 Über dieses Handbuch ..........................5 Kontaktdaten ..............................5 Symbole und Hervorhebungen ........................6 Bevor Sie weiterlesen ................................ 6 Sicherheitshinweise ............................6 Lieferumfang ..............................8 Firmware ................................8 Richtlinien und Normen ..........................8 Entsorgungshinweise ............................ - Seite 4 TOUCHME MAXI | ECO Update ................................32 Produktdetails .............................. 33 Technische Daten ............................33 Technische Zeichnungen ........................... 35 5.2.1. Montage ................................ 36 Anschlussbeschreibung & Anzeigen......................37 5.3.1. Anschlussbeschreibung Rückseite MAXI - Ausführung ..............37 5.3.2. Anschlussbeschreibung Rückseite ECO - Ausführung ................ 37 5.3.3.
-
Seite 5: Allgemeine Informationen
Informationen für einen reibungslosen Betrieb mit Telefonanlagen oder sonstigen Zusatzkomponenten bieten. Gewünschte Leistungsfunktionen müssen im Einzelfall mit dem Vertrieb oder Support der Baudisch Intercom GmbH abgestimmt werden. Ist an Ihrem TouchMe ein Merkmal nicht wie beschrieben verfügbar, kann dies folgende Ursachen haben: Sie verwenden eine abweichende Firmware Version als beschrieben –... -
Seite 6: Symbole Und Hervorhebungen
Druck ausgesetzt sind und dadurch beschädigt werden könnten. • Sind spannungsführende Kabel oder Leitungen beschädigt, trennen Sie das Produkt von der Stromzufuhr und wenden Sie sich an Ihre Elektrofachkraft oder direkt an Baudisch Electronic Support. Schließen Sie keine Geräte oder Komponenten an das Produkt an, welche Fernsprech- •... - Seite 7 Elektronik, können zu einem lebensgefährlichen elektrischen Schlag führen. Tauschen Sie beschädigte Kabel und Leitungen sofort aus oder lassen Sie diese • austauschen. Verwenden Sie ausschließlich von Baudisch Electronic geliefertes Zubehör oder Ersatzteile. • • Lassen Sie Reparaturen unverzüglich von Ihrer Elektrofachkraft durchführen oder wenden Sie sich direkt an Baudisch Electronic.
-
Seite 8: Lieferumfang
Das TouchMe hat bei der Lieferung ab Werk unter Umständen nicht die aktuellste Firmware oder die aktuellsten Werkseinstellungen. Firmware Die aktuellste Firmware finden Sie auf unserer Internetseite: http://www.baudisch.com/downloads Richtlinien und Normen ICHTLINIEN UND ORMEN Das TouchMe ist CE-geprüft und entspricht den folgenden Richtlinien... -
Seite 9: Produktbeschreibung
TOUCHME MAXI | ECO Produktbeschreibung Allgemein Die TouchMe IP-Innensprechstelle ist die optimale Ergänzung zu den SIP-Türsprechstellen. An strategisch gut gewählten Stellen im Innenbereich installiert, sehen Sie sofort wer vor der Tür steht. Mit der integrierten Freisprecheinrichtung kommunizieren Sie direkt mit der Tür. Merkmale sind Geeignet nur für den Inneneinsatz. -
Seite 10: Produkte Im Vergleich
TOUCHME MAXI | ECO Produkte im Vergleich MAXI ERKMALE OUCH OUCH Ethernet über RJ45. Interner Switch für CP-Cam Erweiterung. PoE-Stromversorgung (IEEE 802.3af). Steckschraubklemme zur 24 V Versorgung. Easy-LAN Interface. Erstes Schaltrelais (Türöffner). ... -
Seite 11: Inbetriebnahme
TOUCHME MAXI | ECO Inbetriebnahme Service-PC vorbereiten Konfiguriert wird das TouchMe über ein Webintarface. Ab Werk wird das TouchMe mit der IP-Adresse 192.168.1.170 ausgeliefert. Damit das TouchMe nach dem Einbau angesprochen werden kann, muss diesem eine IP-Adresse im Adressbereich ihres Netzwerks zugeteilt werden. Über einen direkt mit dem TouchMe verbundenen PC/Laptop und einer externen 24 V Versorgungsspannung für das TouchMe, kann diese Einstellung vorgenommen werden (siehe nachfolgende Kapitel). -
Seite 12: Verbindung Mit Dem Webinterface Herstellen
TOUCHME MAXI | ECO 3.1.1. Verbindung mit dem Webinterface herstellen Abbildung 4: Verbindung mit einem SSH-Client TouchMe mittels RJ45 Netzwerkkabel direkt mit einem PC/Laptop verbinden und externes • Netzteil (+24 V DC; 2,5 A gesichert) zur Spannungsversorgung anschließen. Bei der ECO Variante muss gegebenenfalls ein Crossoverkabel verwendet werden. -
Seite 13: Bedienung Und Konfiguration
TOUCHME MAXI | ECO Bedienung und Konfiguration Startvoraussetzungen Verbindung des TouchMe mit einem Ethernet 10/100 LAN. • Angeschlossene Spannungsversorgung (24 V DC). • Das Webinterface ist ab Version 8.1 ausschließlich mit Browsern ab Herbst 2012 (oder aktueller) kompatibel. Falls Sie einen älteren Browser verwenden, können Anzeigefehler auftreten. -
Seite 14: Das Touchme Konfigurieren
TOUCHME MAXI | ECO Das TouchMe konfigurieren 4.2.1. Generell Abbildung 6: Generell / Allgemein Gerätename Hier kann der Name des TouchMe festgelegt werden. Der Name wird auch in der Bedienoberfläche des Startbildschirmes angezeigt. Gerätesprache Hier kann ausgewählt werden in welcher Sprache das TouchMe bedient wird. Standardsprache des Webinterfaces Hier kann ausgewählt werden in welcher Sprache das Webinterface standardmäßig, nach einem Neustart, des TouchMe angezeigt wird. -
Seite 15: Netzwerke
TOUCHME MAXI | ECO Abbildung 7: Generell / Netzwerke Verbindungsart Wählen Sie aus, ob die Netzwerkeinstellungen automatisch über DHCP bezogen werden sollen oder ob diese manuell eingegeben werden. IP-Adresse Hier können Sie die für das TouchMe vorgesehene IP-Adresse in Ihrem Netzwerk vergeben. Wenn die IP-Adresse manuell geändert wurde, startet das Gerät neu und Sie werden automatisch auf die geänderte Adresse umgeleitet. -
Seite 16: Sip
TOUCHME MAXI | ECO Abbildung 8: Generell / SIP Domain Geben Sie hier die IP-Adresse Ihrer Telefonanlage bzw. Ihres SIP-Servers ein. Port Die Nummer des verwendeten SIP-Ports (Standart 5060). Benutzername Tragen Sie hier den Benutzernamen Ihres SIP-Accounts ein. Passwort Geben Sie hier das Passwort des SIP-Accouts ein. SIP-Registrierung Wählen Sie aus, ob sich das TouchMe beim SIP-Server registrieren soll. -
Seite 17: Datum & Uhrzeit
TOUCHME MAXI | ECO Abbildung 9: Generell / Datum & Uhrzeit Datum & Uhrzeit Zeitzone Wählen Sie hier die Gewünschte Zeitzone aus. NTP-Dienst Das Network Time Protocol (NTP) ist ein Standard zur Synchronisierung von Uhren in Computersystemen und dient dazu, die Systemzeit zu synchronisieren. Hier können Sie den NTP- Dienst an oder ausschalten. -
Seite 18: I/O
TOUCHME MAXI | ECO Abbildung 10: Generell / I/O Dokumentenversion: Software Versionen: 18 / 42 2016116MN_HB_DE_TouchMe... -
Seite 19: Gerätesteuerung
TOUCHME MAXI | ECO Funktion der Relais Die auf dem Modul befindlichen Relais können auf verschiedene Art und Weise ausgelöst werden und somit verschiedene Schaltvorgänge übernehmen. Beim Verhaltenszustand „Zeitgesteuert“, kann die Zeit eingestellt werden, Zeitdauer ist von 0 bis 9999 ms. Siehe auch Kapitel 2.1. -
Seite 20: Kontakte
Hier bearbeiten Sie das Telefonbuch des TouchMe. Sie können Kontakte anlegen oder löschen. Das TouchMe kann alle Baudisch-Türsprechstellen (Baudisch.SIP-Türmodul, SIP-Sprechstelle, Baudisch.DC600) direkt ansteuern. Über ein spezielles Datenprotokoll können 2 Relais, welche sich in der jeweiligen Sprechstelle befinden, angesteuert werden. Diese können dann zur Betätigung eines Türöffners oder der Beleuchtung genutzt werden. -
Seite 21: Kontakte Hinzufügen
TOUCHME MAXI | ECO Abbildung 13: Kontakte hinzufügen 1 Dokumentenversion: Software Versionen: 21 / 42 2016116MN_HB_DE_TouchMe... -
Seite 22: Abbildung 14: Kontakte Hinzufügen 2
TOUCHME MAXI | ECO Abbildung 14: Kontakte hinzufügen 2 Dokumentenversion: Software Versionen: 22 / 42 2016116MN_HB_DE_TouchMe... -
Seite 23: Buttons
TOUCHME MAXI | ECO 4.2.3. Buttons Abbildung 15: Buttons Türen Hier ordnen Sie die Kontakte aus dem Telefonbuch den Kurzwahltasten der Bedienoberfläche zu. Abbildung 16: Buttons Telefonieren Abbildung 17: Buttons Konfiguration Dokumentenversion: Software Versionen: 23 / 42 2016116MN_HB_DE_TouchMe... -
Seite 24: Audioprofile
TOUCHME MAXI | ECO 4.2.4. Audioprofile Abbildung 18: Audioprofile Open Duplex Echo-Unterdrückung Um Rückkopplungsgeräusche zu unterdrücken und Echos zu mindern, wird beim TouchMe automatisch erkannt, ob die Gegensprechstelle im Moment aktiv ist oder nicht. Dementsprechend wird die Sprechrichtung freigeschaltet und die Gegenrichtung gedämpft. Dabei wird zwischen den Wertepaaren „Gegenstelle spricht“... -
Seite 25: Zeitpläne
TOUCHME MAXI | ECO 4.2.5. Zeitpläne Abbildung 19: Zeitpläne Zeitpläne Wählen Sie hier die auszuführende Funktion aus und weisen dieser einen Zeitplan (Start/Ende der Funktion) zu. Dieser Funktion können Sie einen individuellen Namen im Feld Beschreibung vergeben. Dokumentenversion: Software Versionen: 25 / 42 2016116MN_HB_DE_TouchMe... -
Seite 26: Benutzer
TOUCHME MAXI | ECO 4.2.6. Benutzer Abbildung 20: Benutzer / Geräte-Benutzer Hier hinterlegen Sie die Passwörter der Geräte-Benutzer (Operator, Admin, Supervisor) fest. Wenn Supervisor als Start-Level ausgewählt ist, dann ist der Konfigurationsbereich voll öffentlich. Abbildung 21: Benutzer / Web-Benutzer Übersicht Dokumentenversion: Software Versionen: 26 / 42... -
Seite 27: Die Touchme Bedienoberfläche
TOUCHME MAXI | ECO Abbildung 22: Benutzer / Web-Benutzer hinzufügen Wählen Sie die Zugangsart (Operator, Admin, Supervisor) und loggen sich mit dem zuvor hinterlegten Passwort (Kapitel 4.2.6.1.) ein. Die TouchMe Bedienoberfläche 4.3.1. Der Hauptbildschirm In der Werkskonfiguration teilt sich der Hauptbildschirm in drei Bereiche auf Kopfzeile •... -
Seite 28: Das Modul Türen
TOUCHME MAXI | ECO 4.3.2. Das Modul Türen Über den Türmodul-Button gelangen Sie zur Auswahlliste der Türsprechstellen. Hier werden die definierten Türsprechstellen angezeigt. Wählen Sie eine Türsprechstelle aus um anschließend über die Funktionstasten die Merkmale der Türsprechstelle bedienen zu können. Abbildung 24: Das Modul Türen •... -
Seite 29: Das Modul Telefonieren
TOUCHME MAXI | ECO 4.3.3. Das Modul Telefonieren Über den Telefoniemodul-Button gelangen Sie zum Telefonbuch. Hier sind die ersten 16 Telefonbucheinträge gelistet. Per Druck auf einen Eintrag wird der Ruf direkt ausgelöst. In der rechten Spalte sehen Sie die Funktionstasten, Beschreibung dieser siehe unten. -
Seite 30: Die Anrufliste
TOUCHME MAXI | ECO Um dies zu verhindern können die aktuell manipulierten Audioprofile in die Einstellungen übernommen werden. Dies geschieht im Supervisor Menü über Main – Audio speichern (Kapitel 4.3.5.1.). Allgemeine Änderungen der Audioprofile können auch über das Webinterface (Kapitel 4.2.4.) vorgenommen werden. -
Seite 31: Das Modul Privatmodus
TOUCHME MAXI | ECO Löschen Um einen einzelnen Eintrag zu löschen markieren Sie diesen und betätigen den Button Löschen. Um die gesamte Anrufliste zu löschen betätigen Sie den Button Löschen für mindestens fünf Sekunden, bis die Liste geleert ist. Rückruf Bei betätigen des Buttons Rückruf wird die Nummer eines markierten Eintrages gewählt. -
Seite 32: Benutzerberechtigungen
TOUCHME MAXI | ECO dem Benutzer zugehörige Passwort ein und bestätigen Sie die Eingabe durch betätigen des Buttons Enter. Die Passwörter der Benutzer werden in der system.ini in der Rubrik [admin] definiert. Abbildung 33: Benutzerberechtigungen Operator Admin - Systemübersicht: - Systemübersicht: - IP-Adresse - IP-Adresse - Aktiver Benutzer... -
Seite 33: Produktdetails
Technische Daten NSCHLÜSSE UND CHNITTSTELLEN Ethernet ohne PoE (Spannungsversorgung durch externes Netzteil). Ethernet über RJ45 Interner Switch zum direkten Anschluss einer Baudisch.CP-Cam (nur Maxi Ausführung). Steckschraubklemmen Erdung. Spannungsversorgung +24 V DC +/- 20 %, GND. 1 Relais (Schließer potentialfreie Kontakte, max. 48 V DC; 1 A), (bei Maxi Ausführung sind es 2 Relais). - Seite 34 TOUCHME MAXI | ECO ONFIGURATION ETRIEBSANZEIGEN Leuchtdioden LED 6 (rot) leuchtet während des Startvorganges. (signalisieren Gerätezustand) LED 7 (grün) leuchtet sobald alle Softwarekomponenten gestartet sind. LED 6 erlischt. ONSTIGES Netzwerk Switch Marvell 88E6063, 10/100 Mbit, Quality of Service Support. (nur MAXI) Auto-Cross-Over, Auto-Polarity, Auto-Negotiation.
-
Seite 35: Technische Zeichnungen
TOUCHME MAXI | ECO Technische Zeichnungen Abbildung 35: Technische Zeichnung Dokumentenversion: Software Versionen: 35 / 42 2016116MN_HB_DE_TouchMe... -
Seite 36: Montage
TOUCHME MAXI | ECO 5.2.1. Montage Aussparung zur flachen Wandmontage, Kabel tragen nicht auf, sondern versinken in der Aussparung. Abbildung 36: Rückseite / Aussparung Abbildung 37: Vorderseite / Frontplatte Dokumentenversion: Software Versionen: 36 / 42 2016116MN_HB_DE_TouchMe... -
Seite 37: Anschlussbeschreibung & Anzeigen
TOUCHME MAXI | ECO Anschlussbeschreibung & Anzeigen Das TouchMe darf auf keinen Fall mit Netzspannungen ~230 V AC betrieben oder beaufschlagt werden. Wird dies nicht eingehalten, so kann bei fehlender Erdung das Modul so beschädigt werden, dass Netzspannung am Gehäuse anliegt und Lebensgefahr besteht. 5.3.1. - Seite 38 TOUCHME MAXI | ECO Shield/PE (Erdungskontakt) X1.13 verbinden um gefährliche Situationen zu verhindern. Maximalbelastung der potentialfreien Relaiskontakte X1.1-2 und X1.5-6 beachten! +24 V DC an X1.11 einhalten! NSCHLUSS EZEICHNUNG ESCHREIBUNG Relais 2B Relais – Schließer – potentialfreie Kontakte (Max. 48 V DC; 1 A). Relais 2A Input 2B Schalteingang –...
-
Seite 39: Anschlussbeschreibung Vorderseite
TOUCHME MAXI | ECO 5.3.3. Anschlussbeschreibung Vorderseite Durchgangslöcher für Wandbefestigung LED 10 LED 6/7 USB LED 8/9 LED 11 Abbildung 40: Anschlussbeschreibung NSCHLUSS EZEICHNUNG ESCHREIBUNG USB-Host-Anschluss. 5.3.4. Anzeigen Verbindungen und Betriebszustände Beschreibung der Zustandsanzeigen ESCHREIBUNG LED 6 rot Betriebszustand TouchMe-Anwendung. LED 7 grün Rot: nicht betriebsbereit, Grün: betriebsbereit. -
Seite 40: Konformitätserklärung
TOUCHME MAXI | ECO Konformitätserklärung Abbildung 41: EG-Konformitätserklärung Dokumentenversion: Software Versionen: 40 / 42 2016116MN_HB_DE_TouchMe... -
Seite 41: Abbildungsverzeichnis
TOUCHME MAXI | ECO Abbildungsverzeichnis: Abbildung 1: TouchMe ................................... 2 Abbildung 2: Übersicht ................................... 9 Abbildung 3: TCP / IP-Einstellungen Eigenschaften von Lan-Verbindung......... 11 Abbildung 4: Verbindung mit einem SSH-Client ..........................12 Abbildung 5: Startseite Webinterface ............................... 13 Abbildung 6: Generell / Allgemein ..............................14 Abbildung 7: Generell / Netzwerke .............................. - Seite 42 TOUCHME MAXI | ECO Notizen: Dokumentenversion: Software Versionen: 42 / 42 2016116MN_HB_DE_TouchMe...
