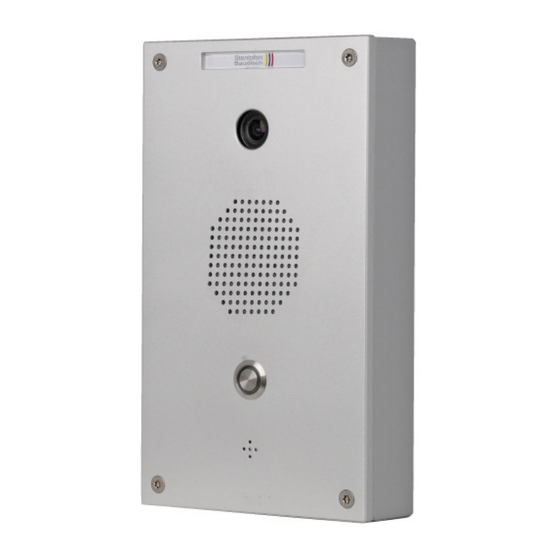

Inhaltszusammenfassung für Baudisch IP-VideoDoorStationPlus
Seite 1

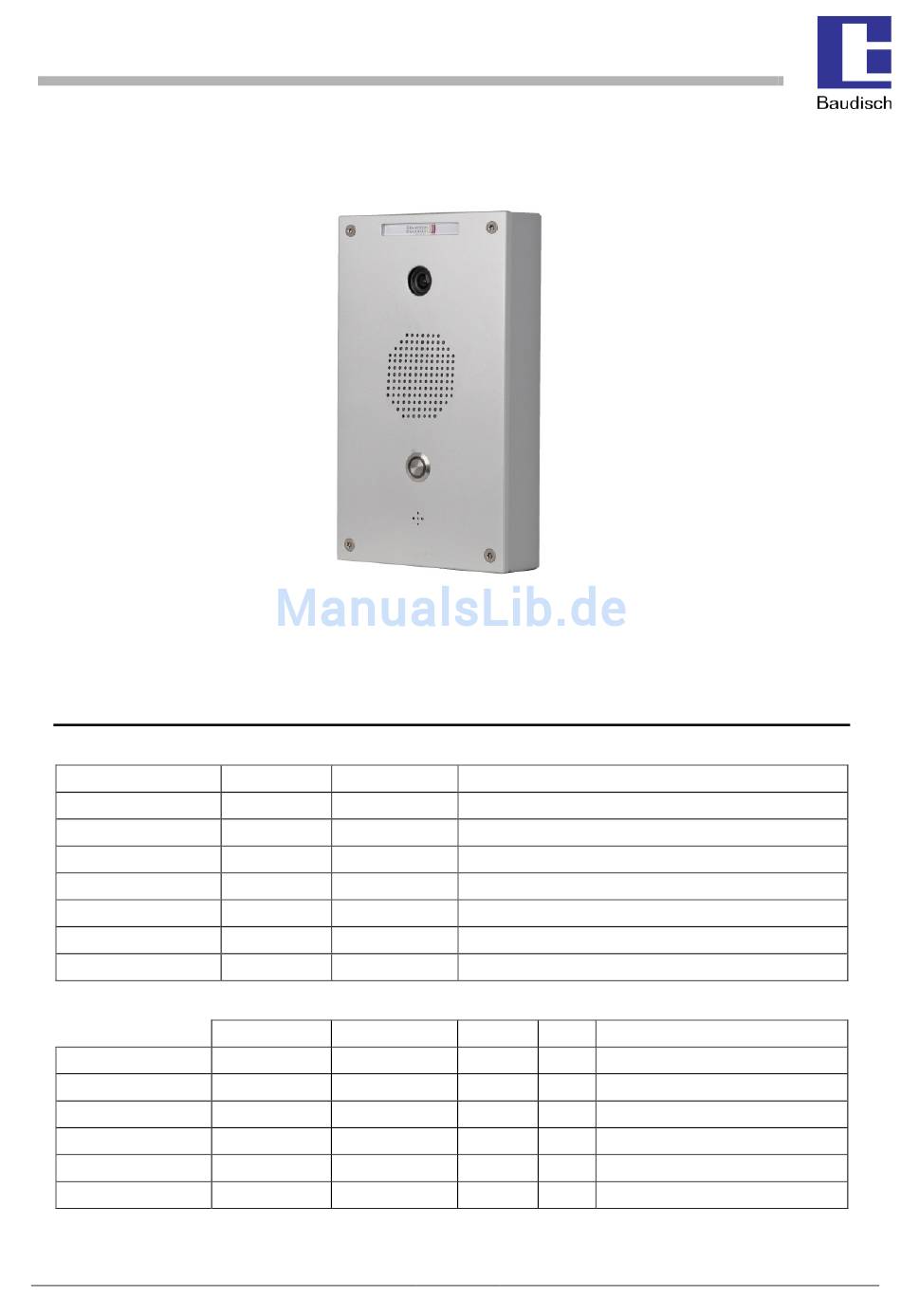

Baudisch.IP-VideoDoorStation Plus Handbuch Historie: Version Datum Name Änderung 13.09.2013 Erstentwurf erstellt 11.12.2013 Aktualisierung Freigabe letzte Version: Datum Name Bereich Unterschrift geprüft TT.MM.JJJJ geprüft geprüft geprüft Kunde gesehen freigegeben 20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc 1 / 1 LD/11.12.2013...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Allgemeines 2.1. Symbole und Hervorhebungen Warnung vor gefährlicher elektrischer Spannung. Dieses Symbol markiert wichtige Hinweise, die Sie auf jeden Fall befolgen sollten, um Verletzungen sowie Beschädigungen und Fehlfunktionen des Produkts zu vermeiden. Dieses Symbol markiert hilfreiche Hinweise.
Neben SIP sind Systeme mit dem Protokoll H.323 im Einsatz. Dieses verfahren kann stark vereinfacht auch als ISDN über IP bezeichnet werden. Es bedarf jedoch einer sehr leistungsfähigen Hardware und hat einige Nachteile im Zusammenhang mit Firewalls und Netzintegration. Die Baudisch.IP-VideoDoorStationPlus unterstützt ausschließlich das zukunftsfähige SIP- Protokoll. 2.4.2. Vorteile des SIP-Protokolls In Unternehmen, die bereits über IT-Netze und strukturierte Verkabelungen verfügen, entstehen...
Version 1.1 - Stand: 11.12.2013 Produktbeschreibung 3.1. Allgemein Das Gerät Baudisch.IP-VideoDoorStationPlus ist eine kompakte Videosprechstelle bestehend aus IP-Kamera, SIP-Modul, Freisprech-Mikrofon, Eingängen für externe Ruftasten sowie Relais-Ausgängen für Türöffnung und Licht. Sie kann wahlweise in ein Auf- oder Unterputzgehäuse eingebaut werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 3.2. Überblick ! ! ! ! ! ! ! ! Der gleichzeitige Betrieb dieser Anbindungen ist im Einzelfall zu prüfen. 20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc 9 / 9 LD/11.12.2013...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 3.3. Lieferumfang Artikelnummer Name / Beschreibung 33-1486 Baudisch.IP- Baudisch.IP- VideoDoorStationPlus VideoDoorStationPlus Complete functional unit with Komplettgerät mit Frontplatte front panel, switch, IP camera, Alu, mit Switch, IP-Kamera, door relay, light relay, Türrelais, Lichtrelais,...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Anschluss 4.1. Anschluss Baudisch.IP-VideoDoorStation Plus Anschlussmöglichkeit 1 Switch ohne PoE + externes Netzteil Ein 24VDC Netzteil (24VDC, 1A gesichert) an 0V und +UB der Klemme X3 (siehe • Kapitel 10.5) anschließen Das SIP-Modul über ein Netzwerkkabel an X1 (siehe Kapitel 10.5) mit dem Switch ohne •...
Sprechstelle verbunden PC / Laptop und einer externen 24V Versorgungsspannung für die Sprechstelle, kann diese Einstellung vorgenommen werden. Eine andere Möglichkeit ohne externe Versorgung wäre, die IP-VideoDoorStationPlus direkt über einen PoE-Switch mit einem PC / Laptop zu verbinden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Quick-Start 5.1. Stromversorgung Power over Ethernet (PoE) PoE Switch • Das SIP-Modul wird an einem Netzwerkswitch mit PoE Unterstützung mit der notwendigen Betriebsspannung versorgt. Der Anschluss erfolgt über den freien RJ45 LAN-Anschluss (X1, siehe Kapitel 10.5) am SIP-Modul mit dem Netzwerkswitch.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 SIP Benutzer ID: (Rufnummer des SIP-Moduls) SIP Authentifizierung ID / SIP Authentifizierung PIN: (Anmeldedaten des SIP Server). Benutzername: (Optionaler Name für das SIP-Modul) Bestätigen Sie Ihre Eingaben mit „Speichern“ (Das SIP-Modul startet neu) •...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Bedienung und Konfiguration SIP-Modul 6.1. Startvoraussetzungen Verbindung des SIP-Moduls mit einem Ethernet 10/100 LAN. • Die Stromversorgung kann entweder über das Ethernet via PoE (Power over Ethernet) • oder über ein passendes Netzteil erfolgen.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.2.2. Telefonbuch 6.2.2.1. Zentralruftaste Name Hier muss ein Name für den Zielteilnehmer eingegeben werden. Wird kein Name eingegeben wird dieser Eintrag deaktiviert und steht nicht zur Verfügung. Nummer Die Eingabe der Telefonnummer oder der IP-Adresse (IP-Eingabe mit Punkten) des Zielteilnehmers.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.2.2.2. Ruftasten (Z1-Z4 gegen GND) ! ! ! ! ! ! ! ! Der Anschluss von zusätzlichen Ruftastern ist zwar technisch möglich, ist jedoch aufgrund der Bauform nicht vorgesehen. Zusätzlich zur Zentralruftaste können bis zu 4 Direktruftasten (Z1 – Z4 gegen GND) an den Klemmleisten X4 (siehe Kapitel 10.5) des SIP-Moduls angeschlossen werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.2.3. Einstellungen VoIP 6.2.3.1. Netzwerk Netzwerk Einstellungen Verbindungsart Die Netzwerkeinstellungen können entweder manuell eingegeben werden, wenn „Manuell konfigurierte IP-Adresse“ ausgewählt wird, oder über einen DHCP (Dynamic Host Configuration Protocol) Server automatisch bezogen werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 İ İ İ İ İ İ İ İ Die Einstellungen für den DNS (Domain Name Server) Server können von Hand eingestellt oder auch über den DHCP Server automatisch bezogen werden. DNS Server IP automatisch beziehen Wenn diese Option gewählt wurde werden die Felder für Primäre und Sekundäre DNS grau...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 iLBC (Internet Low Bitrate Codec) wurde speziell für die Sprachübertragung über IP • Netzwerke konzipiert. Er verursacht ein Datenvolumen von ca. 14 kBit/s (20msek Frame Größe) oder 16 kBit/s (30msek Frame Größe) und ist robust gegenüber dem Verlust von Datenpaketen.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 SIP-Server als Outbound Proxy Den SIP Server als Proxy für ausgehende Gespräche benutzen. Der SIP-Server muss dies allerdings auch unterstützen. Damit kann durch eine NAT Firewall hindurch telefoniert werden. Benutze DNS SRV Den DNS Server Eintrag benutzen, um einen Teilnehmer innerhalb der SIP-Domäne zu erreichen.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Erweiterte SIP Einstellungen Lokaler SIP-Port Über den hier angegebenen Port, wird das SIP Protokoll, welches für die Verwaltung der SIP- Verbindungen zuständig ist, abgewickelt. Lokaler RTP Port Die Echtzeitdatenübertragung der Audiodaten wird über den hier angegebenen Port abgewickelt.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.2.6. System System Einstellungen Administrator Passwort Zugangspasswort für die Konfiguration des SIP-Moduls über das Webinterface. Das werksseitig eingestellte Standardpasswort ist „admin“. Syslog Server IP Die hier angegebene IP-Adresse kann zur Weiterleitung von System -Informationen an einen Syslog –Server verwendet werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.3. Einstellungen Hardware 6.3.1. Audio Beim SIP-Modul wird die Echounterdrückung und die Anpassung der Lautstärkepegel über einen DSP vorgenommen. Dadurch müssen lediglich die Sollpegel angegeben werden. Typische Parameter werden im Werk voreingestellt. Sie stehen aber in starker Abhängigkeit zur Installationsumgebung und müssen ggf.
Seite 25
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Lautstärke der Signaltöne im Lautsprecher Lautstärke der Signaltöne, die der Teilnehmer an der Sprechstelle (lokal) hört. Dazu zählen die Tastenquittierungstöne, die Einschaltmelodie und Aktionsquittungen (z.B. Gespräch beendet) Lautstärke der Signaltöne zur Gegenstelle Die Einstellung bestimmt die Lautstärke der Signalisierungstöne, die der Teilnehmer an der Gegenstelle hört (DTMF Quittung, Quittungsbestätigung, Türöffner- und Fehlerton)
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.3.2. System Funktion von Relais 1 / Relais 2 Die auf dem Modul befindlichen Relais können auf verschiedene Art und Weise ausgelöst werden und somit verschiedene Schaltvorgänge übernehmen. Türöffner Bei dieser Funktion wird das Relais nur dann ausgelöst, wenn der Angerufene über ein Tastenfeld einen DTMF Code eingibt, der im Telefonbucheintrag beim Angerufenen angegeben ist oder durch eine externe Software ein entsprechender UDP-Befehl übermittelt wird.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Einschaltdauer / Ausschaltverzögerung von Relais 1 (Tür) / Relais 2 (Licht) Je nach zugewiesener Funktion, ist die Einstellung entweder eine Einschaltdauer (Türöffner) oder eine Ausschaltverzögerung (Licht / Kamera). Bei der Störmeldefunktion wird sofort umgeschaltet, wenn ein neuer Zustand erkannt wurde.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Allgemeines Max. Gesprächsdauer Gesprächszeitbegrenzung. Nach Ablauf dieser Zeit erfolgt eine Zwangstrennung der Verbindung. Max. Zeit für Rufaufbau Legt die Zeit fest, die maximal auf eine Verbindung gewartet wird. Dieser Parameter kann auch bei einem SIP-Provider bzw. einem SIP-Server eingestellt werden. Wird der Anruf nicht entgegengenommen wird der Anwahlversuch abgebrochen.
Seite 29
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Beispiel: Index (Teilnehmer) 2 (2), 11 (11) und 113 (73) sind einer Gruppen-ID zugeordnet. Wird ein Teilnehmer dieser Gruppen-ID angerufen und ist nicht erreichbar so wird der nächste Teilnehmer angerufen...usw. Kommt der Zyklus beim ersten Teilnehmer wieder an, dann bestimmt die Anzahl der eingestellten Kettenrufzyklen ob abgebrochen bzw.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 6.3.4. Status / Fernsteuerung Authentifizierungscode Um fernsteuern zu können, muss der hier eingegebene Code mit dem im Protokoll angegebenen Code übereinstimmen. IP-Adresse Gibt die Zieladresse an, an welche die Statusmeldungen gesendet werden sollen.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Fernsteuerung Ist diese Funktion aktiviert, so lassen sich die Relais der SIP-Module über das Netzwerk fernsteuern. Es können darüber auch die beiden Kamera IOs betätigt werden. Die Fernsteuerung funktioniert zwar bei aktivierter Fernsteuerung, es wird aber ohne aktivierte...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Erweiterte Konfiguration und Updates SIP-Modul 7.1. Firmwareupdate Mit einem Update der Firmware können Sie die Software des SIP-Moduls auf den aktuellsten Stand bringen. İ İ İ İ İ İ İ İ Das Update wird auf Anfrage von StentofonBaudisch zur Verfügung gestellt. Senden Sie uns eine E-Mail in der Sie den Produktnamen und die Seriennummer angeben.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.2. AVR Firmware Update İ İ İ İ İ İ İ İ Ein Update der AVR Firmware ist nur zu empfehlen, wenn Sie zuvor ein Update für das SIP- Modul eingespielt haben (siehe Kapitel 7.1) Für die Aktualisierung der AVR Firmware wurde ein Programm („SIP Remote Control“)
Seite 34
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 „SIP Remote Control“ starten Öffnen Sie die Datei SIPControl.exe, die Sie als Anhang in unserer E-Mail erhalten haben, auf einem Rechner in Ihrem Netzwerk mit welchem das Update durchgeführt werden soll. Folgender Bildschirm wird angezeigt: Folgende Einstellungen in „SIP Remote Control“...
Seite 35
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 İ İ İ İ İ İ İ İ Die angegebenen Ports dürfen von Ihrem Rechner nicht durch eine Firewall geblockt werden, sonst kann SIP Remote Control keine Verbindung mit dem SIP-Modul herstellen. Unlock: Den Freischaltcode „Update“ eingeben. (Groß- und Kleinschreibung beachten!) Die Grundfunktionen beinhalten die Fernsteuerung der Relais und der Kamera IO's sowie die Möglichkeit das SIP-Modul neu zu starten.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.3. Zurücksetzen auf Werkseinstellungen Ist die eingestellte IP-Adresse oder das Zugangs-Passwort nicht bekannt, kann das Gerät auf Werkseinstellungen zurückgesetzt werden. İ İ İ İ İ İ İ İ Der Rücksetzvorgang erfolgt mit Hilfe eines kleinen Schalters (siehe Seitenansicht des SIP- Moduls in diesem Kapitel).
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Warten bis der Bootvorgang und die folgende automatische Sequenz abgelaufen ist. • Quittungston und LED 1 + 2 (rot/gelb) leuchten LED 2 (rot) leuchtet LED 1 (grün) blinkt Schalter J3 auf OFF. Das SIP-Modul macht automatisch einen Neustart.
Seite 38
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 „SIP Remote Control“ starten Öffnen Sie die Datei SIPControl.exe, die Sie als Anhang in unserer E-Mail erhalten haben, auf einem Rechner in Ihrem Netzwerk mit welchem das Update durchgeführt werden soll. Folgender Bildschirm wird angezeigt: Folgende Einstellungen in „SIP Remote Control“...
Seite 39
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 İ İ İ İ İ İ İ İ Die angegebenen Ports dürfen von Ihrem Rechner nicht durch eine Firewall geblockt werden, sonst kann SIP Remote Control keine Verbindung mit dem SIP-Modul herstellen. Unlock: Den Freischaltcode „Setup“ eingeben. (Groß- und Kleinschreibung beachten!) Die Grundfunktionen beinhalten die Fernsteuerung der Relais und der Kamera IO's sowie die Möglichkeit das SIP-Modul neu zu starten.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.2. Funktionen mit Konfigurationsparametern 7.4.2.1. Türöffnercode im Gespräch senden Parameter: SendDoorEnable (Adresse: 0x0603 / 1539 dezimal) Wird dieser Parameter auf einen Wert ungleich 0 gesetzt, dann kann man während eines Gespräches durch zweimaliges Drücken der UP-Taste einen DTMF-Code aus dem Telefonbuch zur Gegenstelle senden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.2.3. Tastensimulationen İ İ İ İ İ İ İ İ Die Aktivierung der folgenden Option greift in die interne Funktionslogik ein, so dass bei aktiver Simulation kein normaler Betrieb mehr möglich ist. ! ! ! !
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.2.4. Ruf abbrechen / Ruf trennen nach Remote Relais Parameter: RemoteCancelCall (Adresse: 0x0604 / 1540 dezimal) Bit 0 = Rufaufbau abbrechen Bit 1 = Verbindung trennen Bit 2 = Funktion immer bei Remote Relais 1 ausführen Bit 3 = Funktion immer bei Remote Relais 2 ausführen...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.2.7. EasyLan Schaltfunktionen Es können bis zu 2 Schaltfunktionen per EasyLan an abgesetzt Schaltmodule gesendet werden. Dazu gibt es 4 Konfigurationswerte pro Schaltfunktion: Schaltfunktion Adresse Funktion 1544 (dez) Optionen für Schaltfunktion 1 1546 (dez) Zieladresse für Schaltfunktion 1...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 İ İ İ İ İ İ İ İ Bei den Kopplungsoptionen darf immer nur eine Option aktiv sein. Andernfalls kommt es zur Kollision mit verschiedenen Zeitparametern, da für jede Kopplung ein Kommando gesendet wird.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.2.11. Offset für Türöffnercode zur Relaisauswahl (DTMF & Tastwahlblock) Adresse Funktion Wertebereich Hexadezimal Dezimal 0x0617 1559 Offset für 1. Stelle des [0..9;’F’] Codes 0x0618 1560 Offset für 2. Stelle des [0..9;’F’] Codes 0x0619 1561 Offset für 3.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.2.12. Maske zur Auswahl der Sperrfunktionen durch UDP Kommando Parameter: (Adresse: 0x061B / 1563 dezimal) Wert 0x0F = Alle Funktionen aktiv Bit 0 = Lokale Eingabe Code 1 (Relais 1) Bit 1 = Lokale Eingabe Code 2 (Relais 2)
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.3. Statusmeldungen Zustandsänderungen und aktuelle Zustände, können als Statusmeldungen über ein UDP – Datenpaket vom SIP-Modul gesendet werden. Dazu müssen im Konfigurationsmenü unter Kapitel 6.3.4 Statusmeldungen aktiviert und eine Empfänger IP –Adresse angegeben werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.4.4. Fernsteuerung Die Fernsteuerung kann zur Betätigung der Relais (1 und 2)und der Kamera IOs (1 und 2) verwendet werden. Außerdem können damit auch diverse andere Funktionen gesteuert werden. 7.4.4.1. Protokoll Ein UDP-Datenpaket ist wie folgt aufgebaut: <Kennung><Absender-IP><Seq.-Nr.><Ausg.-Nr.><Dauer><Passwort><Prüfsumme>...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.5. Weitere Funktionen Die weiteren Funktionen werden durch Auswahl einer virtuellen Ausgangsnummer ausgewählt. Der Teil für die Dauer hat dann die Funktion eines Parameters. Ausgangsnummer Parameter Funktion Sperrung der Codeeingabe aufheben 01..FF Codeeingabe für N*10 Sekunden sperren (Abhängig von Sonderparameter!)
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Prüfsumme Die Prüfsumme wird wie bei den Statusmeldungen gebildet. Das SIP-Modul sendet nach erfolgreicher Überprüfung und Weiterleitung der Anfrage eine Quittung. Die Quittung wird nur gesendet, wenn die Statusmeldungen aktiviert wurden. Das Datenpaket hat den Statuscode 0x1E und als Parameter wird das oben definierte Fernsteuerungsdatenpaket 1:1 zurückgesendet.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.6. Stiftleisten auf der Hardware İ İ İ İ İ İ İ İ Die Stiftleiste ist nicht bestückt da diese Optionen nur für werksinterne Zwecke vorgesehen sind. Nur fachkundiges Personal sollte diese Optionen nutzen.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 7.7. Audio Einstellungen über DTMF-Kommandos In der aktuellen Firmware ist die Einstellung der Lautstärkepegel über DTMF-Kommandos nicht möglich. ! ! ! ! ! ! ! ! Es sollte auch nicht versucht werden, da dies sonst temporär zu falschen Pegeleinstellungen führen kann, welche dann die Sprachverständlichkeit negativ beeinflussen!
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Bedienung und Konfiguration IP Kamera 8.1. Konfiguration Starten 8.1.1. Webinterface Startseite des Webinterface durch die Eingabe der vom Werk voreingestellten IP-Adresse „192.168.0.180“ im Web-browser aufrufen. 8.1.2. Passworteingabe Die Startseite kann ohne Passwort erreicht werden, für alle weiteren Menüs wird ein Passwort benötigt.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.3. Bild anzeigen Dient dazu, sich einzelne Bilder der Kamera anzeigen zu lassen. „Start“: Die Kamera beginnt jede Sekunde ein Einzelbild anzuzeigen „Stop“: Das letzte Bild wird dauerhaft angezeigt „Zurück“: Zurück zum Hauptmenü...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.4. Video anzeigen Mit dieser Auswahl werden die Video-Bilder der Kamera angezeigt. „Zurück“: Zurück zum Hauptmenü İ İ İ İ İ İ İ İ Einstellungen für das angezeigte Video findet man unter Einstellungen -> Kamera 20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.5. Fernsteuerung Status I/O Port 1 Zustand des ersten I/O Eingangs I/O Port 2 Zustand des zweiten I/O Eingangs Steuerung I/O Port 1 Schaltzustand des ersten Ausgangs I/O Port 2 Schaltzustand des zweiten Ausgangs „Aus“: Ausgang immer aus...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.6. Benutzerverwaltung/Zugangsberechtigung In diesem Menü können die Benutzer der IP Kamera verwaltet werden. Einem Benutzer können unterschiedliche Berechtigungen zugeordnet werden. Wenn man die Video und Einzelbildanzeige ohne Passworteingabe zur Verfügung stellen möchte, kann dies unter Einstellungen -> Netzwerk eingestellt werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.7. Einstellungen 8.1.7.1. Allgemein Kamera Name Name der Kamera, der als Überschrift über dem Videofenster und im Passwortabfragefenster angezeigt wird Spracheinstellung Sprache des Webinterfaces Firmware Version Aktuell installierte Softwareversion der IP Kamera „Änderungen Speichern“...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.7.2. Netzwerk 20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc 61 / 61 LD/11.12.2013...
Seite 62
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Allgemein FTP-Zugang FTP-Zugriff auf die Daten der IP Kamera aktivieren Zugelassene Hilfsprogramme Legt fest welche Hilfsprogramme auf die CP-CAM zugreifen dürfen. IP-Einstellungen Verbindungsart Manuell / DHCP Netzwerkeinstellungen manuell eingetragen oder automatisch zuweisen IP Adresse...
Seite 63
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 System Authentifizierung für Bild-/Videobetrachtung Eingabe für Benutzername und Passwort für die Video- und Bildanzeige „An / Aus“ Automat. Erkennung Erforderlich wenn mehrere Kameras über das Netzwerk automatisch erkannt werden sollen. Sollte nach dem Einrichten eines Systems abgeschaltet werden, besonders in Netzwerken, in denen viele Broadcasts versendet werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.1.7.3. Kamera Einstellungen Auswahl der Voreinstellung Auswahl welcher Konfigurationssatz an Kameravoreinstellungen verwendet werden soll. ACHTUNG! Alle anderen Änderungen gehen verloren. Zuerst die Voreinstellung ändern und danach die anderen Einstellungen! Modus Einstellung der Kameraauflösung...
Seite 65
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Verschiebung in X-/Y-Richtung Angezeigten Bildausschnitt verschieben (nur bei Auflösungen < VGA) um einen bestimmten Ausschnitt des Bildes anzuzeigen Fehlerhafte Werte werden automatisch korrigiert! Beispiel: Bei einer Auflösung von 320x240 und 2x Zoom, soll die Mitte des Bildes angezeigt werden, dazu muss das Bild um 160 Pixel in X-Richtung und 120 Pixel in Y-Richtung verschoben werden.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Optionen– IR Strg. über I/O IR Steuerung über den I/O-Port normal oder invertiert Umschaltschwelle IR (Shutter) Umschaltschwelle (Shutter – Lichtintensität) Hysterese Hysterese für Umschaltschwelle Schaltschwelle An = Umschaltschwelle + Hysterese Schaltschwelle Aus = Umschaltschwelle – Hysterese Einschaltverzögerung...
Seite 67
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Allgemein Geladene Voreinstellungen Anzeige welche Voreinstellungen geladen wurden Treiberstatus Statusanzeige des Kameratreibers Hier sollte immer „RUN“ stehen, anderenfalls muss die Kamera neu gestartet werden. Zustand IR Beleuchtung Zeigt an ob die Infrarot-Beleuchtung ein- oder ausgeschaltet ist.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.2. Erweiterte Konfiguration und Updates IP Kamera 8.2.1. Zugriff per FTP Die IP Kamera verfügt über einen Flash-Speicher auf dem sich die Konfigurationsdaten, Backgroundbilder zur Darstellung im Webbrowser und die FTP_Account-Daten befinden. Um diese Daten zu ändern und individuell anzupassen, benötigen Sie einen FTP-Client (z. B.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.2.2. Aufspielen eines Firmware Image 8.2.2.1. Beschreibung Die Übertragung von Firmware Images ersetzt das komplette Dateisystem auf der Kamera. Dadurch werden alle Dateien auf einen einheitlichen Stand gebracht und auch ein evtl. inkonsistentes Dateisystem korrigiert. Allerdings werden dabei auch alle auf dem Dateisystem gespeicherten Benutzereinstellungen überschrieben, so dass das System danach wieder die...
Seite 70
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 IP Adresse hinzufügen (hier: 192.168.0.123) Menü nach Programmstart 1. Bootloader aktualisieren: Hier dann 30 Sekunden warten! 20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc 70 / 70 LD/11.12.2013...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.2.3. Konfigurationsdateien 8.2.3.1. Allgemein ! ! ! ! ! ! ! ! Diese Einstellungen sind nur für fachkundige Personen, falsche Einstellungen können dazu führen, dass die Kamera nicht mehr funktioniert. Im Ordner „/flash/config“ ( erreichbar über eine FTP-Verbindung ) befinden sich die Dateien „user.ini“...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 [Lighting] #Auslöseschwelle (Shutter Wert) Threshold=420 #Hysterese Hysterese=10 #Verzögerung der Umschaltung nach Überschreiten der Schwelle [Sekunden] + 2-4 Sekunden (interne Regelung!) DelayTimeOn=0 DelayTimeOff=10 #Schwarz/Weiß-Modus, wenn LEDs leuchten 0=nein / 1=ja BwMode=1 [StatusMessages] #Zielport für die Statusmeldungen StatusPort=5000 #Ziel IP für Statusmeldungen...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Ist die Authentifizierung deaktiviert, dann sind keine Änderungen vorzunehmen (siehe Originalzustand): Wenn die Authentifizierung aktiviert wurde, dann muss die „snom.thtml“ Datei (der aktiven Sprachversion) wie folgt angepasst werden: İ İ İ İ İ İ İ İ...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.3.2. Motion-JPEG Stream Über die URL http://<Kamera-IP>/mjpg/video.mjpg kann ein Motion-JPEG Stream abgerufen werden. Diese Schnittstelle ist fast vollständig kompatibel zu AXIS VAPIX. Der Start-Header wurde ein wenig erweitert und die Definition des Boundary ist nicht wie bei AXIS “- - myboundary”...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Als Antwort auf die Anfrage erhält man: ___________________________________________________________________ HTTP/1.0 200 OK\r\n Content-Type: text/plain\n Brand.ProdFullName=CP-CAM200801\n ___________________________________________________________________ 8.3.4. Statusmeldungen Die Statusmeldungen bestehen aus Datenpaketen, die immer 32 Zeichen (Byte) bestehen. Der grundlegende Aufbau ist wie folgt: <Sequenznummer>#<Status>@<Parameterbytes><Prüfsumme>...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.3.5. Fernsteuerung Das Datenpaket für die Fernsteuerung ist wie folgt aufgebaut: <Kennung><Absender IP><Seq.-Nr.><Ausg.-Nr.><Dauer><Passwort><Prüfsumme> Kennung Identifikation des Protokolls: „BSREM“ (5 Zeichen - ASCII) Absender IP Beinhaltet die IP-Adresse des Absenders als String aus Hexziffern.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 8.3.6. IP-Adresse zurücksetzen Dies sollte nur durch fachkundige Personen durchgeführt werden. Für Schäden die durch unsachgemäße Handhabung entstehen haftet der Kunde. Ist die eingestellte IP-Adresse nicht bekannt, besteht die Möglichkeit diese via DIP-Schalter auf die Adresse 10.10.10.10 zurück zu setzen.
9.1.1. Installation & Konfiguration der CP-CAM-Viewer Software Sie erhalten die Software Baudisch.CP-CAM-Viewer als ZIP-Archiv. Dieses beinhaltet die Installationsdatei und ein PDF-Dokument mit der entsprechenden Anzahl bestellter Kamera-Lizenzen. Entpacken Sie dieses Archiv an einen beliebigen Ort auf Ihrem Computer und starten Sie das Programm „setup.exe“.
Seite 79
Sprache (Language) Hier kann die angezeigte Sprache der Software (Deutsch/Englisch) geändert werden. Einstellungen (Settings) Über diesen Punkt gelangen Sie in die Konfiguration der Software Baudisch.CP-CAM-Viewer. Beenden (End) Hiermit wird Baudisch.CP-CAM-Viewer dauerhaft beendet und ist nicht mehr aktiv. İ İ İ İ...
Seite 80
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Kamera Typ: Baudisch.CP-CAM Pop-up durch CP-CAM IO-Interface: nicht aktiv Klicken Sie auf „Übernehmen“ um die Einstellungen zu speichern. • Wechseln Sie in den Reiter „Sprechstelle“ und Vervollständigen Sie folgende • Angaben: Modulname: Vergeben Sie einen Namen für das SIP-Modul (z.B.
Seite 81
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Wechseln Sie in den Reiter „Videobild“ und vervollständigen Sie folgende Angaben: • Position (X,Y): Geben Sie die Position des Videofensters auf dem Bildschirm Größe (B,H): Geben Sie die Größe des Videofensters an. Bildrahmen Ein: Ja (Haken gesetzt).
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 9.1.2. Konfiguration des SIP-Moduls Öffnen Sie das Webinterface des SIP-Moduls über den Webbrowser per IP-Adresse. • Standard-IP-Adresse: 192.168.1.200 Wechseln Sie in den Bereich „Einstellungen Hardware“ (Passwort: 1234) • Wechseln Sie in das Menü „Status / Fernsteuerung“...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 9.2. Beispielkonfiguration eines Snom IP-Telefons mit Bildübertragung Das Bild der IP-Kamera kann auf dem Display eines Snom IP-Telefons angezeigt werden. Vorraussetzung für die Anzeige des Kamerabildes bei eingehendem Türruf: Kompatibles Snom Telefon (820, 821, 760) mit Firmware Version 8.7.4.5 oder neuer •...
Seite 84
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Im nächsten Schritt werden die Einstellungen für die Automatische Bildübertragung von der integrierten IP-Kamera vorgenommen. Klicken Sie auf „Betrieb“ -> „Telefonbuch“ um folgende Einstellungen vorzunehmen: Nummer: SIP ID der VideoDoorStation Titel: beliebig wählbar...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Produktdetails 10.1. Technische Daten SIP Modul Anschlüsse und Schnittstellen Ethernet über RJ45 Ethernet mit PoE ohne externe Versorgung 10/100 Mbit/s Ethernet ohne PoE mit externer Versorgung Ethernet über RJ45 Integrierter Switch zum direkten Anschluss einer IP Kamera...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 10.2. Technische Daten IP Kamera Sensor VGA Color CMOS Sensor Objektiv 2.5mm f1:2.0 bei Festblende 2.0 • Fokussierbereich 20cm bis unendlich, • Blickwinkel horizontal ca. 83° , vertikal ca. 65° , • diagonal ca. 111°...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 10.5. Anschlussbeschreibung Die IP-VideoDoorStation Plus darf auf keinen Fall mit Netzspannungen ~230VAC betrieben oder beaufschlagt werden. Wird dies nicht eingehalten, so kann bei fehlender Erdung das Modul so beschädigt werden, dass Netzspannung am Gehäuse anliegt und Lebensgefahr besteht.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 ! ! ! ! ! ! ! ! Gesamtlaststrom Iges = 0,2A der 24V Ausgänge an X2.5, X3.8 und X5.12 beachten. Anschluss Bezeichnung Beschreibung TPOUT0+ (PoE) Tx+ (PoE über Endspan 48V) (INPUT) TPOUT0- (PoE) Tx- (PoE über Endspan 48V)
Seite 92
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 ! ! ! ! ! ! ! ! Bitte beachten: Gesamtlaststrom Iges = 0,2A der 24V Ausgänge an X2.5, X3.8 und X5.12 beachten. PE (Erdungskontakt) X3.1 verbinden, um gefährliche Situationen zu verhindern! Maximalbelastung der potentialfreien Relaiskontakte von REL1 X3.4-5 und REL2 X3.6-7 beachten.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 ! ! ! ! ! ! ! ! Bitte beachten: Gesamtlaststrom Iges = 0,2A der 24V Ausgänge an X2.5, X3.8 und X5.12 beachten. Maximale Leitungslänge von 1,5m zu den Matrixmodulen oder zum Tastenfeld beachten.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 10.6.2. Verbindungen und Betriebszustände 4 weitere LEDs sind, durch eine Aussparung, wie sie in der Abbildung zu sehen ist, an der Seite des Türmoduls, sichtbar. Zeigt an, wenn eine Verbindung mit einem Netzwerk über X1 besteht.
Im Zweifelsfall die IP-Adresse des SIP-Servers eintragen, wenn man in einem • lokalen Netzwerk arbeitet. DNS Server aufsetzen • Tippfehler korrigieren • Mit welchen Systemlösungen ist die Baudisch.IP-VideoDoorStation Plus bislang geprüft und softwaretechnisch kompatibel? Eine Kompatibilitätsliste erhalten Sie auf Anfrage. 20131211DO_HB-DE_Baudisch.IP-VideoDoorStationPlus.doc 96 / 96 LD/11.12.2013...
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Kundenservice Updates Die Beschreibung, woher Sie die aktuellste Firmware beziehen können und wie Sie Updates durchführen, wird im Kapitel 6.4 und Fehler! Verweisquelle konnte nicht gefunden werden. erläutert. Support durch FAQ In Kapitel 11 finden Sie Antworten auf häufig gestellte Fragen.
Baudisch.IP-VideoDoorStation Plus Version 1.1 - Stand: 11.12.2013 Glossar SIP (Session Initiation Protocol) ist ein Netzprotokoll zum Aufbau, zur Steuerung und zum Abbau einer Kommunikationssitzung zwischen zwei und mehr Teilnehmern. Das Protokoll wird u. a. im RFC 3261 spezifiziert. In der IP-Telefonie ist das SIP ein häufig angewandtes Protokoll.
