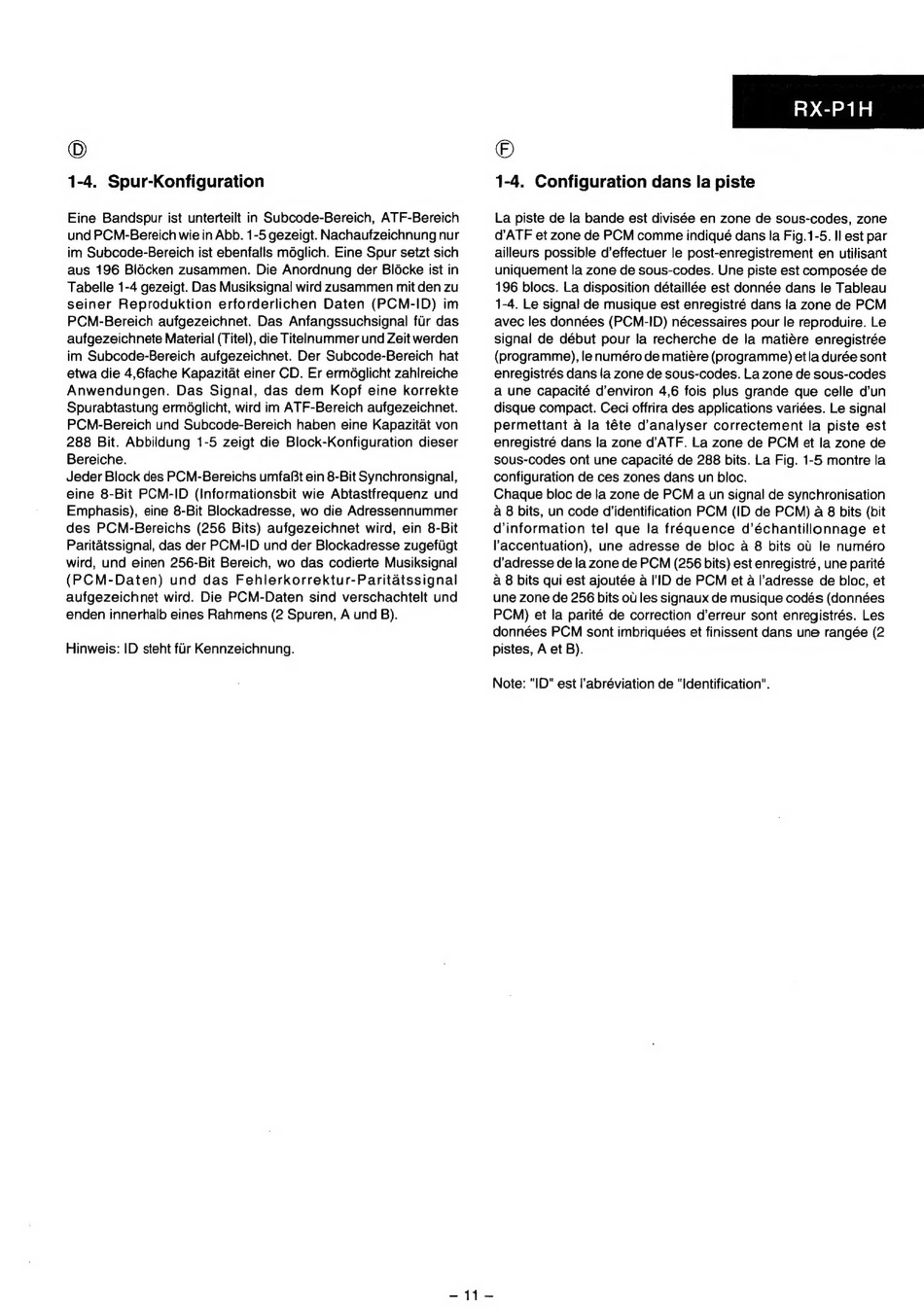

1-4. Spur-Konfiguration
Eine Bandspur ist unterteilt in Subcode-Bereich, ATF-Bereich
und PCM-Bereich wie in Abb. 1-5 gezeigt. Nachaufzeichnung nur
im Subcode-Bereich ist ebenfalls méglich. Eine Spur setzt sich
aus 196 Blécken zusammen. Die Anordnung der Blécke ist in
Tabelle 1-4 gezeigt. Das Musiksignal wird zusammen mit den zu
seiner Reproduktion erforderlichen Daten (PCM-ID) im
PCM-Bereich aufgezeichnet. Das Anfangssuchsignal fur das
aufgezeichnete Material (Titel), die Titelnummer und Zeit werden
im Subcode-Bereich aufgezeichnet. Der Subcode-Bereich hat
etwa die 4,6fache Kapazitat einer CD. Er erméglicht zahireiche
Anwendungen. Das Signal, das dem Kopf eine korrekte
Spurabtastung erméglicht, wird im ATF-Bereich aufgezeichnet.
PCM-Bereich und Subcode-Bereich haben eine Kapazitat von
288 Bit. Abbildung 1-5 zeigt die Block-Konfiguration dieser
Bereiche.
Jeder Block des PCM-Bereichs umfaBt ein 8-Bit Synchronsignal,
eine 8-Bit PCM-ID (Informationsbit wie Abtastfrequenz und
Emphasis), eine 8-Bit Blockadresse, wo die Adressennummer
des PCM-Bereichs (256 Bits) aufgezeichnet wird, ein 8-Bit
Paritatssignal, das der PCM-ID und der Blockadresse zugefiigt
wird, und einen 256-Bit Bereich, wo das codierte Musiksignal
(PCM-Daten) und das Fehlerkorrektur-Paritatssignal
aufgezeichnet wird. Die PCM-Daten sind verschachtelt und
enden innerhalb eines Rahmens (2 Spuren, A und B).
Hinweis: ID steht fur Kennzeichnung.
RX-P1H
©
1-4. Configuration dans la piste
La piste de la bande est divisée en zone de sous-codes, zone
d'ATF et zone de PCM comme indiqué dans Ia Fig.1-5. Il est par
ailleurs possible d'effectuer le post-enregistrement en utilisant
uniquement la zone de sous-codes. Une piste est composée de
196 blocs. La disposition détaillée est donnée dans le Tableau
1-4. Le signal de musique est enregistré dans la zone de PCM
avec les données (PCM-ID) nécessaires pour le reproduire. Le
signal de début pour la recherche de la matiére enregistrée
(programme), le numéro de matiére (programme) etla durée sont
enregistrés dans la zone de sous-codes. La zone de sous-codes
a une capacité d'environ 4,6 fois plus grande que celle d'un
disque compact. Ceci offrira des applications variées. Le signal
permettant a la téte d'analyser correctement la piste est
enregistré dans la zone d'ATF. La zone de PCM et la zone de
sous-codes ont une capacité de 288 bits. La Fig. 1-5 montre la
configuration de ces zones dans un bloc.
Chaque bloc de la zone de PCM a un signal de synchronisation
a 8 bits, un code d'identification PCM (ID de PCM) a 8 bits (bit
d'information tel que la fréquence d'échantillonnage et
l''accentuation), une adresse de bloc a 8 bits ot le numéro
d'adresse de la zone de PCM (256 bits) est enregistré, une parité
a 8 bits qui est ajoutée a I'ID de PCM et a l'adresse de bloc, et
une zone de 256 bits ot les signaux de musique codés (données
PCM) et la parité de correction d'erreur sont enregistrés. Les
données PCM sont imbriquées et finissent dans une rangée (2
pistes, A et B).
Note: "ID" est l''abréviation de "Identification".
