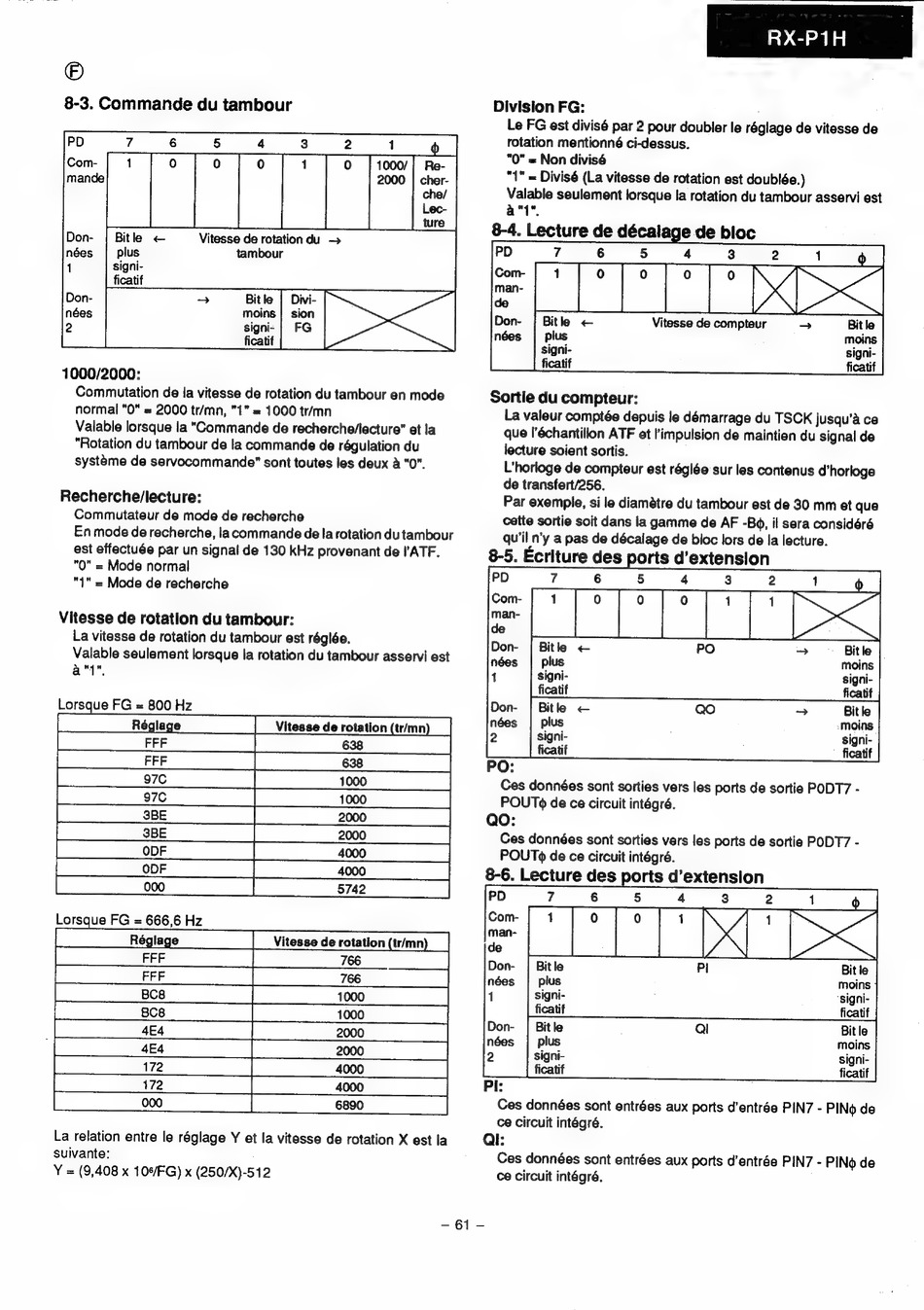

8-3. Commande du tambour
plus
signi-
ficatif
1000/2000:
Commutation de la vitesse de rotation du tambour en mode
normal "O" = 2000 tr/mn, "1" = 1000 tr/mn
Valable lorsque la "Commande de recherche/lecture" et la
"Rotation du tambour de la commande de régulation du
systéme de servocommande' sont toutes les deux a "0".
Recherche/lecture:
Commutateur de mode de recherche
En mode de recherche, la commande de la rotation du tambour
est effectuée par un signal de 130 kHz provenant de l'ATF.
"0" = Mode normal
"1" = Mode de recherche
Vitesse de rotation du tambour:
La vitesse de rotation du tambour est régiée.
Valable seulement lorsque la rotation du tambour asservi est
ani".
Lorsque FG = 800 Hz
6890
"0" = Non divisé
"1" = Divisé (La vitesse de rotation est doublée.)
Valable seulement lorsque la rotation du tambour asservi est
a"t".
8-4. Lecture de décalage de bloc
Sortie du compteur:
La valeur comptée depuis le démarrage du TSCK jusqu'a ce
que l'échantillion ATF et l'impulsion de maintien du signal de
lecture soient sortis.
L'horloge de compteur est régiée sur les contenus d'horloge
de transfert/256.
Par exemple, si le diamétre du tambour est de 30 mm et que
cette sortie soit dans la gamme de AF -Bd, il sera considéré
qu'il n'y a pas de décalage de bloc lors de la lecture.
8-5. Ecriture des ports d'extension
Qo:
Ces données sont sorties vers les ports de sortie PODT7 -
POUT6 de ce circuit intégré.
8-6. Lecture des ports d'extension
Bit le
moins
signi-
ficatif
PI:
Ces données sont entrées aux ports d'entrée PINT - PIN de
ce circuit intégré.
Ql:
Ces données sont entrées aux ports d'entrée PINT - PIN de
ce circuit intégré.
