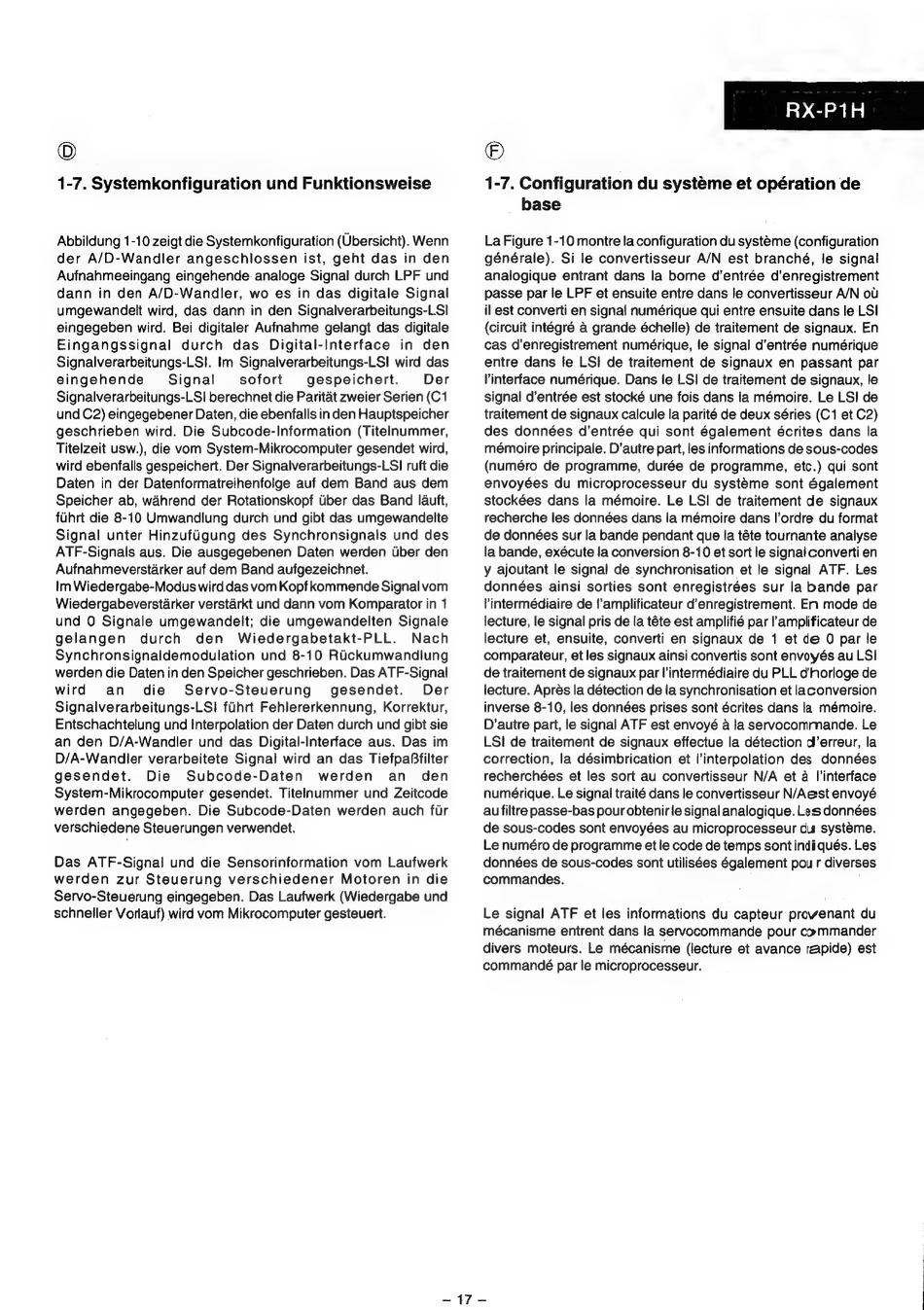

1-7. Systemkonfiguration und Funktionsweise
Abbildung 1-10 zeigt die Systemkonfiguration (Ubersicht). Wenn
der A/D-Wandler angeschlossen ist, geht das in den
Aufnahmeeingang eingehende. analoge Signal durch LPF und
dann in den A/D-Wandler, wo es in das digitale Signal
umgewandelt wird, das dann in den Signalverarbeitungs-LSI
eingegeben wird. Bei digitaler Aufnahme gelangt das digitale
Eingangssignal durch das Digital-Interface in den
Signalverarbeitungs-LSI. Im Signalverarbeitungs-LSI wird das
eingehende Signal sofort gespeichert. Der
Signalverarbeitungs-LSI berechnet die Paritat zweier Serien (C1
und C2) eingegebener Daten, die ebenfalls in den Hauptspeicher
geschrieben wird. Die Subcode-Information (Titelnummer,
Titelzeit usw.), die vom System-Mikrocomputer gesendet wird,
wird ebenfalls gespeichert. Der Signalverarbeitungs-LSI ruft die
Daten in der Datenformatreihenfolge auf dem Band aus dem
Speicher ab, wahrend der Rotationskopf Uber das Band lauft,
fiihrt die 8-10 Umwandlung durch und gibt das umgewandelte
Signal unter Hinzufigung des Synchronsignals und des
ATF-Signals aus. Die ausgegebenen Daten werden Uber den
Aufnahmeverstarker auf dem Band aufgezeichnet.
Im Wiedergabe-Modus wird das vom Kopf kommende Signal vom
Wiedergabeverstarker verstarkt und dann vom Komparator in 1
und 0 Signale umgewandelt; die umgewandelten Signale
gelangen durch den Wiedergabetakt-PLL. Nach
Synchronsignaldemodulation und 8-10 Ruckumwandlung
werden die Daten in den Speicher geschrieben. Das ATF-Signal
wird an die Servo-Steuerung gesendet. Der
Signalverarbeitungs-LS! fihrt Fehlererkennung, Korrektur,
Entschachtelung und Interpolation der Daten durch und gibt sie
an den D/A-Wandler und das Digital-Interface aus. Das im
D/A-Wandler verarbeitete Signal wird an das TiefpaBfilter
gesendet. Die Subcode-Daten werden an den
System-Mikrocomputer gesendet. Titelnummer und Zeitcode
werden angegeben. Die Subcode-Daten werden auch fur
verschiedene Steuerungen verwendet.
Das ATF-Signal und die Sensorinformation vom Laufwerk
werden zur Steuerung verschiedener Motoren in die
Servo-Steuerung eingegeben. Das Laufwerk (Wiedergabe und
schneller Vorlauf) wird vom Mikrocomputer gesteuert.
RX-P1H
©
1-7. Configuration du systéme et opération de
base
La Figure 1-10 montre la configuration du systeme (configuration
générale). Si le convertisseur A/N est branché, le signa!
analogique entrant dans la borne d'entrée d'enregistrement
passe par le LPF et ensuite entre dans le convertisseur A/N ou
il est converti en signal numérique qui entre ensuite dans le LSI
(circuit intégré a grande échelle) de traitement de signaux. En
cas d'enregistrement numérique, le signal d'entrée numérique
entre dans fe LSI de traitement de signaux en passant par
l'interface numérique. Dans le LSI de traitement de signaux, le
signal d'entrée est stocké une fois dans la mémoire. Le LS! de
traitement de signaux calcule la parité de deux séries (C1 et C2)
des données d'entrée qui sont également écrites dans la
mémoire principale. D'autre part, les informations de sous-codes
(numéro de programme, durée de programme, etc.) qui sont
envoyées du microprocesseur du systéme sont également
stockées dans la mémoire. Le LSI de traitement de signaux
recherche les données dans la mémoire dans |'ordre du format
de données sur la bande pendant que la téte tournante analyse
la bande, exécute la conversion 8-10 et sort le signal converti en
y ajoutant le signal de synchronisation et le signal ATF. Les
données ainsi sorties sont enregistrées sur la bande par
lintermédiaire de l'amplificateur d'enregistrement. En mode de
lecture, le signal pris de la téte est amplifié par l'amplificateur de
lecture et, ensuite, converti en signaux de 1 et de O par le
comparateur, et les signaux ainsi convertis sont envoyés au LSI
de traitement de signaux par l'intermédiaire du PLL d'horloge de
lecture. Aprés la détection de la synchronisation et laconversion
inverse 8-10, les données prises sont écrites dans la mémoire.
D'autre part, le signal ATF est envoyé a la servocommande. Le
LSI de traitement de signaux effectue la détection d'erreur, la
correction, la désimbrication et l'interpolation des données
recherchées et les sort au convertisseur N/A et a l'interface
numérique. Le signal traité dans le convertisseur N/Aest envoyé
au filtre passe-bas pour obtenir le signal analogique. Les données
de sous-codes sont envoyées au microprocesseur du systeme.
Le numéro de programme et le code de temps sont indi qués. Les
données de sous-codes sont utilisées également pou r diverses
commandes.
Le signal ATF et les informations du capteur provenant du
mécanisme entrent dans la servocommande pour commander
divers moteurs. Le mécanisme (lecture et avance rapide) est
commandé par le microprocesseur.
~17-
