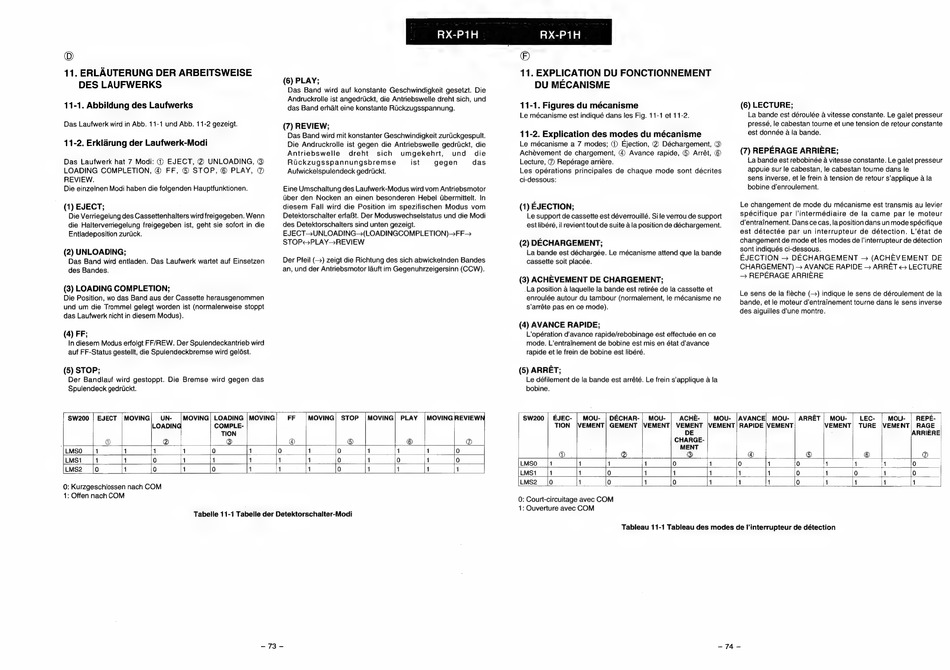

11. ERLAUTERUNG DER ARBEITSWEISE
DES LAUFWERKS
11-1. Abbildung des Laufwerks
Das Laufwerk wird in Abb. 11-1 und Abb. 11-2 gezeigt.
11-2. Erklarung der Laufwerk-Modi
Das Laufwerk hat 7 Modi: ® EJECT, @ UNLOADING, ©
LOADING COMPLETION, @ FF, © STOP, © PLAY, ®
REVIEW.
Die einzelnen Modi haben die folgenden Hauptfunktionen.
(1) EJECT;
Die Verriegelung des Cassettenhalters wird freigegeben. Wenn
die Halterverriegelung freigegeben ist, geht sie sofort in die
Entladeposition zurtick.
(2) UNLOADING;
Das Band wird entladen. Das Laufwerk wartet auf Einsetzen
des Bandes.
(3) LOADING COMPLETION;
Die Position, wo das Band aus der Cassette herausgenommen
und um die Trommel gelegt worden ist (normalerweise stoppt
das Laufwerk nicht in diesem Modus).
(4) FF;
In diesem Modus erfolgt FF/REW. Der Spulendeckantrieb wird
auf FF-Status gestellt, die Spulendeckbremse wird gelést.
(5) STOP;
Der Bandlauf wird gestoppt. Die Bremse wird gegen das
Spulendeck gedriickt.
RX-P1H
(6) PLAY;
Das Band wird auf konstante Geschwindigkeit gesetzt. Die
Andruckrolle ist angedrtickt, die Antriebswelle dreht sich, und
das Band erhalt eine konstante Rickzugsspannung.
(7) REVIEW;
Das Band wird mit konstanter Geschwindigkeit zurickgespult.
Die Andruckrolle ist gegen die Antriebswelle gedrtickt, die
Antriebswelle dreht sich umgekehrt, und die
Ruckzugsspannungsbremse ist gegen das
Aufwickelspulendeck gedriickt.
Eine Umschaltung des Laufwerk-Modus wird vom Antriebsmotor
uber den Nocken an einen besonderen Hebei Ubermittelt. In
diesem Fall wird die Position im spezifischen Modus vom
Detektorschalter erfaBt. Der Moduswechselstatus und die Modi
des Detektorschalters sind unten gezeigt.
EJECT->UNLOADING—(LOADINGCOMPLETION)->FF->
STOP<PLAY>REVIEW
Der Pfeil (+) zeigt die Richtung des sich abwickelnden Bandes
an, und der Antriebsmotor lauft im Gegenuhrzeigersinn (CCW).
$w200 | EJECT |MOVING| UN- |MOVING| LOADING |MOVING| FF /MOVING| STOP |MOVING| PLAY |MOVING REVIEW
LOADING COMPLE-
TION
| o @ @ @ ®_| ©_| @
LMso |1 1 1 1 0 1 1 0 1 1 1 0
LMsi_|1 1 0 1 1 1 1 0 if |0 1 0
LMS2 0 1 0 1 0 1 1 0 1 1 1 14
0: Kurzgeschlossen nach COM
1: Offen nach COM
Tabelle 11-1 Tabelle der Detektorschalter-Modi
-73-
RX-P1H
©
11. EXPLICATION DU FONCTIONNEMENT
DU MECANISME
11-1. Figures du mécanisme
Le mécanisme est indiqué dans les Fig. 11-1 et 11-2.
11-2. Explication des modes du mécanisme
Le mécanisme a 7 modes; @ Ejection, @ Déchargement, @
Achévement de chargement, © Avance rapide, 6) Arrét, ©
Lecture, @ Repérage arriére.
Les opérations principales de chaque mode sont décrites
ci-dessous:
(1) EJECTION;
Le support de cassette est déverrouillé. Sile verrou de support
est libéré, il revient tout de suite ala position de déchargement.
(2) DECHARGEMENT;
La bande est déchargée. Le mécanisme attend que la bande
cassette soit placée.
(3) ACHEVEMENT DE CHARGEMENT;
La position a laquelle la bande est retirée de la cassette et
enroulée autour du tambour (normalement, le mécanisme ne
s'arréte pas en ce mode).
(4) AVANCE RAPIDE;
L'opération d'avance rapide/rebobinage est effectuée en ce
mode. L'entrainement de bobine est mis en état d'avance
rapide et le frein de bobine est libéré.
(5) ARRET;
Le défilement de la bande est arrété. Le frein s'applique a la
bobine.
(6) LECTURE;
La bande est déroulée a vitesse constante. Le galet presseur
presse, le cabestan tourne et une tension de retour constante
est donnée a la bande.
(7) REPERAGE ARRIERE;
La bande est rebobinée a vitesse constante. Le galet presseur
appuie sur le cabestan, le cabestan tourne dans le
sens inverse, et le frein a tension de retour s'applique a la
bobine d'enroulement.
Le changement de mode du mécanisme est transmis au levier
spécifique par l'intermédiaire de la came par le moteur
d'entrainement. Dans ce cas, la position dans un mode spécifique
est détectée par un interrupteur de détection. L'état de
changement de mode et les modes de |'interrupteur de détection
sont indiqués ci-dessous.
EJECTION — DECHARGEMENT > (ACHEVEMENT DE
CHARGEMENT) -> AVANCE RAPIDE > ARRET <» LECTURE
— REPERAGE ARRIERE
Le sens de la fléche (>) indique le sens de déroulement de la
bande, et le moteur d'entrainement tourne dans le sens inverse
des aiguilles d'une montre.
$w200 | EJEC- | MOU- | DECHAR-| MOU- | ACHE- | MOU- |AVANCE| MOU- | ARRET| MOU- | LEC- | MOU- | REPE-
TION \VEMENT| GEMENT |VEMENT! VEMENT |VEMENT|! RAPIDE |VEMENT VEMENT| TURE VEMENT| RAGE
DE
ARRIERE
CHARGE-
MENT
® @ @ ®@ |[ © © @
LMSO_ {14 1 1 1 0 1 0 1 0 1 1 1 0
ILMsi [1 1 0 1 1 1 1 1 0 1 0 1 0
LMS2__|0 i" 0 1 [o 1 1 1 0 1 1 1 1
0: Court-circuitage avec COM
1: Ouverture avec COM
Tableau 11-1 Tableau des modes de l'interrupteur de détection
