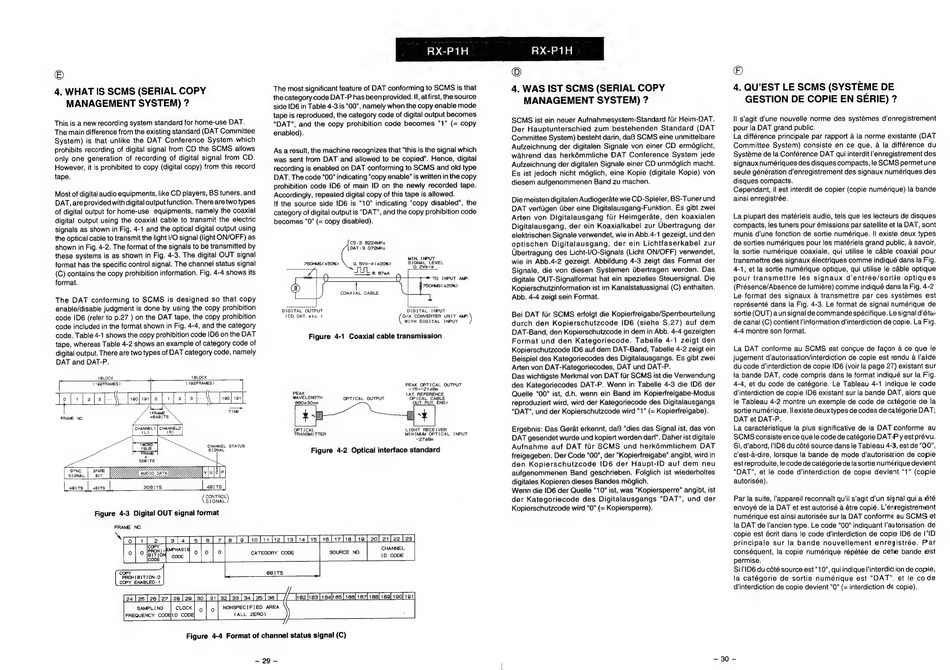

4. WHAT IS SCMS (SERIAL COPY
MANAGEMENT SYSTEM) ?
This is a new recording system standard for home-use DAT.
The main difference from the existing standard (DAT Committee
System) is that unlike the DAT Conference System which
prohibits recording of digital signal from CD the SCMS allows
only one generation of recording of digital signal from CD.
However, it is prohibited to copy (digital copy) from this record
tape.
Most of digital audio equipments, like CD players, BS tuners, and
DAT, are provided with digital output function. There are two types
of digital output for home-use equipments, namely the coaxial
digital output using the coaxial cable to transmit the electric
signals as shown in Fig. 4-1 and the optical digital output using
the optical cable to transmit the light I/O signal (light ON/OFF) as
shown in Fig. 4-2. The format of the signals to be transmitted by
these systems is as shown in Fig. 4-3. The digital OUT signal
format has the specific control signal. The channel status signal
(C) contains the copy prohibition information. Fig. 4-4 shows its
format.
The DAT conforming to SCMS is designed so that copy
enable/disable judgment is done by using the copy prohibition
code ID6 (refer to p.27 ) on the DAT tape, the copy prohibition
code included in the format shown in Fig. 4-4, and the category
code. Table 4-1 shows the copy prohibition code ID6 on the DAT
tape, whereas Table 4-2 shows an example of category code of
'digital output. There are two types of DAT category code, namely
DAT and DAT-P.
1BLOCK BLOCK
(192FRAMES) (192FRAMES) |
[ i
Ty | SE SES lz | Fh Tele!
7 FRAME _ TIME
FRAME NO. " s64BITS \
CHANNEL 1 | CHANNEL2
cL) (RD
CHANNEL STATUS
NAL
1WORD
1SUB
t
CONTROL
SIGNAL
Oo
Figure 4-3 Digital OUT signal format
FRAME NO.
Ee
Rep 1 EMPHASIS
BITION
Sou. | CODE
COP'
PROHIBITION: 0
COPY ENABLED: 1
FREQUENCY CODBID CODE
CATEGORY CODE
NONSPECIFIEOD AREA
CALL ZERO)
RX-P1H RX-P1H
The most significant feature of DAT conforming to SCMS is that
the category code DAT-P has been provided. If, at first, the source
side ID6 in Table 4-3 is "00", namely when the copy enable mode
tape is reproduced, the category code of digital output becomes
"DAT", and the copy prohibition code becomes "1" (= copy
enabled).
As a result, the machine recognizes that "this is the signal which
was sent from DAT and allowed to be copied". Hence, digital
recording is enabled on DAT conforming to SCMS and oid.type
DAT. The code "00" indicating "copy enable" is written in the copy
prohibition code ID6 of main ID on the newly recorded tape.
Accordingly, repeated digital copy of this tape is allowed.
If the source side ID6 is "10" indicating "copy disabled", the
category of digital output is "DAT", and the copy prohibition code
becomes "0" (= copy disabled).
CD: 2. B224MHz
DAT:3. O72MHz
75OHMS ( +5096) O. BVD~p (420%)
MIN. INPUT
SIGNAL LEVEL
, QO. 2Ve-p
DIGITAL ouTPuT DIGITAL INPUT
(CD. DAT. etc. ) D/A CONVERTER UNIT AMP.
WITH DIGITAL INPUT
Figure 4-1 Coaxial cable transmission
PEAK OPTICAL OUTPUT
-15~-210Bm
PEAK (AT REFERENCE
WAVELENGTH OPTICAL OUTPUT OPICAL CABLE
660430nm OUT PUT END)
GY Y
OPTICAL LIGHT RECEIVER
TRANSMITTER MINIMUM OPTICAL INPUT
~27¢0Bm
Figure 4-2 Optical interface standard
CHANNEL
10 CODE
SOURCE NO.
88ITs
SAMPLING CLOCK
Figure 4-4 Format of channel status signal (C)
~ 29 —
©
4. WAS IST SCMS (SERIAL COPY
MANAGEMENT SYSTEM) ?
Die meisten digitalen Audiogerate wie CD-Spieler, BS-Tuner und
DAT verfigen Uber eine Digitalausgang-Funktion. Es gibt zwei
Arten von Digitalausgang fur Heimgerate, den koaxialen
Digitalausgang, der ein Koaxialkabel zur Ubertragung der
elektrischen Signale verwendet, wie in Abb.4-1 gezeigt, und den
optischen Digitalausgang, der ein Lichtfaserkabel zur
Ubertragung des Licht-I/O-Signals (Licht ON/OFF) verwendet,
wie in Abb.4-2 gezeigt. Abbildung 4-3 zeigt das Format der
Signale, die von diesen Systemen Ubertragen werden. Das
digitale OUT-Signalformat hat ein spezielles Steuersignal. Die
Kopierschutzinformation ist im Kanalstatussignal (C) enthalten.
Abb. 4-4 zeigt sein Format.
Bei DAT fiir SCMS erfolgt die Kopierfreigabe/Sperrbeurteilung
durch den Kopierschutzcode ID6 (siehe S.27) auf dem
DAT-Band, den Kopierschutzcode in dem in Abb. 4-4 gezeigten
Format und den Kategoriecode. Tabelle 4-1 zeigt den
Kopierschutzcode ID6 auf dem DAT-Band, Tabelle 4-2 zeigt ein
Beispiel des Kategoriecodes des Digitalausgangs. Es gibt zwei
Arten von DAT-Kategoriecodes, DAT und DAT-P.
Das wichtigste Merkmal von DAT fir SCMS ist die Verwendung
des Kategoriecodes DAT-P. Wenn in Tabelle 4-3 die ID6 der
Quelle "00" ist, d.h. wenn ein Band im Kopierfreigabe-Modus
reproduziert wird, wird der Kategoriecode des Digitalausgangs
"DAT", und der Kopierschutzcode wird "1" (= Kopierfreigabe).
Ergebnis: Das Gerat erkennt, daB "dies das Signal ist, das von
DAT gesendet wurde und kopiert werden darf". Daher ist digitale
Aufnahme auf DAT fir SCMS und herkémmlichem DAT
freigegeben. Der Code "00", der "Kopierfreigabe" angibt, wird in
den Kopierschutzcode ID6 der Haupt-ID auf dem neu
aufgenommenen Band geschrieben. Folglich ist wiederholtes
digitales Kopieren dieses Bandes mdglich.
Wenn die ID6 der Quelle "10" ist, was "Kopiersperre" angibt, ist
der Kategoriecode des Digitalausgangs "DAT", und der
Kopierschutzcode wird "0" (= Kopiersperre).
©
4. QU'EST LE SCMS (SYSTEME DE
GESTION DE COPIE EN SERIE) ?
Il s'agit d'une nouvelle norme des systemes d'enregistrement
pour la DAT grand public.
La différence principale par rapport a la norme existante (DAT
Committee System) consiste en ce que, a la différence du
Systéme de la Conférence DAT qui interdit l'enregistrement des
signaux numériques des disques compacts, le SCMS permet une
seule génération d'enregistrement des signaux numériques des
disques compacts.
Cependant, il est interdit de copier (copie numérique) la bande
ainsi enregistrée.
La plupart des matériels audio, tels que les lecteurs de disques
compacts, les tuners pour émissions par satellite et la DAT, sont
munis d'une fonction de sortie numérique. I} existe deux types
de sorties numériques pour les matériels grand public, a savoir,
la sortie numérique coaxiale, qui utilise le cable coaxial pour
transmettre des signaux électriques comme indiqué dans la Fig.
4-1, et la sortie numérique optique, qui utilise le cable optique
pour transmettre les signaux d'entrée/sortie optiques
(Présence/Absence de lumiére) comme indiqué dans la Fig. 4-2
Le format des signaux a transmettre par ces systemes est
représenté dans la Fig. 4-3. Le format de signal numérique de
sortie (OUT) aun signal de commande spécifique. Le signal d'éta:
de canal (C) contient!'information d'interdiction de copie. La Fig.
4-4 montre son format.
La DAT conforme au SCMS est congue de fagon a ce que le
jugement d'autorisation/interdiction de copie est rendu a l'aide
du code d'interdiction de copie ID6 (voir la page 27) existant sur
la bande DAT, code compris dans le format indiqué sur la Fig.
4-4, et du code de catégorie. Le Tableau 4-1 indique le code
d'interdiction de copie ID6 existant sur la bande DAT, alors que
le Tableau 4-2 montre un exemple de code de catégorie de la
sortie numérique. Il existe deux types de codes de catégorie DAT;
DAT et DAT-P.
La caractéristique la plus significative de la DAT conforme au
SCMS consiste en ce que le code de catégorie DAT-P y est prévu.
Si, d'abord, I'ID6 du cété source dans le Tableau 4-3, est de "00",
c'est-a-dire, lorsque la bande de mode d'autorisation de copie
est reproduite, le code de catégorie de la sortie numérique devient
"DAT", et le code d'interdiction de copie devient "1" (copie
autorisée).
Par la suite, l'appareil reconnait qu'il s'agit d'un signal qui a été
envoyé de la DAT et est autorisé a étre copié. L'enregistrement
numérique est ainsi autorisée sur la DAT conforme au SCMS et
la DAT de l'ancien type. Le code "00" indiquant l'autorisation de
copie est écrit dans le code d'interdiction de copie ID6 de |'ID
principale sur la bande nouvellement enregistrée. Par
conséquent, la copie numérique répétée de cetle bande est
permise.
Sil'ID6 du cété source est "10", qui indique l'interdict ion de copie,
la catégorie de sortie numérique est "DAT", et le code
d'interdiction de copie devient "0" (= interdiction de copie).
