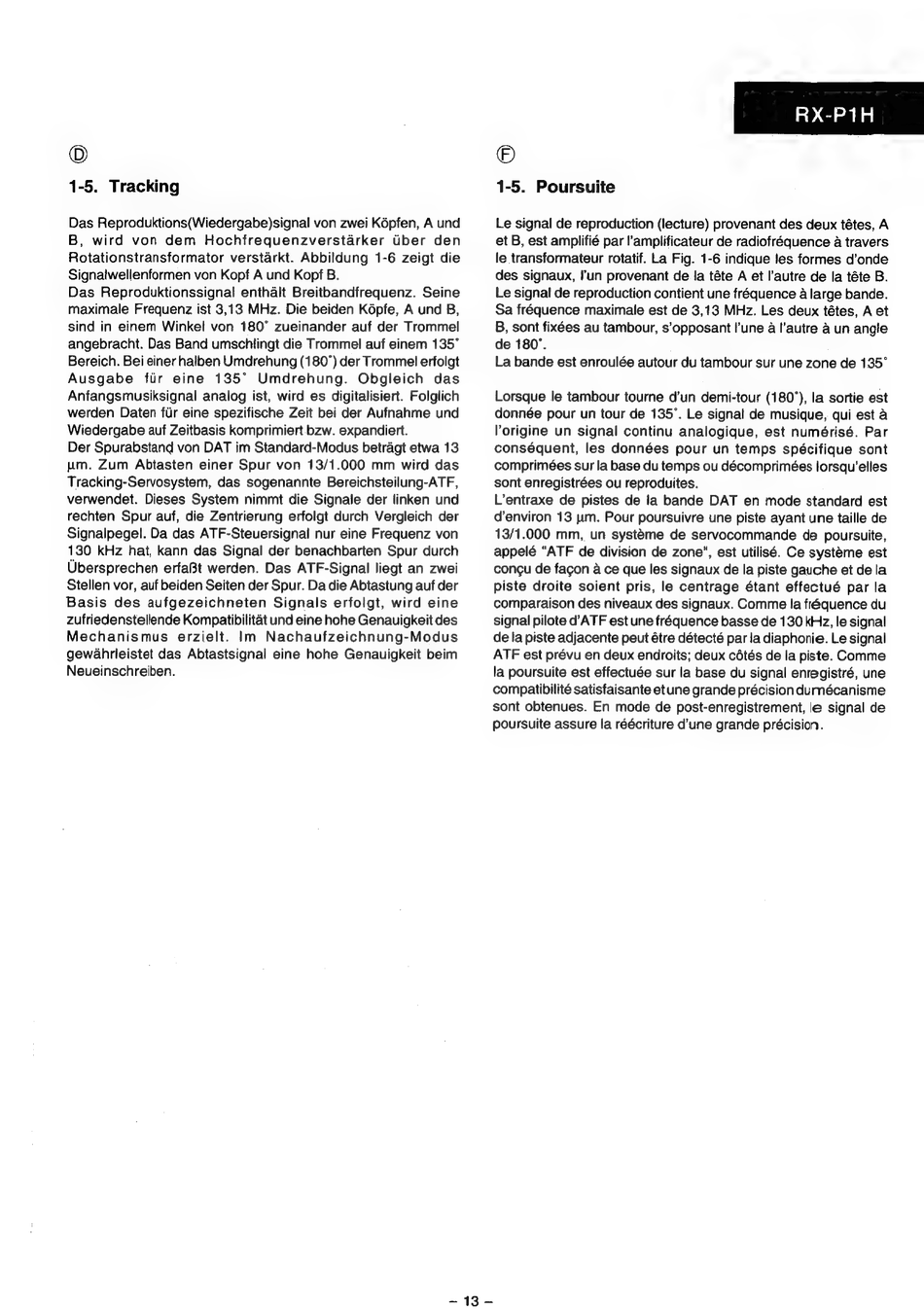

Sharp RX-P1H Technisches Handbuch Seite 11

O
1-5. Tracking
Das Reproduktions(Wiedergabe)signal von zwei Képfen, A und
B, wird von dem Hochfrequenzverstarker Uber den
Rotationstransformator verstarkt. Abbildung 1-6 zeigt die
Signaiwellenformen von Kopf A und Kopf B.
Das Reproduktionssignal enthalt Breitbandfrequenz. Seine
maximale Frequenz ist 3,13 MHz. Die beiden Képfe, A und B,
sind in einem Winkel von 180° zueinander auf der Trommel
angebracht. Das Band umschlingt die Trommel auf einem 135°
Bereich. Bei einer halben Umdrehung (180°) der Trommel erfolgt
Ausgabe fir eine 135° Umdrehung. Obgleich das
Anfangsmusiksignal analog ist, wird es digitalisiert. Folglich
werden Daten fiir eine spezifische Zeit bei der Aufnahme und
Wiedergabe auf Zeitbasis komprimiert bzw. expandiert.
Der Spurabstand von DAT im Standard-Modus betragt etwa 13
tum. Zum Abtasten einer Spur von 13/1.000 mm wird das
Tracking-Servosystem, das sogenannte Bereichsteilung-ATF,
verwendet. Dieses System nimmt die Signale der linken und
rechten Spur auf, die Zentrierung erfolgt durch Vergleich der
Signalpegel. Da das ATF-Steuersignal nur eine Frequenz von
130 kHz hat, kann das Signal der benachbarten Spur durch
Ubersprechen erfaBt werden. Das ATF-Signal liegt an zwei
Stellen vor, auf beiden Seiten der Spur. Da die Abtastung auf der
Basis des aufgezeichneten Signals erfolgt, wird eine
zufriedenstellende Kompatibilitat und eine hohe Genauigkeit des
Mechanismus erzielt. Im Nachaufzeichnung-Modus
gewahrleistet das Abtastsignal eine hohe Genauigkeit beim
Neueinschreiben.
RX-P1H
©
1-5. Poursuite
Le signal de reproduction (lecture) provenant des deux tétes, A
et B, est amplifié par l''amplificateur de radiofrequence a travers
le transformateur rotatif. La Fig. 1-6 indique les formes d'onde
des signaux, l'un provenant de la téte A et l'autre de la téte B.
Le signal de reproduction contient une fréquence a large bande.
Sa fréquence maximale est de 3,13 MHz. Les deux tétes, A et
B, sont fixées au tambour, s'opposant l'une a l'autre a un angle
de 180°.
La bande est enroulée autour du tambour sur une zone de 135°
Lorsque le tambour tourne d'un demi-tour (180°), la sortie est
donnée pour un tour de 135°. Le signal de musique, qui est a
Porigine un signal continu analogique, est numérisé. Par
conséquent, les données pour un temps spécifique sont
comprimées sur la base du temps ou décomprimées lorsqu'elles
sont enregistrées ou reproduites.
L'entraxe de pistes de la bande DAT en mode standard est
d'environ 13 um. Pour poursuivre une piste ayant une taille de
13/1.000 mm, un systéme de servocommande de poursuite,
appelé "ATF de division de zone", est utilisé. Ce systeme est
congu de fagon a ce que les signaux de la piste gauche et dela
piste droite soient pris, le centrage étant effectué par la
comparaison des niveaux des signaux. Comme la fréquence du
signal pilote d'ATF est une fréquence basse de 130 kHz, le signal
de la piste adjacente peut étre détecté par la diaphorie. Le signal
ATF est prévu en deux endroits; deux cétés de la piste. Comme
la poursuite est effectuée sur la base du signal enregistré, une
compatibilité satisfaisante et une grande précision dumécanisme
sont obtenues. En mode de post-enregistrement, le signal de
poursuite assure la réécriture d'une grande précision.
