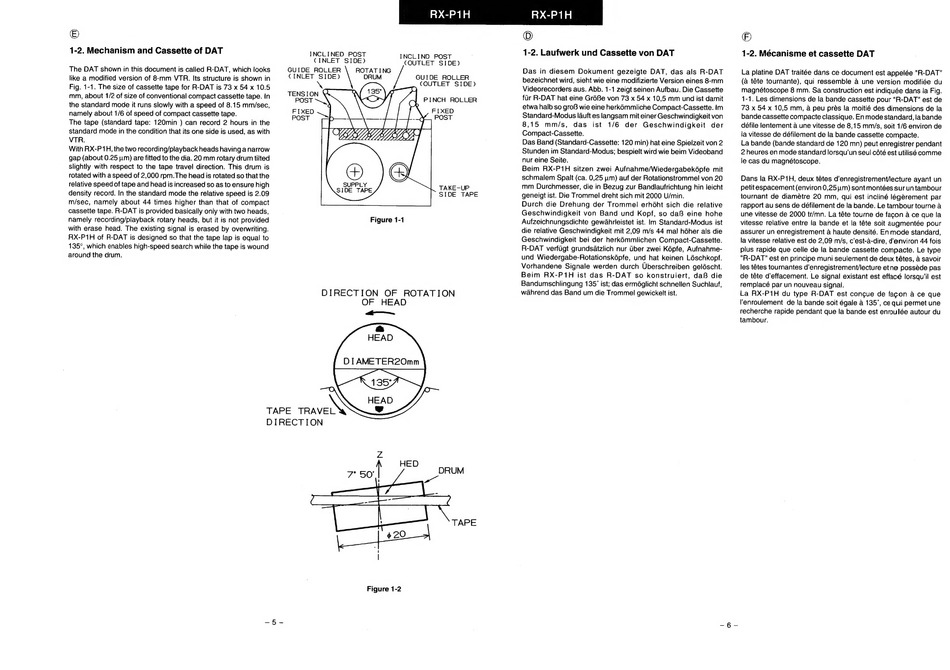

1-2. Mechanism and Cassette of DAT
The DAT shown in this document is called R-DAT, which looks
like a modified version of 8-mm VTR. Its structure is shown in
Fig. 1-1. The size of cassette tape for R-DAT is 73 x 54 x 10.5
mm, about 1/2 of size of conventional compact cassette tape. In
the standard mode it runs slowly with a speed of 8.15 mm/sec,
namely about 1/6 of speed of compact cassette tape.
The tape (standard tape: 120min ) can record 2 hours in the
standard mode in the condition that its one side is used, as with
VTR.
With RX-P1H, the two recording/playback heads having a narrow
gap (about 0.25 im) are fitted to the dia. 20 mm rotary drum tilted
slightly with respect to the tape travel direction. This drum is
rotated with a speed of 2,000 rpm.The head is rotated so that the
relative speed of tape and head is increased so as to ensure high
density record. In the standard mode the relative speed is 2.09
m/sec, namely about 44 times higher than that of compact
cassette tape. R-DAT is provided basically only with two heads,
namely recording/playback rotary heads, but it is not provided
with erase head. The existing signal is erased by overwriting.
RX-P1H of R-DAT is designed so that the tape lap is equal to
135°, which enables high-speed search while the tape is wound
around the drum.
RX-P1H
RX-P1H
INCLINED
POST
CINLET
SIDE)
eee
ee
COUTLET
SIDE)
GUIDE ROLLER \ ROTATING
(INLET SIDE)
DRUM
GUIDE ROLLER
.
(OUTLET SIDE)
TENSION
Post ~\
PINCH ROLLER
FIXED
FIXED
POST
>S
POST
TAKE-UP
SIDE
TAPE
SUPPLY
SIDE
TAPE
Figure 1-1
DIRECTION
OF
ROTATION
OF
HEAD
DIAMETER2Omm
\ Kass |
DIRECTION
Figure 1-2
O
1-2. Laufwerk und Cassette von DAT
Das in diesem Dokument gezeigte DAT, das als R-DAT
bezeichnet wird, sieht wie eine modifizierte Version eines 8-mm
Videorecorders aus. Abb. 1-1 zeigt seinen Aufbau. Die Cassette
fir R-DAT hat eine GréBe von 73 x 54 x 10,5 mm und ist damit
etwa halb so groB wie eine herkG6mmliche Compact-Cassette. Im
Standard-Modus lauft es langsam mit einer Geschwindigkeit von
8,15
mm/s,
das
ist
1/6
der
Geschwindigkeit
der
Compact-Cassette.
Das Band (Standard-Cassette: 120 min) hat eine Spielzeit von 2
Stunden im Standard-Modus; bespielt wird wie beim Videoband
nur eine Seite.
Beim RX-P1H sitzen zwei Aufnahme/Wiedergabeképfe mit
schmalem Spalt (ca. 0,25 um) auf der Rotationstrommel von 20
mm Durchmesser, die in Bezug zur Bandlaufrichtung hin leicht
geneigt ist. Die Trommel dreht sich mit 2000 U/min.
Durch die Drehung der Trommel erhéht sich die relative
Geschwindigkeit von Band und Kopf, so daB eine hohe
Aufzeichnungsdichte gewahrleistet ist. Im Standard-Modus ist
die relative Geschwindigkeit mit 2,09 m/s 44 mal héher als die
Geschwindigkeit bei der herk6mmlichen Compact-Cassette.
R-DAT verfiigt grundsatzlich nur Gber zwei Képfe, Aufnahme-
und Wiedergabe-Rotationsképfe,
und hat keinen Léschkopf.
Vorhandene Signale werden durch Uberschreiben geléscht.
Beim
RX-P1H
ist das
R-DAT
so konstruiert,
daB die
Bandumschlingung 135° ist; das erméglicht schnellen Suchlauf,
wahrend das Band um die Trommel gewickelt ist.
©
1-2. Mécanisme et cassette DAT
La platine DAT traitée dans ce document est appelée "R-DAT"
(a téte tournante), qui ressemble a une version modifiée du
magneétoscope 8 mm. Sa construction est indiquée dans la Fig.
1-1. Les dimensions de la bande cassette pour "R-DAT" est de
73 x 54 x 10,5 mm, a peu prés la moitié des dimensions de la
bande cassette compacte classique. En mode standard, labande
défile lentement a une vitesse de 8,15 mm/s, soit 1/6 environ de
la vitesse de défilement de la bande cassette compacte.
La bande (bande standard de 120 mn) peut enregistrer pendant
2 heures en mode standard lorsqu'un seul cété est utilisé comme
le cas du magnétoscope.
Dans la RX-P1H, deux tétes d'enregistrement/lecture ayant un
petit espacement (environ 0,2541m) sont montées sur un tambour
tournant de diamétre 20 mm, qui est incliné légérement par
rapport au sens de défilement de la bande. Le tambour tourne a
une vitesse de 2000 tr/mn. La téte tourne de facon 4 ce que la
vitesse relative entre la bande et la téte soit augmentée pour
assurer un enregistrement a haute densité. En mode standard,
la vitesse relative est de 2,09 m/s, c'est-a-dire, d'environ 44 fois
plus rapide que celle de la bande cassette compacte. Le type
"R-DAT" est en principe muni seulement de deux tétes, a savoir
les tétes tournantes d'enregistrement/lecture etne posséde pas
de téte d'effacement. Le signal existant est effacé lorsqu'il est
remplacé par un nouveau signal.
La RX-P1H du type R-DAT est congue de fagon a ce que
Penroulement de la bande soit égale a 135°, ce qui permet une
recherche rapide pendant que la bande est enroulée autour du
tambour.
