11-4. 620 mm Drum System
The rotational speed of ¢ 20 mm drum is 2,000 rpm, identical with
the rotational speed of ¢ 30 mm drum. The tape winding angle of
20 mm durm is 135', namely 1.5 times larger than that of @ 30
mm-durm but the track length of 6 20 mm drum is equal to that
of ¢ 30 mm drum so as to ensure the interchangeability of
recording format of tape.

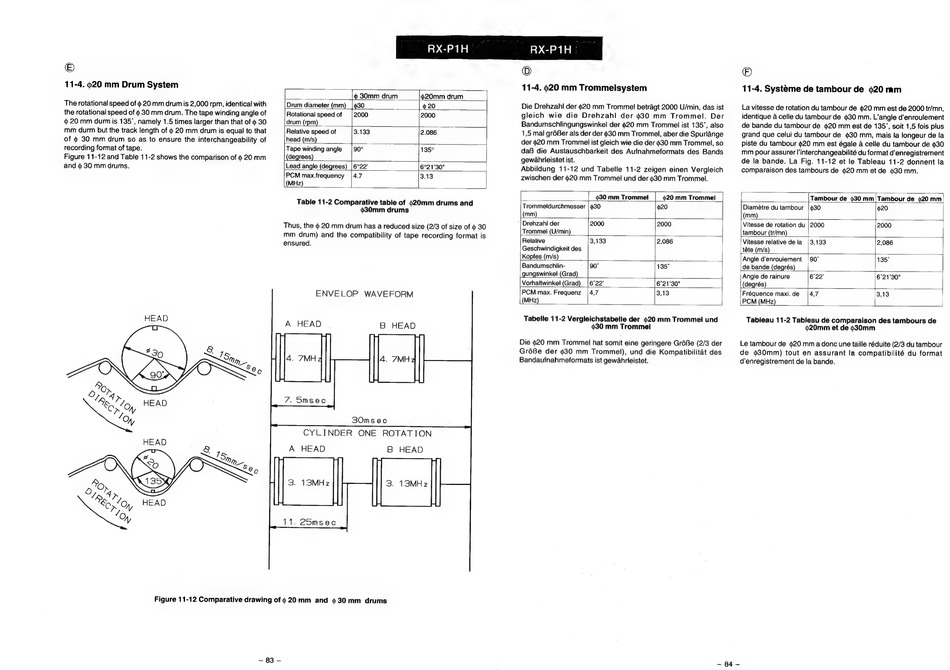

Figure 11-12 and Table 11-2 shows the comparison of 6 20 mm
and @ 30 mm drums.
RX-P1H RX-P1H
_io 30mm drum [¢20mm drum
Drum diameter (mm) _|30 20
Rotational speed of | 2000 2000
drum (rpm)
Relative speed of 3.133 2.086
head (m/s)
Tape winding angle 90° 135°
| (degrees)
Lead angle (degrees) | 6°22' 6°21'30"
PCM max.frequency |4.7 13.13
(MHz)
Table 11-2 Comparative table of 620mm drums and
¢30mm drums
Thus, the @ 20 mm drum has a reduced size (2/3 of size of 30
mm drum) and the compatibility of tape recording format is
ensured.
ENVELOP WAVEFORM
CYLINDER ONE ROTATION
A HEAD B HEAD
— 83 -
O
11-4. 6220 mm Trommelsystem
Die Drehzahl der ¢20 mm Trommel betragt 2000 U/min, das ist
gleich wie die Drehzahl der 630 mm Trommel. Der
Bandumschlingungswinkel der 620 mm Trommel ist 135', also
1,5 mal gr6Ber als der der 630 mm Trommel, aber die Spurlange
der 620 mm Trommetl ist gleich wie die der 630 mm Trommel, so
dais die Austauschbarkeit des Aufnahmeformats des Bands
gewahrleistet ist.
Abbildung 11-12 und Tabelle 11-2 zeigen einen Vergleich
zwischen der 620 mm Trommel und der 630 mm Trommel.
©
11-4. Systeme de tambour de 620 rm
La vitesse de rotation du tambour de $20 mm est de 2000 tr/mn,
identique a celle du tambour de $30 mm. L'angle d'enroulement
de bande du tambour de $20 mm est de 135', soit 1,5 fois plus
grand que celui du tambour de $30 mm, mais la longeur de la
piste du tambour 620 mm est égale a celle du tambour de $30
mm pour assurer l'interchangeabilité du format d'enregistrement
de la bande. La Fig. 11-12 et le Tableau 11-2 donnent la
comparaison des tambours de 620 mm et de 630 mm.
(MHz) PCM (MHz)
Tabelle 11-2 Vergleichstabelle der #20 mm Trommel und
630 mm Trommel
Die 620 mm Trommel hat somit eine geringere GréBe (2/3 der
GréBe der 630 mm Trommel), und die Kompatibilitat des
Bandaufnahmeformats ist gewahrleistet.
Tableau 11-2 Tableau de comparaison des tambours de
620mm et de 630mm
Le tambour de 20 mm a donc une taille réduite (2/3 du tambour
de 630mm) tout en assurant la compatibilité du format
d'enregistrement de la bande.
