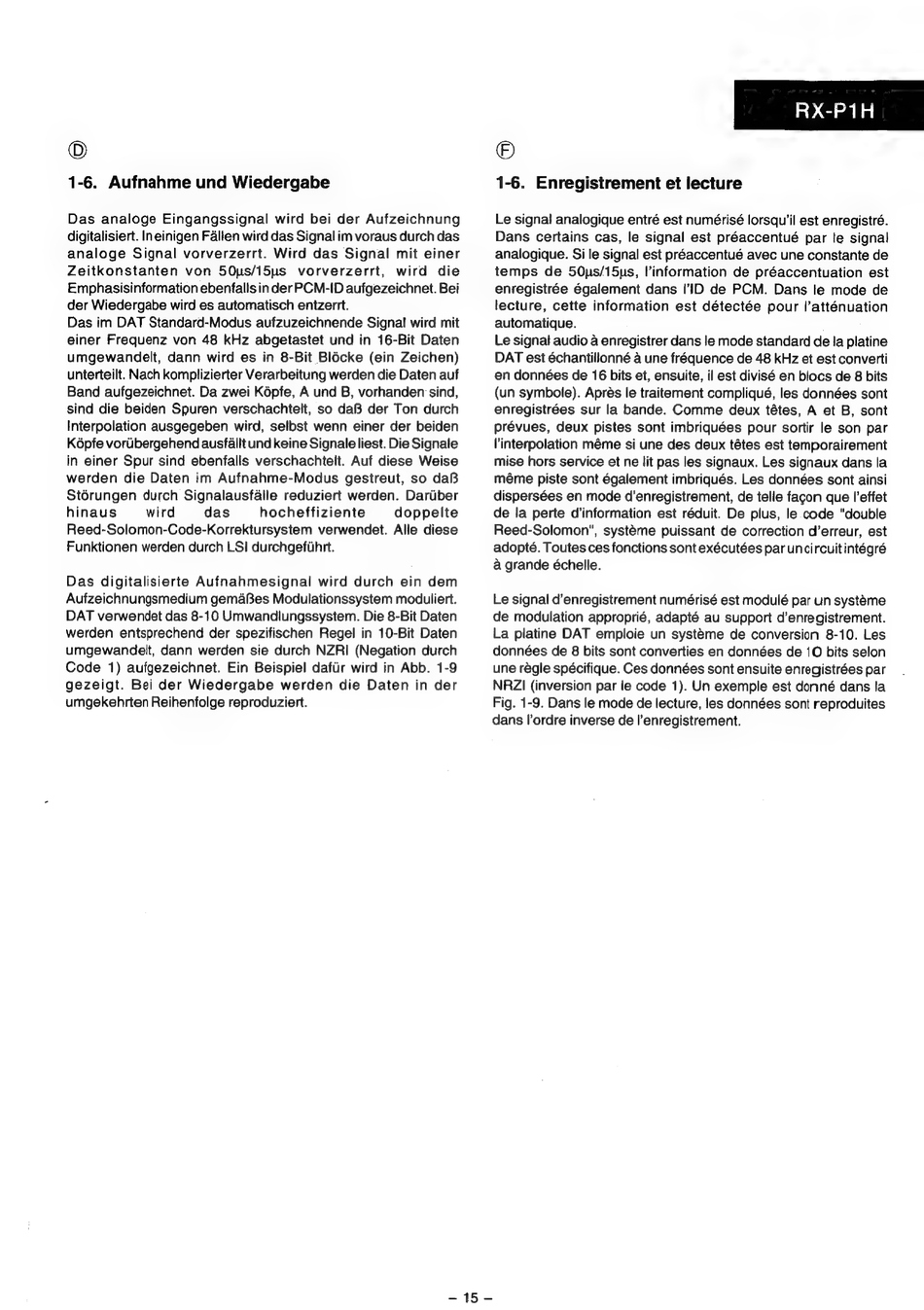

1-6. Aufnahme und Wiedergabe
Das analoge Eingangssignal wird bei der Aufzeichnung
digitalisiert. In einigen Fallen wird das Signal im voraus durch das
analoge Signal vorverzerrt. Wird das Signal mit einer
Zeitkonstanten von 50us/15us vorverzerrt, wird die
Emphasisinformation ebenfalls in der PCM-ID aufgezeichnet. Bei
der Wiedergabe wird es automatisch entzerrt.
Das im DAT Standard-Modus aufzuzeichnende Signal wird mit
einer Frequenz von 48 kHz abgetastet und in 16-Bit Daten
umgewandelt, dann wird es in 8-Bit Blécke (ein Zeichen)
unterteilt. Nach komplizierter Verarbeitung werden die Daten auf
Band aufgezeichnet. Da zwei Kopfe, A und B, vorhanden sind,
sind die beiden Spuren verschachtelt, so daB der Ton durch
Interpolation ausgegeben wird, selbst wenn einer der beiden
Képfe voriibergehend ausfalit und keine Signale liest. Die Signale
in einer Spur sind ebenfalls verschachtelt. Auf diese Weise
werden die Daten im Aufnahme-Modus gestreut, so daB
Stérungen durch Signalausfalle reduziert werden. Dariiber
hinaus wird das hocheffiziente doppelte
Reed-Solomon-Code-Korrektursystem verwendet. Alle diese
Funktionen werden durch LSI! durchgeftnhrt.
Das digitalisierte Aufnahmesignal wird durch ein dem
Aufzeichnungsmedium gemaBes Modulationssystem moduliert.
DAT verwendet das 8-10 Umwandlungssystem. Die 8-Bit Daten
werden entsprechend der spezifischen Regel in 10-Bit Daten
umgewandelt, dann werden sie durch NZRI (Negation durch
Code 1) aufgezeichnet. Ein Beispiel dafiir wird in Abb. 1-9
gezeigt. Bei der Wiedergabe werden die Daten in der
umgekehrten Reihenfolge reproduziert.
RX-P1H
©
1-6. Enregistrement et lecture
Le signal analogique entré est numérisé lorsqu'il est enregistré.
Dans certains cas, le signal est préaccentué par le signal
analogique. Si le signal est préaccentué avec une constante de
temps de 50us/15ys, linformation de préaccentuation est
enregistrée également dans IID de PCM. Dans le mode de
lecture, cette information est détectée pour |l'atténuation
automatique.
Le signal audio a enregistrer dans le mode standard de Ia platine
DAT est échantillonné a une fréquence de 48 kHz et est converti
en données de 16 bits et, ensuite, il est divisé en blocs de 8 bits
(un symbole). Aprés le traitement compliqué, les données sont
enregistrées sur la bande. Comme deux tétes, A et B, sont
prévues, deux pistes sont imbriquées pour sortir le son par
l'interpolation méme si une des deux tétes est temporairement
mise hors service et ne lit pas les signaux. Les signaux dans la
méme piste sont également imbriqués. Les données sont ainsi
dispersées en mode d'enregistrement, de telle fagon que l'effet
de la perte d'information est réduit. De plus, le code "double
Reed-Solomon", systéme puissant de correction d'erreur, est
adopté. Toutes ces fonctions sont exécutées par uncircuit intégré
a grande échelle.
Le signal d'enregistrement numérisé est modulé par un systeme
de modulation approprié, adapté au support d'enregistrement.
La platine DAT emploie un systeme de conversion 8-10. Les
données de 8 bits sont converties en données de 10 bits selon
une régle spécifique. Ces données sont ensuite enregistrées par
NRZI (inversion par le code 1). Un exemple est donné dans la
Fig. 1-9. Dans le mode de lecture, les données sont reproduites
dans l'ordre inverse de l'enregistrement.
