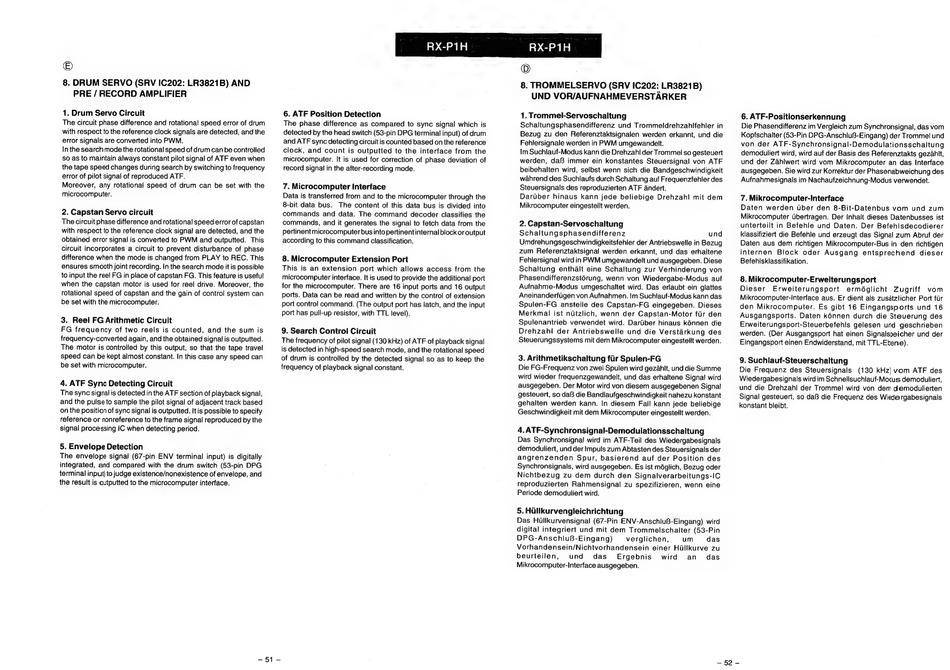

8. DRUM SERVO (SRV IC202: LR3821B) AND
PRE / RECORD AMPLIFIER
1. Drum Servo Circuit
The circuit phase difference and rotational speed error of drum
with respect to the reference clock signals are detected, and the
error signals are converted into PWM.
Inthe search mode the rotational speed of drum can be controlled
so as to maintain always constant pilot signal of ATF even when
the tape speed changes during search by switching to frequency
error of pilot signal of reproduced ATF.
Moreover, any rotational speed of drum can be set with the
microcomputer.
2. Capstan Servo circuit
The circuit phase difference and rotational speed error of capstan
with respect to the reference clock signal are detected, and the
obtained error signal is converted to PWM and outputted. This
circuit incorporates a circuit to prevent disturbance of phase
difference when the mode is changed from PLAY to REC. This
ensures smooth joint recording. In the search mode it is possible
to input the reel FG in place of capstan FG. This feature is useful
when the capstan motor is used for reel drive. Moreover, the
rotational speed of capstan and the gain of control system can
be set with the microcomputer.
3. Reel FG Arithmetic Circuit
FG frequency of two reels is counted, and the sum is
frequency-converted again, and the obtained signal is outputted.
The motor is controlled by this output, so that the tape travel
speed can be kept almost constant. In this case any speed can
be set with microcomputer.
4. ATF Sync Detecting Circuit
The sync signal is detected in the ATF section of playback signal,
and the pulse to sample the pilot signal of adjacent track based
on the position of sync signal is outputted. It is possible to specify
reference or nonreference to the frame signal reproduced by the
signal processing IC when detecting period.
5. Envelope Detection
The envelope signal (67-pin ENV terminal input) is digitally
integrated, and compared with the drum switch (53-pin DPG
terminal input) to judge existence/nonexistence of envelope, and
the result is outputted to the microcomputer interface.
RX-P1H RX-P1H
6. ATF Position Detection
The phase difference as compared to sync signal which is
detected by the head switch (53-pin DPG terminal input) of drum
and ATF sync detecting circuit is counted based on the reference
clock, and count is outputted to the interface from the
microcomputer. It is used for correction of phase deviation of
record signal in the after-recording mode.
7. Microcomputer Interface
Data is transferred from and to the microcomputer through the
8-bit data bus. The content of this data bus is divided into
commands and data. The command decoder classifies the
commands, and it generates the signal to fetch data from the
pertinent microcomputer bus into pertinentinternal block or output
according to this command classification.
8. Microcomputer Extension Port
This is an extension port which allows access from the
microcomputer interface. It is used to provide the additional port
for the microcomputer. There are 16 input ports and 16 output
ports. Data can be read and written by the control of extension
port control command. (The output port has latch, and the input
port has pull-up resistor, with TTL level).
9. Search Control Circuit
The frequency of pilot signal (130 kHz) of ATF of playback signal
is detected in high-speed search mode, and the rotational speed
of drum is controlled by the detected signal so as to keep the
frequency of playback signal constant.
= 5h
O
8. TROMMELSERVO (SRV IC202: LR3821B)
UND VOR/AUFNAHMEVERSTARKER
1. Trommel-Servoschaltung
Schaltungsphasendifferenz und Trommeldrehzahlfehler in
Bezug zu den Referenztaktsignalen werden erkannt, und die
Fehlersignale werden in PWM umgewandelt.
Im Suchlauf-Modus kann die Drehzahl der Trommel so gesteuert
werden, da immer ein konstantes Steuersignal von ATF
beibehalten wird, selbst wenn sich die Bandgeschwindigkeit
wahrend des Suchlaufs durch Schaltung auf Frequenzfehler des
Steuersignals des reproduzierten ATF andert.
Daruber hinaus kann jede beliebige Drehzahl mit dem
Mikrocomputer eingestellt werden.
2. Capstan-Servoschaltung
Schaltungsphasendifferenz und
Umdrehungsgeschwindigkeitsfehler der Antriebswelle in Bezug
zum Referenztaktsignal werden erkannt, und das erhaltene
Fehlersignal wird in PWM umgewandelt und ausgegeben. Diese
Schaltung enthalt eine Schaltung zur Verhinderung von
Phasendifferenzstérung, wenn von Wiedergabe-Modus auf
Aufnahme-Modus umgeschaltet wird. Das erlaubt ein glattes
Aneinanderfiigen von Aufnahmen. Im Suchlauf-Modus kann das
Spulen-FG anstelle des Capstan-FG eingegeben. Dieses
Merkmal ist nitzlich, wenn der Capstan-Motor fir den
Spulenantrieb verwendet wird. Daruber hinaus kénnen die
Drehzahl der Antriebswelle und die Verstarkung des
Steuerungssystems mit dem Mikrocomputer eingestellt werden.
3. Arithmetikschaltung fir Spulen-FG
Die FG-Frequenz von zwei Spulen wird gezahlt, und die Summe
wird wieder frequenzgewandelt, und das erhaltene Signa! wird
ausgegeben. Der Motor wird von diesem ausgegebenen Signal
gesteuert, so das die Bandlaufgeschwindigkeit nahezu konstant
gehalten werden kann. In diesem Fall kann jede beliebige
Geschwindigkeit mit dem Mikrocomputer eingestellt werden.
4. ATF-Synchronsignal-Demodulationsschaltung
Das Synchronsignal wird im ATF-Teil des Wiedergabesignals
demoduliert, und der Impuls zum Abtasten des Steuersignais der
angrenzenden Spur, basierend auf der Position des
Synchronsignals, wird ausgegeben. Es ist méglich, Bezug oder
Nichtbezug zu dem durch den Signalverarbeitungs-IC
reproduzierten Rahmensignal zu spezifizieren, wenn eine
Periode demoduliert wird.
5. Hillkurvengleichrichtung
Das Hillkurvensignal (67-Pin ENV-AnschluB-Eingang) wird
digital integriert und mit dem Trommelschalter (53-Pin
DPG-AnschluB-Eingang) verglichen, um das
Vorhandensein/Nichtvorhandensein einer Hillkurve zu
beurteilen, und das Ergebnis wird an das
Mikrocomputer-interface ausgegeben.
6. ATF-Positionserkennung
Die Phasendifferenz im Vergleich zum Synchronsignal, das vom
Kopfschalter (63-Pin DPG-AnschluB-Eingang) der Trommel und
von der ATF-Synchronsignal-Demodulationsschaltung
demoduliert wird, wird auf der Basis des Referenztakts gezahlit,
und der Zahlwert wird vom Mikrocomputer an das Interface
ausgegeben. Sie wird zur Korrektur der Phasenabweichung des
Aufnahmesignals im Nachaufzeichnung-Modus verwendet.
7. Mikrocomputer-Interface
Daten werden Uber den 8-Bit-Datenbus vom und zum
Mikrocomputer Ubertragen. Der Inhalt dieses Datenbusses ist
unterteilt in Befehle und Daten. Der Befehlsdecodierer
klassifiziert die Befehle und erzeugt das Signal zum Abruf der
Daten aus dem richtigen Mikrocomputer-Bus in den richtigen
internen Block oder Ausgang entsprechend dieser
Befehisklassifikation.
8. Mikrocomputer-Erweiterungsport
Dieser Erweiterungsport erméglicht Zugriff vom
Mikrocomputer-Interface aus. Er dient als zusatzlicher Port fiir
den Mikrocomputer. Es gibt 16 Eingangsports und 16
Ausgangsports. Daten kénnen durch die Steuerung des
Erweiterungsport-Steuerbefehis gelesen und geschrieben
werden. (Der Ausgangsport hat einen Signalspeicher und der
Eingangsport einen Endwiderstand, mit TTL-Ebene).
9. Suchiauf-Steuerschaltung
Die Frequenz des Steuersignals (130 kHz) vom ATF des
Wiedergabesignals wird im Schnellsuchlauf-Modus demoduliert,
und die Drehzahl der Trommel wird von dem demodulierten
Signal gesteuert, so daB die Frequenz des Wiedergabesignals
konstant bleibt.
