3.2
Elektrischer Schaltplan
3.2.1

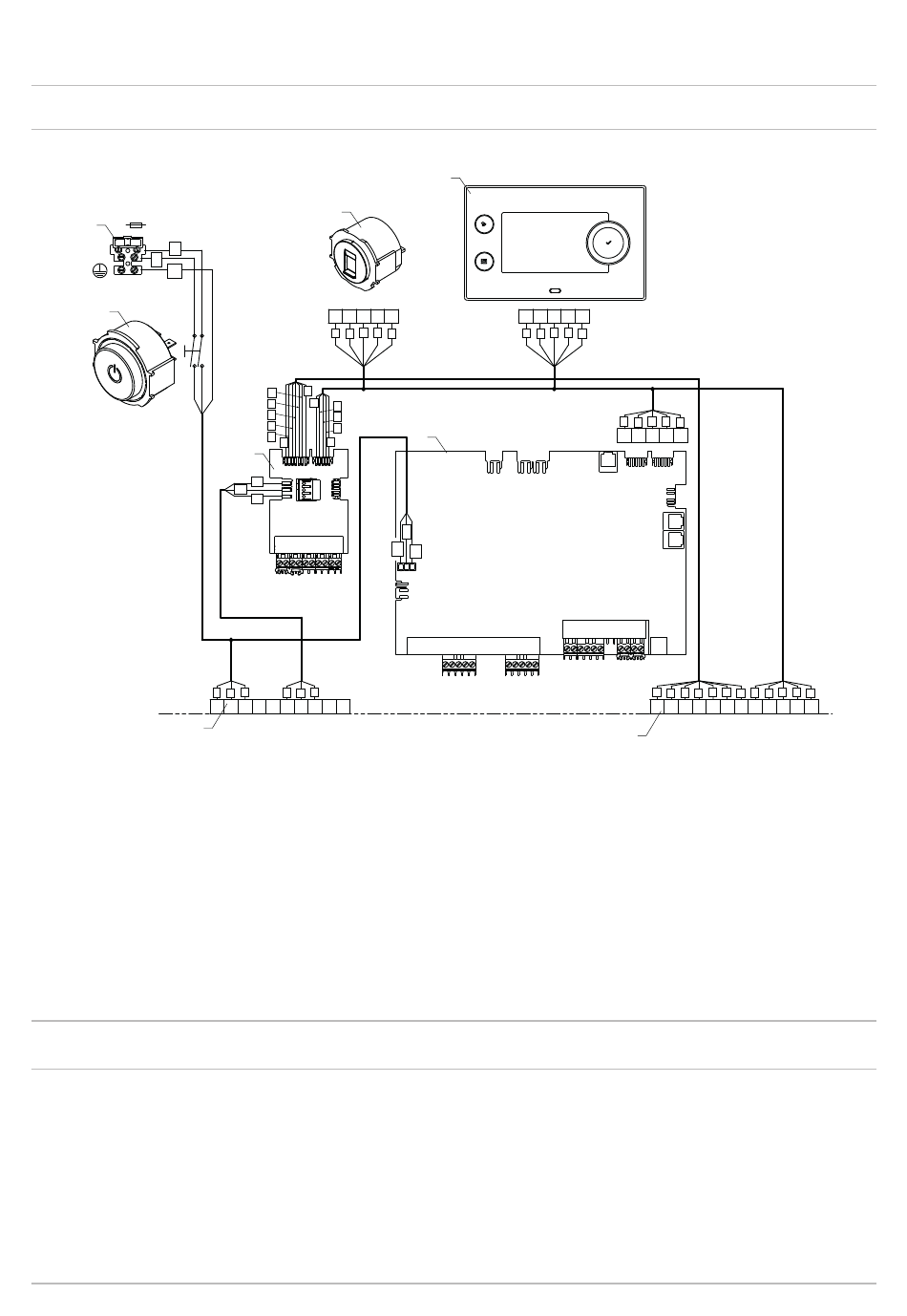

Elektrischer Schaltplan für die HMI T-control Regelungseinheit
Abb.3
3
10 A
L
BR
230V/50Hz
N
BL
G/Y
4
3
1
5
1 Schaltfeld HMI T-control
2 Service-Anschluss, ermöglicht es dem
Fachhandwerker, Arbeiten an der Anlagen
durchzuführen
3 230 V-Netzanschluss mit 10-A-Sicherung
4 Ein/Aus-Schalter
5 230 V-Klemmleiste, Verbindung mit dem Kessel
6 24 V-Klemmleiste, Verbindung mit dem Kessel
7 SCB-10 Regelungsleiterplatte
8 CB-09 Regelungsleiterplatte
BK Schwarz
4
Produktbeschreibung
4.1
Produktinformation
Der Schaltkasten dient zur Steuerung des Betriebs eines Heizkessels des Typs Gas 120 ACE. Der Schaltkasten ist mit einem
HMI T-control-Schaltfeld ausgestattet.
