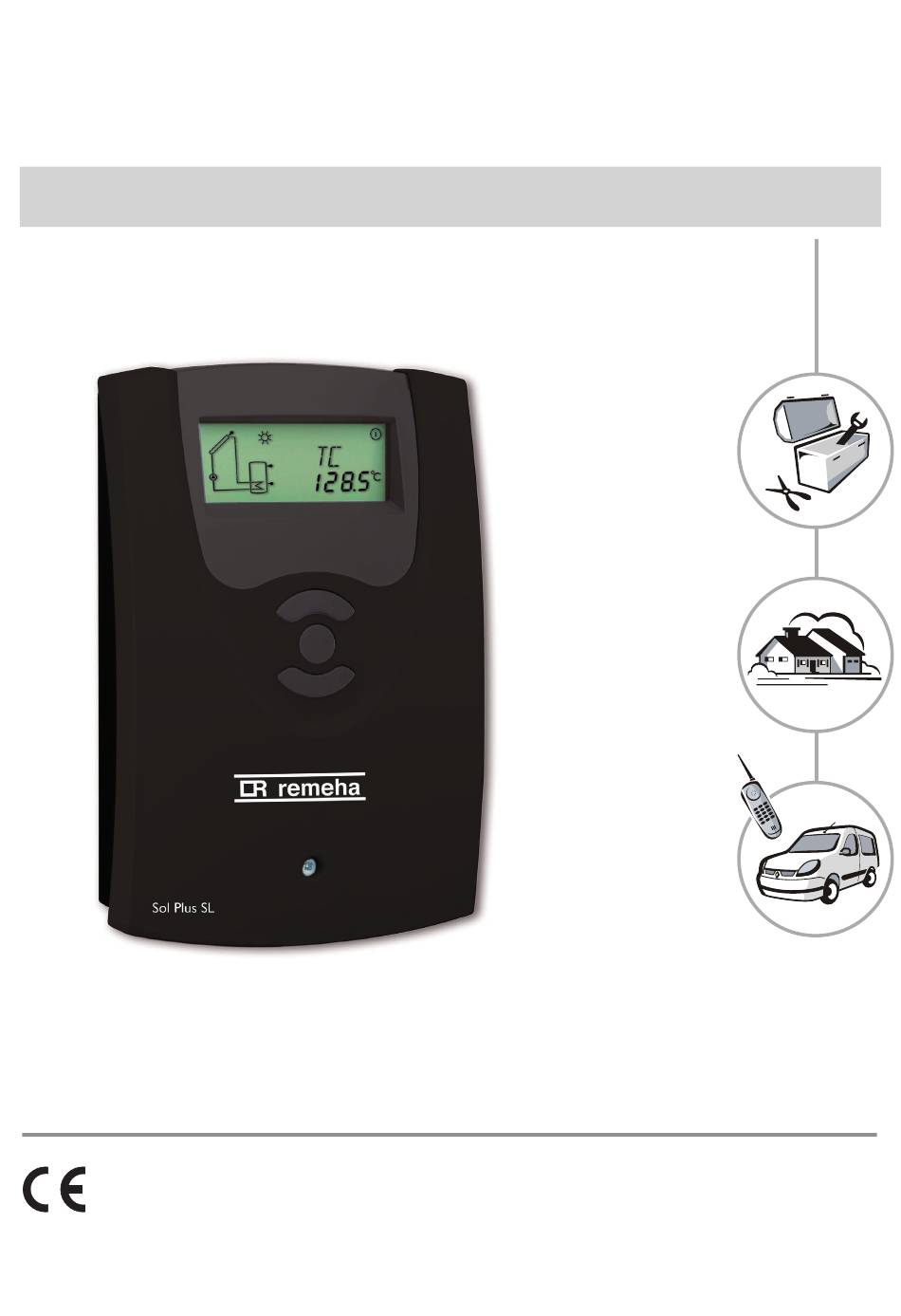

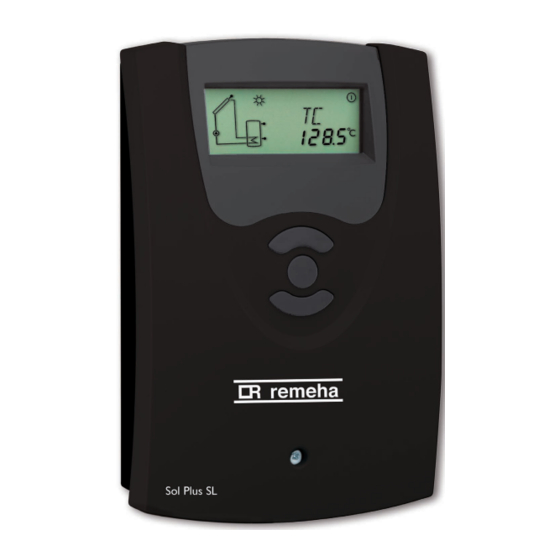

- Seite 1 DIEMASOL A Sol Plus SL Deutsch Deutsch Solarregler mit „SOLARFIRST“ Funktion Solar-Regelung 06/01/06 20/11/15 und „STEAMBACK “ Sicherheitsausrüstung ® Installations- Anleitung Bedienungs- Anleitung Technische Anleitung 11209363...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung ............3 4.12 Einstellkanal SX - Solarspeicher Solltemperatur .. 8 1.1 Solar-Regelung Sol Plus SL ......... 3 4.13 Einstellkanal CX - Kollektor-Maximaltemperatur .. 9 1.2 Technische Daten ..........3 4.14 Einstellkanal tu - Startphasen Zeit ......9 4.15 Einstellkanal PN - Minimale Pumpendrehzahl ..9 Installation ............ -
Seite 3: Beschreibung
Beschreibung Remeha Solarwärmeanlagen sind mit Reglern von Typ RemaSol ausgestattet. Es handelt sich um intelligente, selbst- ständig arbeitende Solarregler, die in der Lage sind, aus den Speichertemperaturen und den Sonnenkollektortempera- turen ein optimal durchdachtes Matched-Flow-Regelkonzept für die jeweilige Anlage zu erstellen. Solaranlagen, die mit RemaSol-Reglern ausgerüstet sind, müssen nach dem Spülen und Befüllen der Anlage nicht mehr einreguliert werden. -
Seite 4: Installation
• Relais - Umwälzpumpe drehzahlgesteuert Elektrostatische Entladung kann zur Schädigung 18 = Leiter R1 elektronischer Bauteile führen. 17 = Nullleiter N Remeha 13 = Erdungsklemme Sol Plus SL 100 ... 240 V~ D - 48282 Emsdetten 50-60 Hz Article/Artikel 7648616 PWM 1/2 IP 20 Die Temperaturfühler (S1 bis S3) werden mit beliebiger... -
Seite 5: Fühlertypen
Fühlertypen Für den Regler Sol Plus SL werden nur Präzisionstempe- DVGW, TRF und VDE sind einzuhalten. Die Fühlerlei- tungen führen Kleinspannung und dürfen nicht mit Lei- raturfühler in Pt1000-Ausführung eingesetzt. tungen, die mehr als 50 Volt führen, in einem gemein- Die Anordnung der Fühler ist von entscheidender Bedeu-... -
Seite 6: Symbolleiste
S2 = TS • Cx - Kollektormaximaltemperatur. Wenn bei Erreichen S3 = TM der Speichermaximaltemperatur Sx die Solarpumpe Mit Remeha „STEAMBACK“ Sicherheitstechnik ausge- abgeschaltet wird, steigt im Kollektor die Temperatur rüstete Solarwärmeanlagen benötigen keinen Kunden- weiter an. dienst. STEAMBACK sorgt während des Urlaubs - bei Erreicht die Kollektortemperatur die Kollektormaximal- Stromausfall oder auch bei Defekten dafür, das keine... -
Seite 7: Anzeige- Und Einstellkanäle
Funktionskontrolle. terung. Der Wert kann nicht als Messwert zur Abrech- nung der Solaranlagenleistung verwendet werden. Die Wärmemenge (Anzeigekanal kWh) kann nur zum persönlichen Gebrauch benutzt werden. Anzeigekanal PC - Pumpendrehzahl In diesem Kanal wird die Pumpemdrehzahl angezeigt. Sol Plus SL... -
Seite 8: Anzeigekanal Tc - Steuerungszahl
Temperaturen über 70 °C im Speicher kaltes schädigende Überhitzung vermieden. Im Display wird ⚠ Wasser dem gezapftem Wasser beimischt, um Verbrü- und ☼ (blinkend) angezeigt. Je höher die Solltemperatur des hungen zu vermeiden!! Speichers, desto mehr Energie kann gespeichert werden. Sol Plus SL... -
Seite 9: Einstellkanal Cx - Kollektor-Maximaltemperatur
Einstellung Standardpumpe ohne Drehzahlregelung • OnOF (Pumpe ein / Pumpe aus) Einstellung Standardpumpe mit Drehzahlregelung • PULS (Pulspaketsteuerung durch das Halbleiterrelais) Einstellbereich: On/OF, PulS, PSOL Einstellung Hocheffi zienzpumpe (HE-Pumpe) Werkseinstellung: PSOL • PSOL (PWM-Profi l für eine HE-Solarpumpe) Sol Plus SL... -
Seite 10: Einstellkanal Ft - Sonderkollektorfunktion
Deckel wieder aufstecken, abgelesenen Wert in Fx ein- geben z. Bsp. 13 l / min. Regelung wie in 4.16 beschrieben MM wieder auf 2 (au- tomatischer Betrieb) einstellen Die Wärmemenge (Anzeigekanal kWh) darf nur zum persönlichen Gebrauch benutzt werden. Sol Plus SL... -
Seite 11: Einstellkanal Mm - Betriebsart
MM laut nachstehender Tabelle anwählen. 4.20 Einstellkanal MB - ModBus-Slave-Adresse In diesem Kanal wird die ModBus-Slave-Adresse Über- gabe eingestellt. Einstellbereich: 60 … 64 Schrittweite: 1 Werkseinstellung: 60 4.21 Einstellkanal VN - Software-Version In diesem Kanal wird die Software-Versionsnummer angezeigt. Sol Plus SL... -
Seite 12: Inbetriebnahmen
Bei erloschener Betriebs-Kontrolllampe ist die Stromver- sorgung des Reglers zu kontrollieren. Der Regler ist mit 1 Topfsicherung T2A geschützt. Die- Remeha Sol Plus SL se wird nach Abnahme der Blende zugänglich und kann 100 ... 240 V~ D - 48282 Emsdetten... -
Seite 13: Anwendungsbeispiele
S1 Kollektorsensor S2 Speichersensor S3 zusätzlicher Temperatursensor „SOLARFIRST“ Funktion: Das Einschalten der Solarpumpe meldet der Sol Plus SL Regler der iSensePRO Kesselregelung. Die iSensePRO Kesselregelung senkt daraufhin die Solltemperatur für die Trinkwasser Erwärmung um (einstellbar) 1 - 30 K. Ergebnis: - „Vorfahrt für Solarwärme“. -
Seite 14: Inbetriebnahmeprotokoll: Sol Plus Sl Regler
Inbetriebnahmeprotokoll: Sol Plus SL Regler Im Inbetriebnahmeprotokoll bitte die bei der Inbetrieb- nahme vorgenommenen Einstellungen sowie eventuelle Veränderungen ggü. der Werkseinstellungen eintragen! Datum: Kundenname: Straße, Nr: PLZ, Ort: Heizungsbau: Straße, Nr.: PLZ, Ort: Tel: 1) Kollektortemperatur S1 °C 2) Speichertemp.S2 °C... -
Seite 15: Ersatzteilliste
Temperaturfühler Pt1000 1,5 M FKP21 300014690 Rücklauffühler FRP21 LG. 2.5M 300027670 SP10 Überspannungsschutz Ersatzsicherungen 20 Stück im Tütchen, 5 x Topfsicherung 300027671 1,6 At, 5 x 4,0 At, 5 x 6,3 At, 5 x Glass.4,0 At, 5 x Glassicherungen 2A Sol Plus SL... -
Seite 16: Ihr Fachhändler
Remeha GmbH Rheiner Str. 151 D - 48282 Emsdetten www.dedietrich-remeha.de Ihr Fachhändler: © Sämtliche Inhalte dieses Dokuments sind urheberrechtlich geschützt.
