6 Installationsbeispiele
Tab.3
Kreis
CIRCA
CIRCB
CIRCC (optional)
AUX (optional)
DHW
6.2

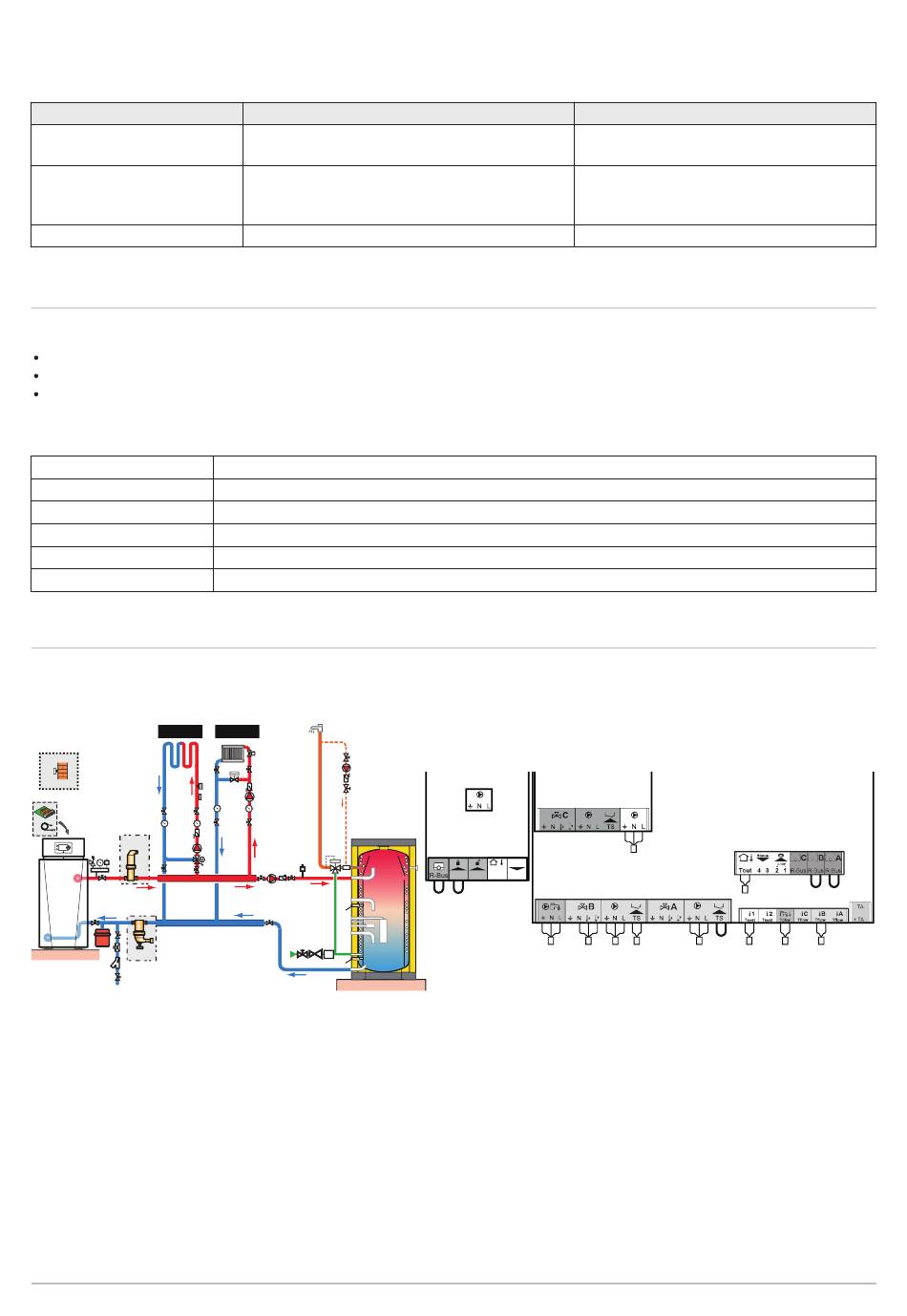

Anlage mit zwei Heizkreisen und einem Trinkwasserspeicher mit geschichteter Beladung
Diese Hydraulikkonfiguration umfasst:
1 Kreis A: ungemischter Heizkreis
1 Kreis B: Heizkreis mit Mischventil
1 Trinkwasserspeicher mit zwei Fühlern
Tab.4
Für diese Konfiguration verwendete Pakete
AD212 (x2)
AD249
FM46
SA19
SA26
ER29
6.2.1
Elektrische Anschlüsse
Abb.34
CIRC B
5
1 Warmwasserzirkulationspumpe
2 WW-Zirkulationspumpe
3 Warmwasser-Temperaturfühler, obere Position
4 Warmwasser-Temperaturfühler, untere Position
5 Außentemperaturfühler
6 Sicherheitstemperaturbegrenzer mit manueller
Entstörung, für Fußbodenheizung
7 Vorlauftemperaturfühler hinter Mischventil
8 Umwälzpumpe für Heizkreis mit Mischventil
9 3-Wege-Mischer
10 Pumpe ungemischter Heizkreis
99 Überbrückung
22
Performance—HMI T-control
Heizkreistyp
Ungemischter Heizkreis
Heizkreis mit Mischventil
Warmwasserkreis
Trinkwasserspeicher-Temperaturfühler
Dreiwegeventil Regelungsleiterplatte
Außentemperaturfühler
2" Mikroblasenabscheider
Schlammabscheider
Zirkulationsschleife Rücklauf
CIRC A
1
6
10
7
8
9
2
3
4
FWS 750
MW-2000838-02
1. Folgende Anschlüsse vornehmen:
CB-09
PWM
BL
RL
Tout -
+
99 99
2
Technische Daten
Steilheit: 1,5
Maximale Temperatur: 90 °C
Steilheit: 0,7
Maximale Temperatur: 50 °C
Solltemperatur: 55 °C
AD249
SCB-10
1
99
9
8
6
10
7717196 - v03 - 23012023
99 99
5
3
4
7
