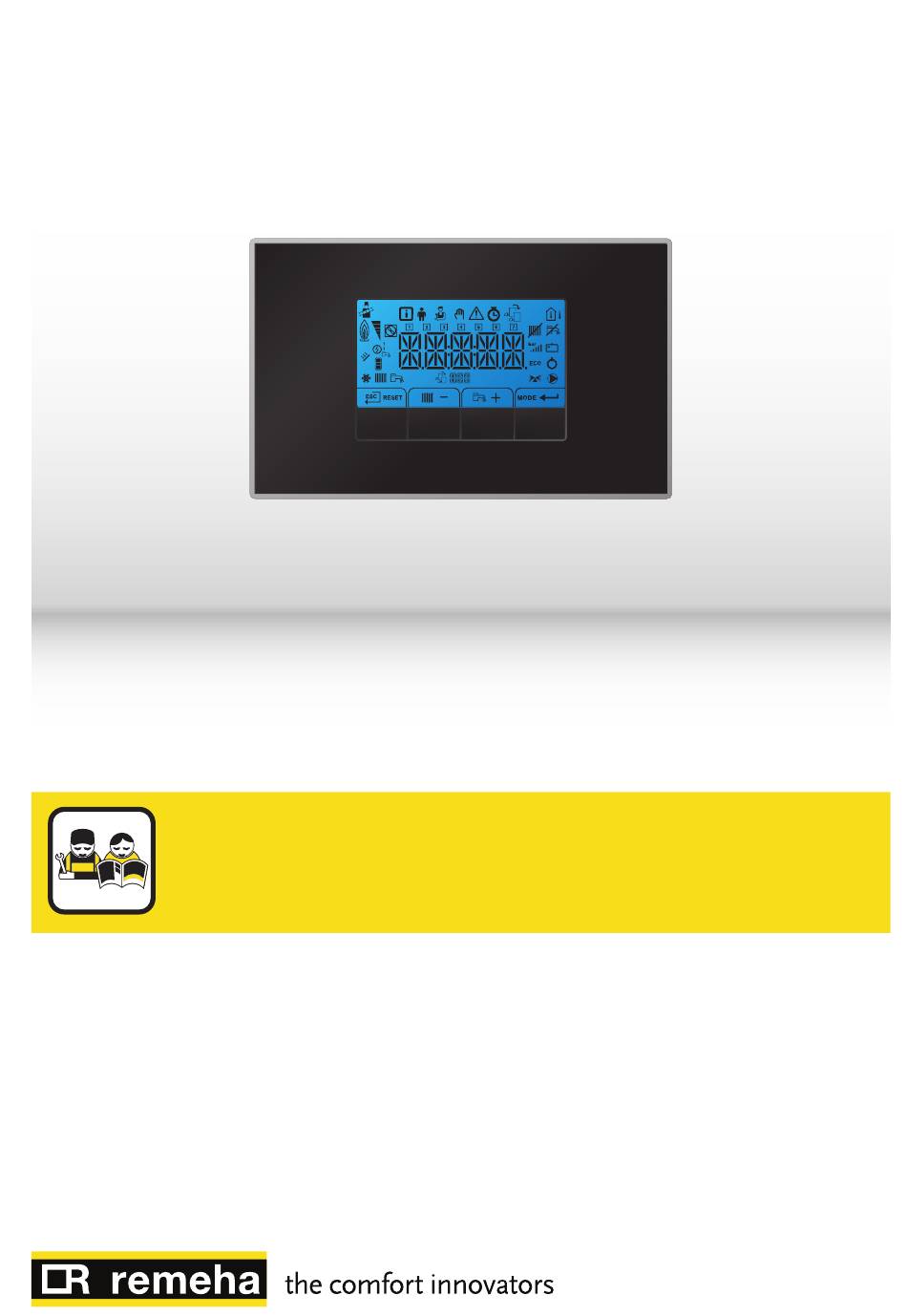

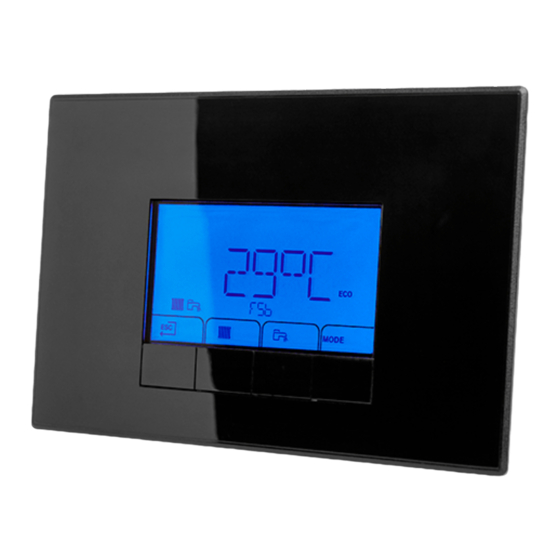

  • Seite 1 Deutschland Installations- und Bedienungsanleitung Schaltfeld HMI S-control...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..................4 Verantwortlichkeiten .

  • Seite 4: Sicherheit

    1 Sicherheit Sicherheit Verantwortlichkeiten 1.1.1 Pflichten des Herstellers Unsere Produkte werden in Übereinstimmung mit den Anforderungen der geltenden Richtlinien gefertigt. Daher werden sie mit der Kennzeich­ nung und sämtlichen erforderlichen Dokumenten ausgeliefert. Im Interes­ se der Qualität unserer Produkte streben wir beständig danach, sie zu ver­ bessern.

  • Seite 5: Über Dieses Handbuch

    2 Über dieses Handbuch Über dieses Handbuch Zusätzliche Dokumentation Zusätzlich zu diesem Handbuch ist die folgende Dokumentation erhältlich: Installations-, Bedienungs- und Wartungsanleitung Wasserqualitätsrichtlinien Benutzte Symbole 2.2.1 In der Anleitung verwendete Symbole In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die Aufmerk­ samkeit auf spezielle Anweisungen zu lenken.

  • Seite 6: Beschreibung Des Schaltfelds

    3 Beschreibung des Schaltfelds Beschreibung des Schaltfelds Bedeutung der einzelnen Tasten Abb.1 Schaltfeld Escape: Rückkehr zur vorherigen Ebene. Zurücksetzen: Manuelle Entstörung. ZH-Vorlauftemperatur, Zugriff auf Temperatursollwert. Minus-Taste: Absenken des Werts. 3 WW-Temperatur: Zugriff auf Temperatursollwert. Plus-Taste: Anheben des Werts. ZH/WW-Funktion: Schaltet die Funktion EIN/AUS. Eingabetaste: Bestätigt Auswahl oder Wert.

  • Seite 7: Inbetriebnahme

    4 Inbetriebnahme Inbetriebnahme Einschalten des Schaltfelds Das Schaltfeld HMI S-control ist betriebsbereit, sobald der Netzanschluss des Heizkessels eingeschaltet wird. Das Inbetriebnahmeprogramm startet und kann nicht unterbrochen wer­ den. Programmstart Während der Hochlaufphase erscheinen verschiedene kurze Informatio­ nen auf dem Bildschirm.

  • Seite 8: Bedienung

    5 Bedienung Bedienung Verwendung der Bedieneinheit 5.1.1 Navigation in den Menüs Abb.2 Aktivieren des Bildschirms 1. Zum Aktivieren des Bildschirms eine beliebige Taste drücken. Das Hauptdisplay mit Zeit und Datum erscheint. MW-3000377-01 Abb.3 Aufrufen der Menüs 2. Drücken Sie gleichzeitig die beiden rechten Tasten, um zur Menü­ ebene zu gelangen.

  • Seite 9: Einstellen Von Zeit Und Sprache

    5 Bedienung Einstellen von Zeit und Sprache Hinweis: Zuerst die gewünschte Sprache einstellen, danach Zeit, Tag und Datum, bevor das Schaltfeld weiter genutzt wird. 5.2.1 Einstellen der Sprache 1. Zum Benutzermenü navigieren. Abb.10 Aufrufen des Benutzermenüs 2. Taste drücken, um das Benutzermenü zu öffnen. Parameter erscheint.

  • Seite 10: Ausschalten

    5 Bedienung Abb.20 Zeit ändern 6. Taste oder drücken, um die Zeit zu ändern. 7. Taste drücken, um den Wert zu bestätigen. 8. Taste wiederholt drücken, um auf folgende Menüauswahlen zu­ zugreifen. 9. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren. MW-3000355-01 Ausschalten 5.3.1 Ausschalten der Zentralheizung...

  • Seite 11: Einstellungen

    6 Einstellungen Einstellungen Schaltfeldparameter Tab.3 Werkseitige Einstellung Parameter Beschreibung Einstellbereich HMI S- control BELEUCHTUNG einstellen 0 = Hintergrundbeleuchtung aus nach 3 Minuten 1 = Hintergrundbeleuchtung bleibt eingeschaltet SPRACHE einstellen EN, FR, DE, NL, IT, ES, PL, PT KONTRAST einstellen 0 bis 3 EINHEIT einstellen 0 = bar / ºC 1 = psi / ºF...

  • Seite 12: Zh-Vorlauftemperatur Ändern

    6 Einstellungen Abb.31 Rückkehr zur Hauptanzeige 7. Taste zweimal drücken, um zur Hauptanzeige zurückzukehren. MW-3000311-01 6.2.2 ZH-Vorlauftemperatur ändern Die ZH-Vorlauftemperatur kann separat von der Heizanforderung angeho­ ben oder abgesenkt werden. Hierzu wie folgt vorgehen: Abb.32 ZH-Vorlauftemperatur auswählen 1. Taste einmal drücken, um die ZH-Vorlauftemperatur auszuwäh­ len.

  • Seite 13: Einstellen Des Tagesprogramms

    6 Einstellungen Abb.41 Zurück zur Hauptanzeige 5. Zum Zurückkehren zur Hauptanzeige die Taste einmal drücken. MW-3000370-01 6.2.4 Einstellen des Tagesprogramms Wenn kein zeitgesteuerter Thermostat verwendet wird, kann das Tages­ programm für den Heizkessel verwendet werden. Das Tagesprogramm kann dazu genutzt werden, die Heiztemperatur während der Nacht oder einer Abwesenheit am Tag abzusenken.

  • Seite 14: Auslesen Von Wasserdruck Und Vorlauftemperatur

    6 Einstellungen Hinweis: Ende der Programmierung. Schaltzeit oder Ende der Tagesanzeige (max. 6 Schaltzei­ ten). Temperatureinstellung (Nachtabsenkung oder Tagtempe­ ratur) Abb.48 Auswählen des Status 8. Status C1 passend zur Schaltzeit S1 auswählen, hierzu Taste oder drücken. Durch Drücken der Taste bestätigen.

  • Seite 15: Aktivieren Des Schornsteinfegermodus (Erzwungene Teillast Für Volllast)

    6 Einstellungen Abb.50 Zum Fachhandwerkermenü navigie­ 2. Taste drücken, um das Fachhandwerkermenü aufzurufen. MW-3000312-01 Abb.51 Code eingeben 3. Taste gedrückt halten, bis der Code angezeigt wird. MW-3000313-01 Abb.52 Fachhandwerkermenü bestätigen 4. Taste drücken, um das Aufrufen des Fachhandwerkermenüs zu bestätigen. Die für den Fachhandwerker verfügbaren Parameter werden ange­...

  • Seite 16: Zurücksetzen Der Wartungsmeldung

    6 Einstellungen 1. Zum Menü für manuellen Modus navigieren. Abb.61 Aufrufen des Menüs für manuellen 2. Zum Aufrufen des Menüs die Taste drücken. Modus Hinweis: Der manuelle Modus ist nur verfügbar, wenn das Symbol blinkt. 3. Die aktuelle Soll-Vorlauftemperatur im manuellen Modus wird ange­ zeigt.

  • Seite 17: Parameter Für Leiterplatte Scb-Xx Ändern

    6 Einstellungen Abb.71 Fachhandwerkermenü bestätigen 4. Taste drücken, um das Aufrufen des Fachhandwerkermenüs zu bestätigen. Die für den Fachhandwerker verfügbaren Parameter werden ange­ zeigt. MW-3000314-01 Abb.72 Werkseinstellung auswählen 5. Taste gedrückt halten, bis angezeigt wird. MW-3000342-01 Abb.73 Erste Werkseinstellung CN1 6.

  • Seite 18: Auslesen Angeschlossener (Optionaler) Steuerungsleiterplatten

    6 Einstellungen Abb.83 Auswahl bestätigen 8. Taste drücken, um die Auswahl zu bestätigen. MW-3000333-01 Abb.84 Wert ändern 9. Taste oder drücken, um den Wert des Parameters zu ändern. MW-3000334-01 Abb.85 Neuen Wert bestätigen 10. Taste drücken, um den neuen Parameterwert zu bestätigen. 11.

  • Seite 19: Auslesen Der Betriebsdaten

    6 Einstellungen Abb.91 Fachhandwerkermenü aufrufen 2. Taste drücken, um das Fachhandwerkermenü aufzurufen. MW-3000312-01 Abb.92 Code eingeben 3. Taste gedrückt halten, bis der Code angezeigt wird. MW-3000313-01 Abb.93 Fachhandwerkermenü bestätigen 4. Taste drücken, um das Aufrufen des Fachhandwerkermenüs zu bestätigen. Die für den Fachhandwerker verfügbaren Parameter werden ange­ zeigt.

  • Seite 20: Status Und Substatus

    6 Einstellungen Verweis: Heizkesselanleitung für weitere Werte 6.4.3 Status und Substatus Das Informationsmenü zeigt die Status- und Substatusnummern an: Verweis: Heizkesselanleitung 7616142 - v.04 - 11082016...

  • Seite 21: Fehlerbehebung

    Fehlercode notieren. Hinweis: Der Fehlercode wird zur schnellen und richtigen Auffindung des Fehlers und für den Kundendienst durch Remeha benötigt. Zwei Sekunden lang die -Taste drücken. Wenn der Fehlercode wei­ terhin erscheint, die Ursache in der Fehlertabelle nachlesen und die Lö­...

  • Seite 22: Fehlerspeicher

    7 Fehlerbehebung Verweis: Heizkesselanleitung für Fehlercodes Fehlerspeicher Das Schaltfeld besitzt einen Fehlerspeicher, in dem die letzten 32 Fehler protokolliert sind. Einzelheiten des Fehlers werden mit den Fehlercodes gespeichert. Gespeichert werden Status, Substatus, Vorlauftemperatur, Rücklauftemperatur, Gebläsedrehzahl und der Ionisationsstrom. 7.4.1 Auslesen des Fehlerspeichers 1.
  • Seite 23 7 Fehlerbehebung Abb. Löschen der Fehlermeldungen 4. Taste drücken, um alle Fehlermeldungen aus dem Fehlerspei­ cher zu löschen. 5. Nach einer Weile erscheint automatisch wieder das Hauptdisplay. MW-3000376-01 7616142 - v.04 - 11082016...
  • Seite 24 7 Fehlerbehebung 7616142 - v.04 - 11082016...
  • Seite 25 7 Fehlerbehebung 7616142 - v.04 - 11082016...
  • Seite 26 7 Fehlerbehebung 7616142 - v.04 - 11082016...
  • Seite 27 © Copyright Alle technischen und technologischen Informationen in diesen technischen Anweisungen sowie alle Zeichnungen und techni­ schen Beschreibungen bleiben unser Eigentum und dürfen ohne vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 28 Remeha GmbH Rheiner Strasse 151 48282 Emsdetten Tel: +49 2572 9161 - 0 Fax: +49 2572 9161 - 102 E-mail: info@remeha.de Internet: www.remeha.de 7616142 - v.04 - 11082016 7616142...
