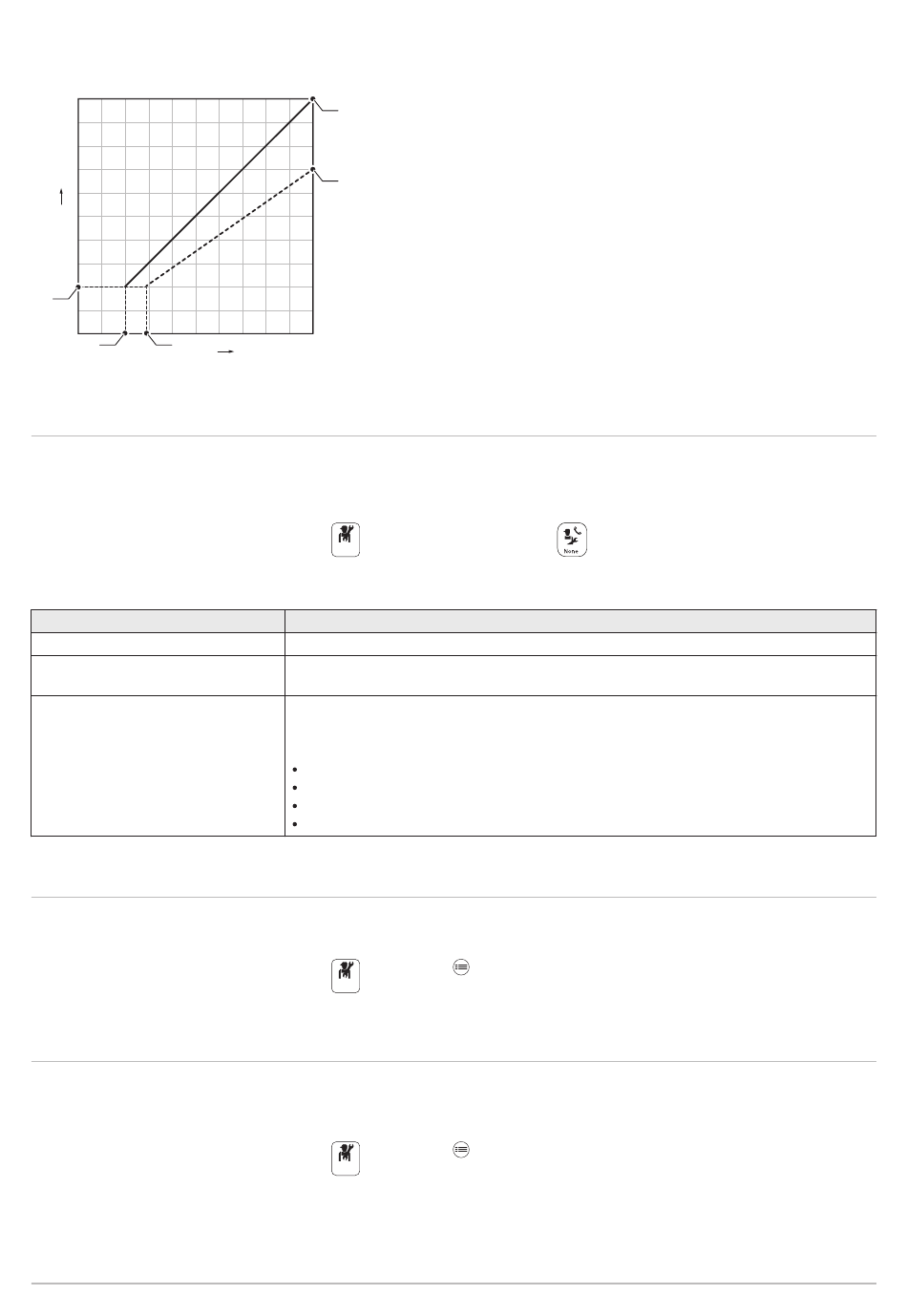

Abb.61
Diagramm der Leistungsregelung
100
P
1
0
0
4
5
9.5
Konfigurieren der Wartungsmeldung
Meldungsart:
Keine
Angepasste Meldung
ABC-Meldung
9.6
Speichern der Kontaktdaten des Heizungsfachmanns
9.7
Speichern der Einstellungen bei der Inbetriebnahme
7717196 - v03 - 23012023
2
3
10
V
AD-3002131-01
On
Beschreibung
Keine Wartungsmeldung
Die Wartungsmeldung wird angezeigt, sobald die durch den Parameter Betriebsstunden
festgelegten Brennerbetriebsstunden vergangen sind
Empfohlene Einstellung
Die Wartungsmeldung wird entsprechend der Leistungsaufnahme (Energiewert) ange
zeigt:
Gas 120 ACE - 45 : 67.500 kWh
Gas 120 ACE - 65 : 90.000 kWh
Gas 120 ACE - 90 : 135.000 kWh
Gas 120 ACE - 115 : 180.000 kWh
On
On
V Spannung
P Kesselleistung
1 Minimalleistung
2 Maximalleistung
3 Reduzierte Maximalleistung (Beispiel)
4 Startspannung
5 Startspannung für reduzierte Leistung (Beispiel)
Die Formel zur Berechnung der Startspannung lautet:
Vstart = ((10.3 * GP008) - (0.5 * GP007factory)) / GP007current
Vstart
Startspannung.
GP008
Über den Parameter GP008 eingestellte
Gebläsedrehzahl.
GP007factory
Über den Parameter GP007 werkseitig eingestellte
Gebläsedrehzahl.
GP007current Über den Parameter GP007 aktuell eingestellte
Gebläsedrehzahl.
Auf dem Heizkesselschaltfeld wird eine Meldung angezeigt, wenn eine
Wartung erforderlich ist.
Zum Konfigurieren der Wartungsmeldung:
1. Das Wartungssymbol
2. Wartungsmeldung wählen.
3. Die gewünschte Art der Meldung auswählen:
Name und Telefonnummer des Heizungsfachmanns können für den
Benutzer gespeichert werden.
1. Taste
drücken.
2. Systemeinstellungen > Kontaktdaten Heizungsfachmann wählen.
3. Name und Telefonnummer eingeben.
Alle anlagenspezifischen Einstellungen können gespeichert werden. Diese
Einstellungen lassen sich bei Bedarf (z. B. nach einem Austausch der
Hauptleiterplatte) wiederherstellen.
1. Taste
drücken.
2. Erweitertes Wartungsmenü > Als Inbetriebnahmeeinstellungen
speichern wählen.
3. Bestätigen wählen, um die Einstellungen zu speichern.
wählen.
Performance—HMI T-control
9 Einstellungen
53
