6.8.1

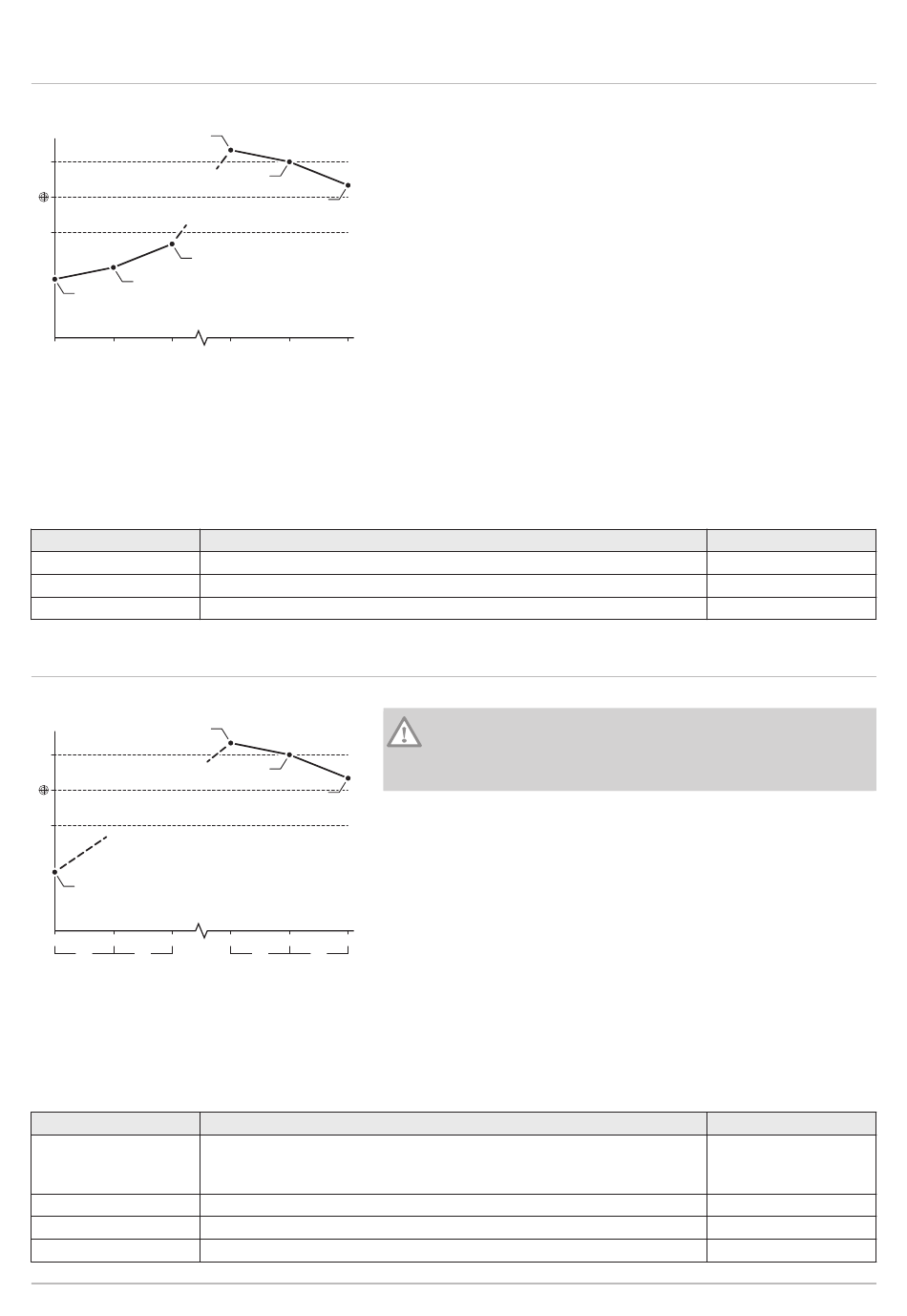

Regeln einer herkömmlichen Kaskade
Abb.43
4
+3K
-3K
3
2
1
0
4
8
Tab.20
Werkseinstellungen für Regelungsparameter für eine herkömmliche Kaskade
Code
NP006
NP009
NP011
6.8.2
Regeln einer parallelen Kaskade
Abb.44
2
+3K
-3K
1
0
4
8
T
T
Tab.21
Werkseinstellungen für Regelungsparameter für eine parallele Kaskade
Code
NP005
NP006
NP009
NP011
7717196 - v03 - 23012023
5
6
0
2
4
MW-2000890-01
Beschreibung
Kaskadenfunktion
Ksk Zeit Ein/Aus
Ksk-Führungsstrat
3
4
x
4
8
T
T
AD-3000961-02
Beschreibung
Führender Erzeuger: Auswahl des Haupterzeugers.
Kaskadenfunktion
Ksk Zeit Ein/Aus
Ksk-Führungsstrat
1 Der erste Heizkessel schaltet sich ein, wenn die
Anlagentemperatur 3°C unter dem Sollwert liegt.
2 Nach der durch Parameter NP009 festgelegten Dauer (hier 4
Minuten), schaltet sich der zweite Heizkessel ein, wenn ΔT< 6 °C
und die Anlagentemperatur immer noch mehr als 3°C unter dem
Sollwert liegt.
3 Nach einer durch Parameter NP009 festgelegten zweiten Dauer
(hier 8 Minuten), schaltet sich der zweite Heizkessel ein, wenn ΔT<
6 °C und die Anlagentemperatur immer noch mehr als 3°C unter
dem Sollwert liegt.
4 Der erste Heizkessel schaltet sich ab, wenn die Anlagentemperatur
3°C über dem Sollwert liegt.
5 Nach der durch Parameter NP009 festgelegten Zeit (hier 2
Minuten), schaltet sich der zweite Heizkessel ab, wenn ΔT< 6 K
und die Anlagentemperatur immer noch mehr als 3°C über dem
Sollwert liegt.
6 Nach einer durch Parameter NP009 festgelegten zweiten Dauer
(hier 8 Minuten), schaltet sich der zweite Heizkessel ab, wenn ΔT<
6 °C und die Anlagentemperatur immer noch mehr als 3°C über
dem Sollwert liegt.
Vorsicht!
Der Parallelbetriebsart ist nicht geeignet für eine Kaskade von
Ölheizkesseln, die an eine einzige Abgasleitung angeschlossen
sind (aus Anlaufgründen).
1 Alle Heizkessel schalten sich ein, wenn die Anlagentemperatur
3 °C unter der Solltemperatur und die Außentemperatur unter dem
Wert des Parameters NP007 TAußen WE Parallel (Auslöse-
Außentemperatur) liegen.
2 Der erste Heizkessel schaltet sich ab, wenn die Anlagentemperatur
3°C über dem Sollwert liegt.
3 Nach der durch Parameter NP009 festgelegten Zeit (hier 2
Minuten), schaltet sich der zweite Heizkessel ab, wenn ΔT< 6 °C
und die Anlagentemperatur immer noch mehr als 3°C über dem
Sollwert liegt.
4 Nach einer durch Parameter NP009 festgelegten zweiten Dauer
(hier 8 Minuten), schaltet sich der zweite Heizkessel ab, wenn ΔT<
6 °C und die Anlagentemperatur immer noch mehr als 3°C über
dem Sollwert liegt.
6 Installationsbeispiele
SCB-10
Kaskade
4
Temperatur
SCB-10
0: Wechseln des
Hauptheizkessels alle
sieben Tage
Parallelbetrieb
4
Temperatur
Performance—HMI T-control
33
