6 Installationsbeispiele
Abb.42
3
Tab.17
Komponente
Vorlauffühler
6.8
Kaskadenbetrieb
Das am Master-Heizkessel installierte HMI T-control Schaltfeld kann bis zu sieben Heizkessel in einer Kaskade ansteuern.
Der Anlagenfühler befindet sich am Master-Heizkessel.
Alle Heizkessel in der Kaskade sind mit einem S-BUS-Kabel miteinander verbunden.
Die Heizkessel werden automatisch durchnummeriert:
Nummer 1 = Master-Heizkessel
Nummer 2 = nicht vergeben
Nummer 3 = erster Nebenheizkessel
Nummer 4 = zweiter Nebenheizkessel usw.
Die auf zwei verschiedene Arten gesteuert werden:
Herkömmliche Steuerung: sukzessives Hinzufügen weiterer Heizkessel,
Parallele Steuerung: Gleichzeitiges Hinzufügen weiterer Heizkessel.
Die an den Heizkessel gesendete Solltemperatur kann auf zwei verschiedene Arten geregelt werden:
Tab.18
Temperaturbasierter Kaskadenalgorithmus
Leistung
Temperatur
Tab.19
Leistungsbasierter Kaskadenalgorithmus
Leistung
Temperatur
32
Performance—HMI T-control

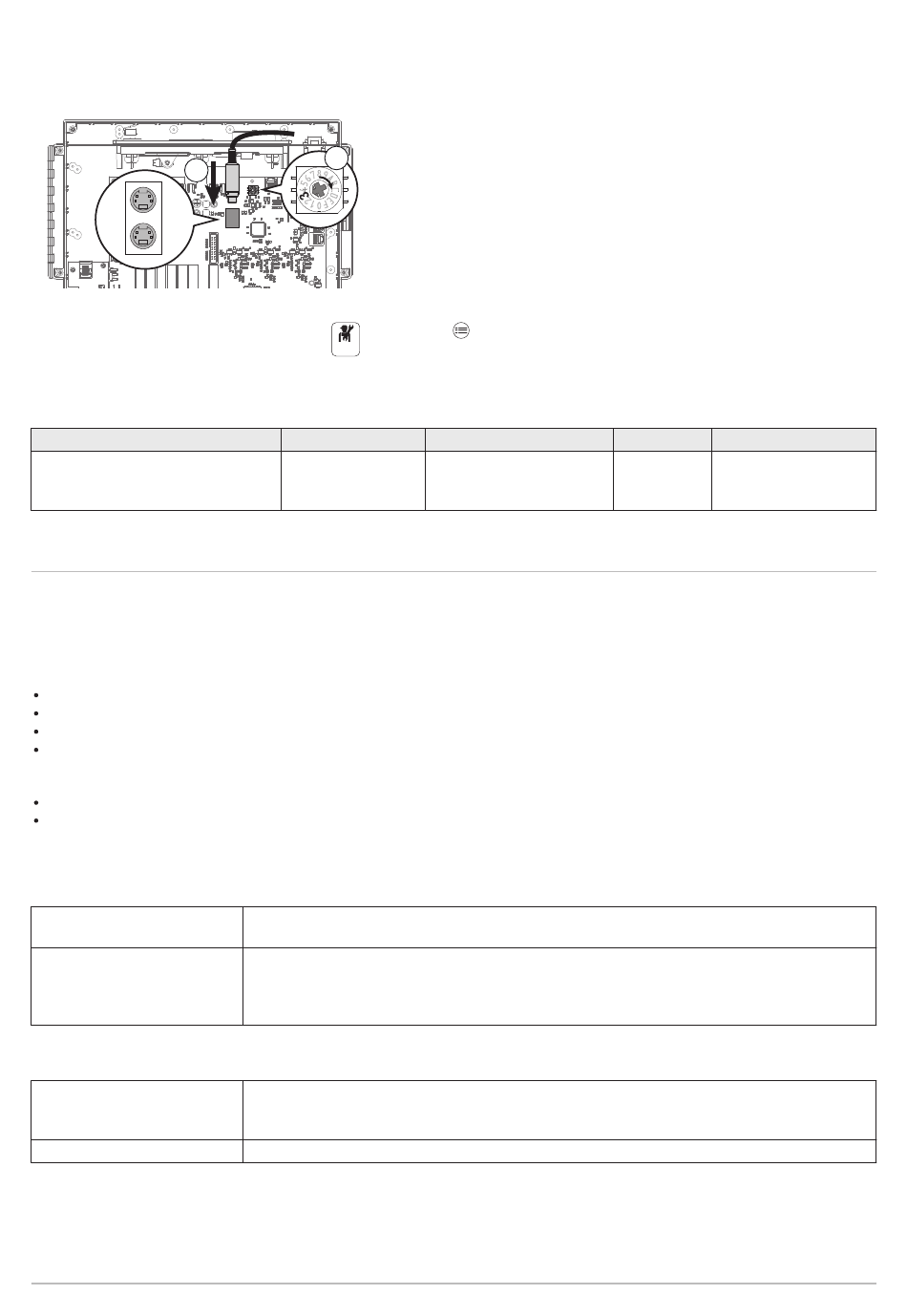

2. Ein ModBUS-Kabel verwenden und sicherstellen, dass das Kabel
richtig verlegt wird.
3. Das Kabel an einer der mini-DIN. Buchsen anschließen.
4. Bei Bedarf die Nummer des Erzeugers in der Kaskade mit dem
Codierrad ändern.
4
MW-1001109-1
5. Taste
6. Wählen Sie Installationseinstellungen.
On
7. Die Parameter für die folgenden Bauteile einstellen:
Zugang
Auswahl Fühlertyp
> Erweiterte
Parameter
Die an den Heizkessel gesendete Solltemperatur wird mit der maximalen von den Heiz- und
Warmwasserkreisen angeforderten Leistung geregelt.
Die an den Heizkessel gesendete Solltemperatur wird mit der maximalen von den Heiz- und
Warmwasserkreisen angeforderten Solltemperatur geregelt, zu der die Differenz zwischen der
gemessenen Kaskadentemperatur und dem maximalen angeforderten Temperatursollwert ad
diert wird
Die proportionale und integrale Regelung berechnet den Leistungssollwert abhängig von der
Differenz zwischen der gemessenen Kaskadentemperatur und dem von den Kreisen angefor
derten maximalen Temperatursollwert.
Die Solltemperatur ist auf 90 °C eingestellt.
drücken.
Parameter
Auswahl des Fühlertyps 1
Code
Einstellung erforderlich
EP036
System (Kaskade)
7717196 - v03 - 23012023
