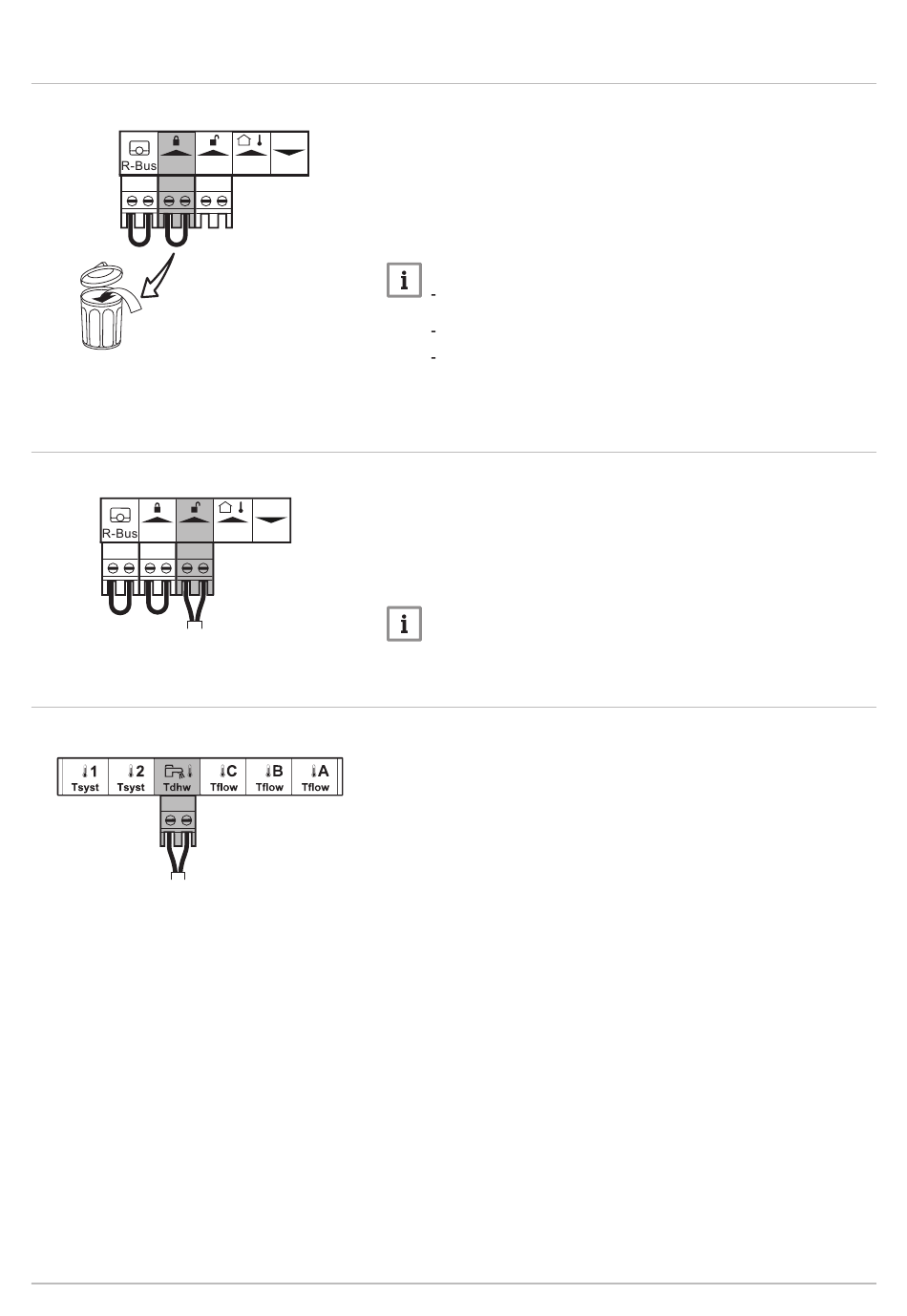

5 Installation
5.3.10
Sperreingang
Abb.29
bis CB-09
BL
5.3.11
Freigabeeingang
Abb.30
bis CB-09
BL
RL
5.3.12
Anschluss eines Speicherfühlers oder Thermostats
Abb.31
bis SCB-10
20
Performance—HMI T-control
PWM
RL
Tout
-
+
MW-2000873-01
PWM
Tout
-
+
MW-2000874-01
MW-2000875-01
Der Kessel verfügt über einen Sperreingang (Öffnerkontakt). Dieser
Eingang ist auf der Klemmleiste mit BL bezeichnet.
Wenn dieser Kontakt öffnet, schaltet der Kessel ab oder wird gesperrt.
Die Funktion durch Konfigurieren des Parameters AP001 ändern.
Wenn bei einer Kaskadenschaltung der Sperreingang BL alle Kessel der
Kaskade sperren oder verriegeln soll, ist es erforderlich, den BL Eingang
aller Kessel zu verdrahten.
Wichtig:
Bei Verwendung dieses Eingangs muss die Brücke entfernt
werden.
Ausschließlich für potentialfreie Kontakte geeignet.
Im Falle einer Kaskade muss die Polarität (links - rechts)
zwischen den BL Anschlüssen der verschiedenen Kessel
beachtet werden.
Der Heizkessel hat einen Freigabeeingang (Schließkontakt). Dieser
Eingang ist auf der Anschlusskemmleiste mit RL bezeichnet.
Wenn dieser Kontakt bei einer Wärmeanforderung geschlossen wird,
schaltet der Heizkessel nach einer Verzögerungszeit ab.
Die Verzögerungszeit des Eingangs mit der Parametereinstellung AP008
ändern.
Wichtig:
Ausschließlich für potentialfreie Kontakte geeignet.
Ein Fühler oder Thermostat kann an die Klemmen Tdhw der Klemmleiste
angeschlossen werden.
1. Den Stecker des Trinkwasserfühlers oder Speicherthermostaten an
die Klemmleiste Tdhw anschließen.
7717196 - v03 - 23012023
