9 Einstellungen
d Anzahl Tage
T Solltemperatur Heizung
1 Anzahl der Tage, während der die
Estrichtrocknungsfunktion aktiviert ist (Parameter
CP470)
2 Temperatur bei Beginn der Estrichtrocknung
(Parameter CP480)
9.4
Einstellung der 0-10 Volt Eingangsfunktion der SCB-10
Zur Regelung des 0-10 Volteingangs der SCB-10-Leiterplatte stehen drei verschiedene Möglichkeiten zur Auswahl:
Deaktivieren der Eingangsfunktion.
Der Eingang ist temperaturabhängig.
Der Eingang ist vom Heizbetriebsausgang abhängig.
Die Steuerung des 0-10 Volteingangs kann mit dem Parameter EP014 geändert werden
Die Temperatursollwerte können mit dem Parameter EP030 (Minimalwert) und dem Parameter EP031 (Maximalwert) geändert
werden.
Die Stromsollwerte können mit dem Parameter EP032 (Minimalwert) und dem Parameter EP033 (Maximalwert) geändert
werden.
Die Spannungssollwerte können mit dem Parameter EP034 (Minimalwert) und dem Parameter EP035 (Maximalwert) geändert
werden.
9.4.1
Temperaturregelung über analoges 0-10 Volt-Signal (°C)

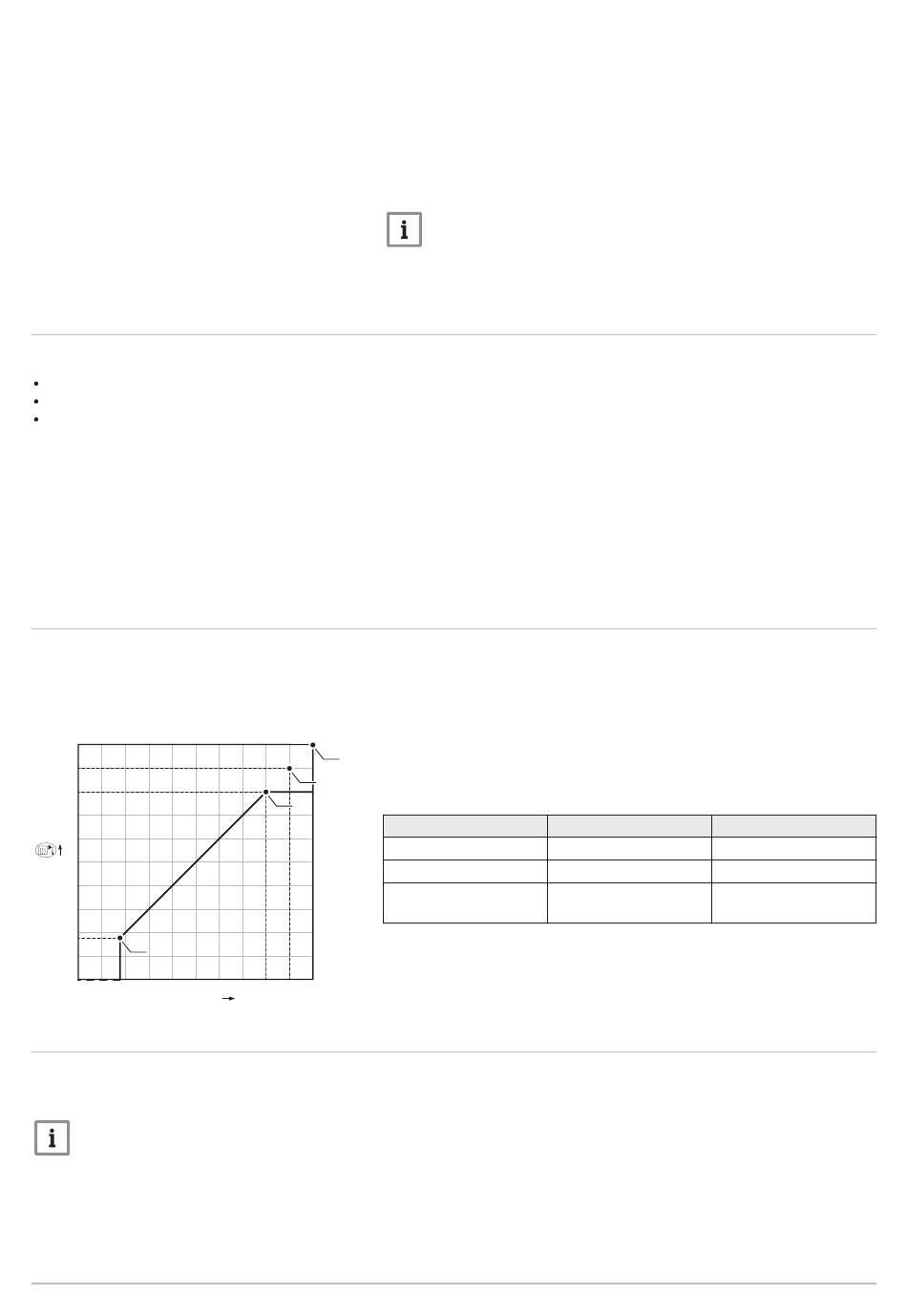

Abb.60
Diagramm der Temperaturregelung
100
1
0
0
0 - 10 V
9.4.2
Leistungsbasierte Regelung über analoges 0-10 Volt-Signal
Das Gerät kann über ein 0-10 Volt-Eingangssignal geregelt werden. Bei Konfiguration "leistungsbasiert" regelt das 0-10 Volt-
Signal die Kesselleistung.
Wichtig:
Die Startspannung ist abhängig vom Verhältnis zwischen dem Gebläsedrehzahlbereich und der tatsächlich
eingestellten maximalen Gebläsedrehzahl. Die Startspannung lässt sich näherungsweise errechnen.
52
Performance—HMI T-control
Wichtig:
Täglich um Mitternacht wird der Starttemperatur-Sollwert neu
berechnet, und die Anzahl der verbleibenden Tage, während der
die Estrichtrocknungsfunktion läuft, wird um 1 heruntergezählt.
Das Gerät kann über ein 0-10 Volt-Eingangssignal geregelt werden. Bei
Konfiguration "temperaturbasiert" regelt das 0-10 V-Signal die
Vorlauftemperatur des Kessels.
1 Kessel ein
2 Parameter CP010
3 Maximale Vorlauftemperatur
4
4 Ermittelter Wert
3
Tab.53
Temperaturregelung
2
Eingangssignal (V)
0 bis 1,5
1,5 bis 1,8
1,8 bis 10
10
AD-0001156-03
3 Temperatur am Ende der Estrichtrocknung
(Parameter CP490)
4 Start der Estrichtrocknungsfunktion
5 Ende der Estrichtrocknungsfunktion, Rückkehr zum
Normalbetrieb
Temperatur °C
0 bis 15
15 bis 18
18 bis 100
Beschreibung
Kessel abgeschaltet
Hysterese
Gewünschte Tempera
tur
7717196 - v03 - 23012023
